OSNOVNE INFORMACIJE
Grupa proizvoda	Zelio Relay
broj kanala	2

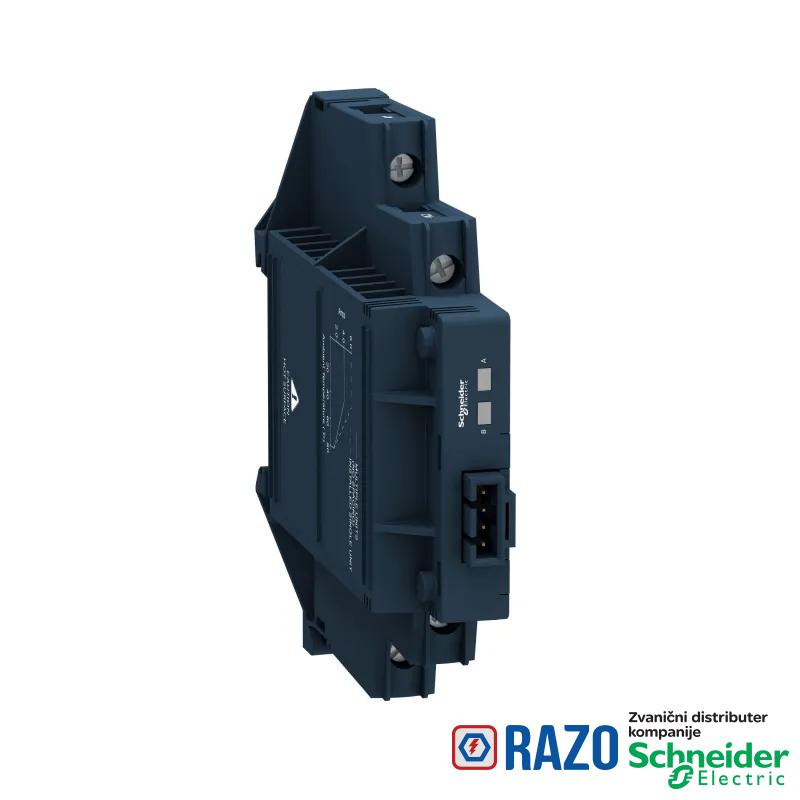

Tip proizvoda ili komponente	solid state relej
Broj faza mreže	2 phases
Kratko ime uređaja	SSM

DOPUNSKE INFORMACIJE
apsolutni maksimalni napon	1200 V
cos ϕ	0.5-0.5 (sa maksimalnim opterećenjem)
tip kontakata i sastav	2 NO
napon upravljačkog kola	4...32 V DC
Visina	90.3 mm
napon izlaza	48...600 V AC
snaga motora hp	0.16 hp pri <40 °C 240 V AC
moment pritezanja	0.5...0.8 N.m za ulaz
moment pritezanja	0.5...0.8 N.m za izlaz
otpornost izolacije	1000 MOhm pri 500 V DC
du/dt	500 V/µs izlaz nije aktivan pri maksimalnom naponu
Nosači za montažu	simetričnu DIN šinu
lokalna signalizacija	status ulaza: LED (zelena)
maksimalni napon preklapanja	1 V DC isključenje
tip tranzistorskog izlaza	random voltage switching
tip tranzistorskog izlaza	SCR izlaz
neuravnoteženost kapacitivnosti	10 pF za ulaz/izlaz
maksimalno I²t za izbor ultrabrzih osigurača	2560 A².s za 10 ms pri 50 Hz polovina ciklusa
maksimalno I²t za izbor ultrabrzih osigurača	2330 A².s za 8.33 ms pri 60 Hz polovina ciklusa
maximum voltage drop	<1.3 V uređaj u radu
[In] nazivna struja	6 A
povezivanje - priključci	vijčani priključci: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) za ulaz
povezivanje - priključci	vijčani priključci: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) za izlaz
udarna struja	715 A za 16.6 ms
udarna struja	750 A za 20 ms
Širina	18 mm
ograničenje struje ulaza	14-16.87 mA
vreme odziva	0.5 ciklusa (isključenje)
vreme odziva	0.1 ms (uključenje)
Kategorija prenapona	III
Dubina	84.4 mm
struja opterećenja	0.15-6 A
Masa proizvoda	0.09 kg
minimalni napon preklapanja	4 V DC uključenje
maximum leakage current	0.25 mA izlaz nije aktivan
prezentacija uređaja	kompletan proizvod

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	REACH
otpornost na plamen	V0 u skladu sa UL 94
Temperatura okoline za rad uređaja	-30-80 °C
Temperatura okoline za skladištenje	-30-100 °C
Standardi	IEC 61000
Standardi	IEC 62314
Standardi	IEC 60950-1
Stepen zaprljanosti	2
dielektrična snaga	2.5 kV AC za ulaz/izlaz
dielektrična snaga	2.5 kV AC za ulaz ili izlaz prema kućištu
označavanje	CE
IP stepen zaštite	IP20

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1307069EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1307069EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
