OSNOVNE INFORMACIJE
koeficijent upotrebe	10 %
napon upravljačkog kola	12 V DC
Grupa proizvoda	Zelio Relay
materijal kontakata	silver tin oxide
oblik pina	ravni

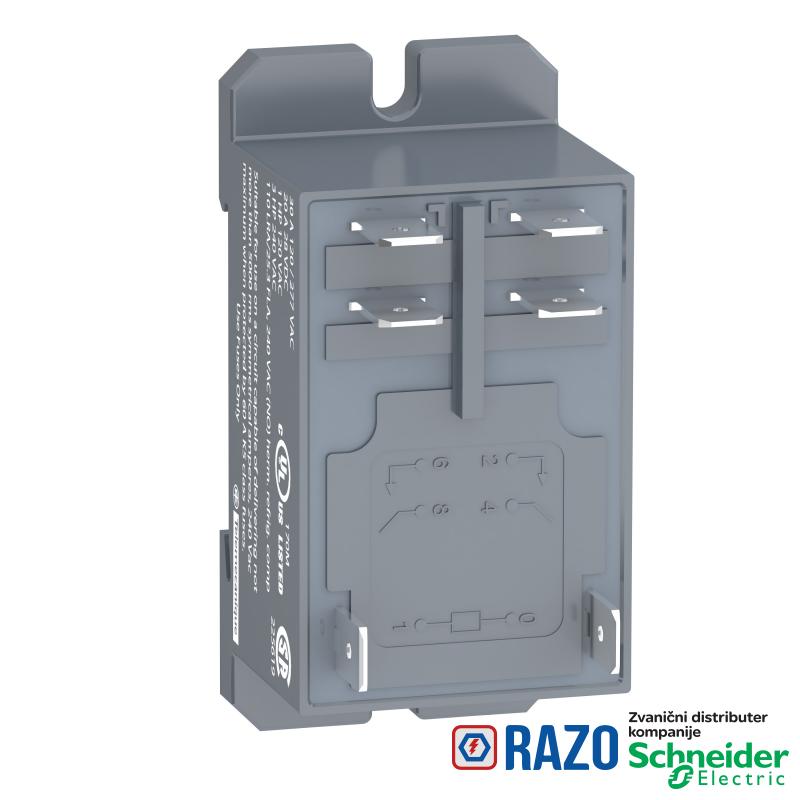

Tip proizvoda ili komponente	utični relej
Tip upravljanja	without lockable test button
ime serije	relej snage
tip kontakata i sastav	2 NO
struja opterećenja	25 A pri 28 V DC
struja opterećenja	30 A pri 250 V AC
Kratko ime uređaja	RPF
[Ithe] dozvoljena termička struja u ormanu	25 A pri -40-55 °C relays side by side without a gap
[Ithe] dozvoljena termička struja u ormanu	30 A pri -40-55 °C 13 mm gap between two relays

DOPUNSKE INFORMACIJE
maksimalna moć preklapanja	7500 VA/700 W
sigurnosni podaci o pouzdanosti	B10d = 100000
prosečna potrošnja	1.7 W
broj operacija	<= 1200 ciklusa/h pod opterećenjem
broj operacija	<= 18000 ciklusa/h bez opterećenja
kategorija zaštite	RT II
test nivoi	nivo A
Nosači za montažu	DIN šina
Nosači za montažu	panel
električna trajnost	100000 ciklusa za rezistivno opterećenje
reset vremena	25 milisekundi
Masa proizvoda	0.082 kg
CAD ukupna visina	68.5 mm
maksimalni napon preklapanja	250 V u skladu sa IEC
prosečan otpor	86 Ω pri 20 °C +/- 10 %
prezentacija uređaja	kompletan proizvod
[Ie] nazivna radna struja	30 A pri 277 V (AC) NO u skladu sa UL
[Ie] nazivna radna struja	20 A pri 28 V (DC) NO u skladu sa UL
[Ie] nazivna radna struja	30 A pri 250 V (AC) NO u skladu sa IEC
[Ie] nazivna radna struja	25 A pri 28 V (DC) NO u skladu sa IEC
[Ui] nazivni napon izolacije	250 V u skladu sa IEC
[Ui] nazivni napon izolacije	300 V u skladu sa UL
minimalna struja preklapanja	500 mA
mehanička trajnost	5000000 ciklusa
kompatibilnost	RPF
Radni položaj	bilo koja pozicija
ograničenje napona upravljačkog kola	9.6...13.2 V
vreme uključenja/isključenja	25 ms
[Uimp] nazivni podnosivi impulsni napon	4 kV tokom 1.2/50 µs
prag napona propada	>= 0.1 Uc
CAD ukupna širina	33.7 mm
CAD ukupna dubina	39.2 mm
minimalna preklopna moć	6000 mW 500 mA / 12 V za NO

OKRUžENJE
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	UL
Standardi	UL 508
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 61810-1
Stepen zaprljanosti	3
temperatura okoline za rad	-40-55 °C
dielektrična snaga	2000 V AC između polova sa osnovna izolacijom
dielektrična snaga	4000 V AC između kalema i kontakta sa ojačana izolacijom
dielektrična snaga	1500 V AC između kontakata sa mikrorazdvajanje izolacijom
otpornost na vibracije	3 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa u radu
otpornost na vibracije	10 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa kada uređaj nije u radu
otpornost na udare	10 gn za u radu
otpornost na udare	30 gn za kada uređaj nije u radu
IP stepen zaštite	IP40 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP130203EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
