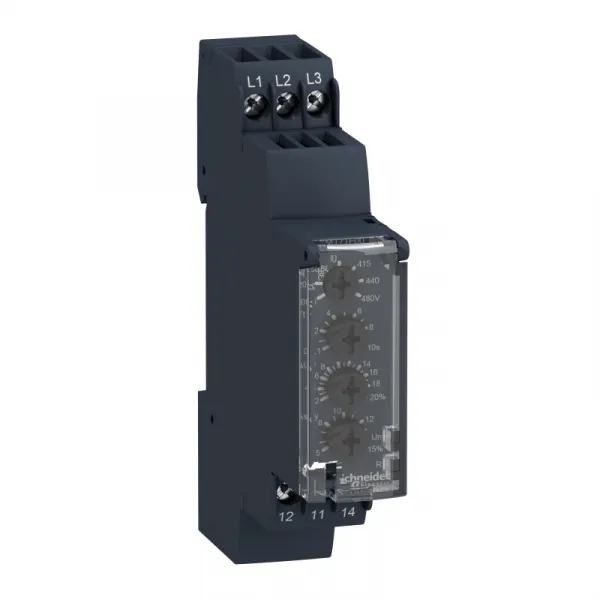

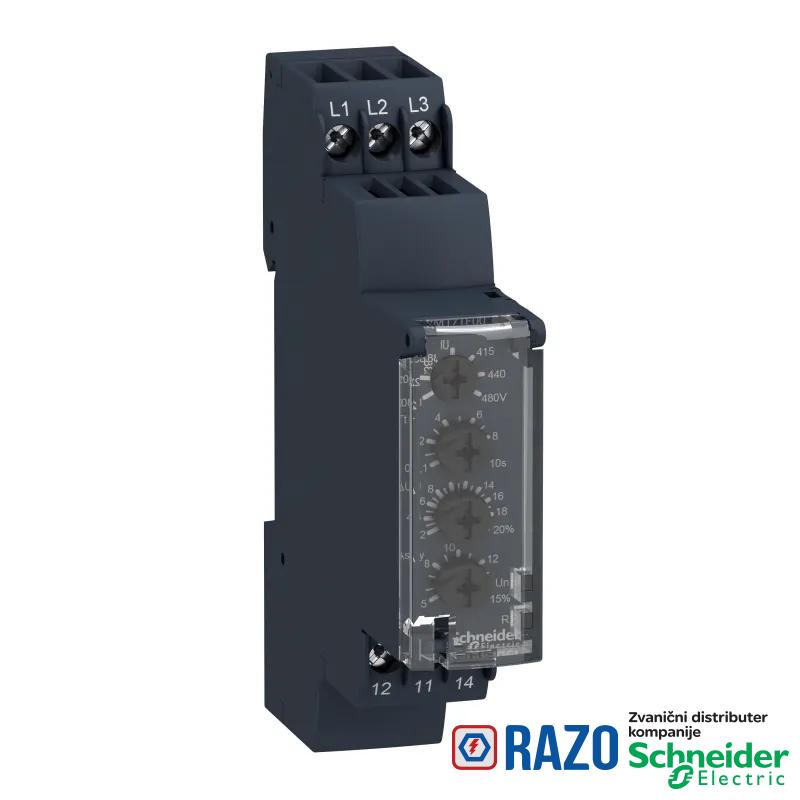

multifunkcijski kontrolni relej RM17-TE - opseg 183..528 V AC
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Control |
| opseg merenja | 208...480 V napon AC |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| ime releja | RM17TE |
| Tip releja | multifunkcijski kontrolni relej |
| specifične primene proizvoda | za trofazno napajanje |
| tip vremenskog kašnjenja | podesivo 0.1...10 s, +/- 10 % vrednosti pune skale |
| nadzirani parametri releja | podnapon i prenapon u datom prozoru |
| nadzirani parametri releja | asimetrija |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | detekcija gubitak faze |
| DOPUNSKE INFORMACIJE | |
|---|---|
| opseg napona | 208...480 V međufazno |
| sigurnosni podaci o pouzdanosti | MTTFd = 502.2 godine |
| sigurnosni podaci o pouzdanosti | B10d = 470000 |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| ograničenje napona upravljačkog kola | - 12 % + 10 % Un |
| maksimalna struja preklapanja | 5 A AC |
| maksimalna struja preklapanja | 5 A DC |
| histerezis | 2-2 % |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| greška merenja | < 0.05 %/°C sa promenom temperature |
| greška merenja | < 1 % preko celog opsega sa promenom napona |
| broj operacija | <= 360 operacija/h punog opterećenja |
| osetljivost gubitka faze | 0.7 Un |
| izlazni kontakti | 1 C/O |
| snaga potrošnje u VA | 0-22 VA pri 400 V AC 50 Hz |
| podešavanje praga asimetrije | 5...15 % izabranog Un |
| označavanje | CE |
| vreme odziva | < 200 ms (u slučaju greške) |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.13 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 250 V DC |
| granice merenog napona | 183-528 V AC |
| vreme reseta | 1500 milisekundi kašnjenje |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| funkcionalnost | podnapon i prenapon u zadatom okviru |
| [Ui] nazivni napon izolacije | 400 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| granice napona | 183-528 V AC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | relej ON: LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM17 |
| materijal kućišta | samogasiva plastika |
| frekvencija upravljačkog kola | 50...60 Hz +/- 10 % |
| podešavanje praga napona | -2...-17 % u opsegu 220 V AC |
| podešavanje praga napona | +2...+17 % u opsegu 480 V AC |
| podešavanje praga napona | -2...-12 % u opsegu 208 V AC |
| podešavanje praga napona | 2...20 % izabranog Un |
| Širina | 17.5 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 650 milisekundi |
| Frekvencija napajanja | 50/60 Hz +/- 10 % |
| tačnost ponavljanja | 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | 3 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GL |
| Standardi | EN/IEC 60255-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60255-5 |
| nerasut udarni talas | 4 kV u skladu sa IEC 60664-1 |
| nerasut udarni talas | 4 kV u skladu sa IEC 61000-4-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60255-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60664-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 89/336/EEC - elektromagnetna kompatibilnost |
| direktive | 73/23/EEC -niskonaponska direktiva |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Harmony RM17-TE relej obezbeđuje nadzor strujnih kola u trofaznim mrežama. Ovaj modularni višefunkcionalni trofazni relej za kontrolu napajanja idealan je za praćenje električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Podesan je za primenu u brojnim industrijskim automatizovanim primenama, kao što su dizanje dizalicom, pakovanje, liftovi, tekstil, vodovodni sistemi. Ima jedan od najtanjih formata na tržištu sa širinom od 17,5 mm, čime se postiže fleksibilna i jednostavna montaža na DIN šinu budući da zauzima isti prostor kao bilo koji modularni jednopolni DIN uređaj. Takođe poseduje zaptivni poklopac, jednostavno i precizno podešavanje pomoću vijčanih trimera. Ovaj proizvod nadgleda sopstveno napajanje i kada je napajanje van normalnih granica, izlazni relej se gasi. Višefunkcionalni kontroler sa širokom primenom u ožičenim logičkim automatskim sistemima, idealan za rekonstrukciju starih instalacija bez upotrebe PLC.
