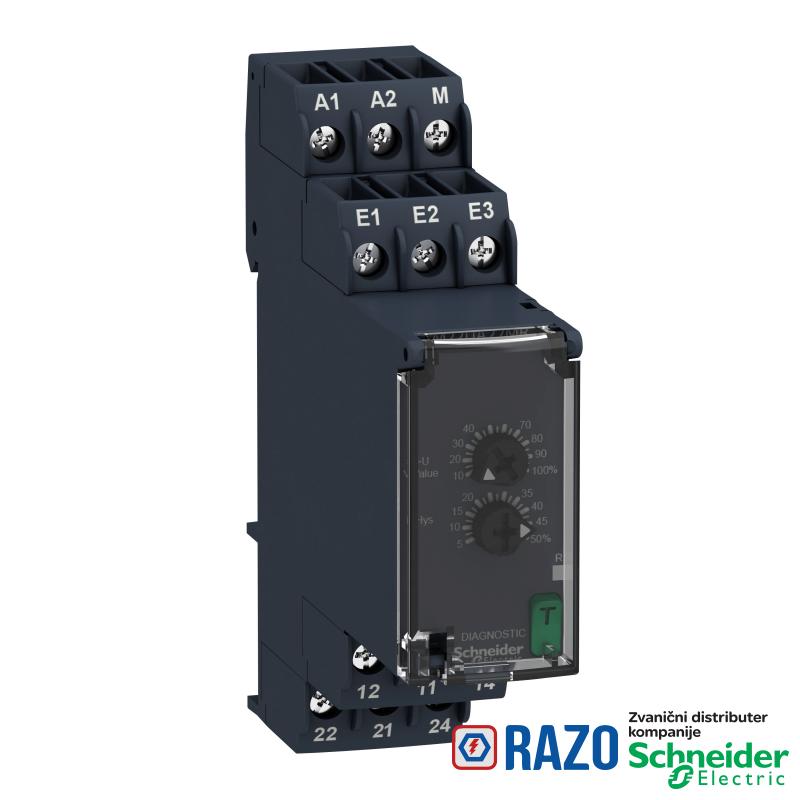

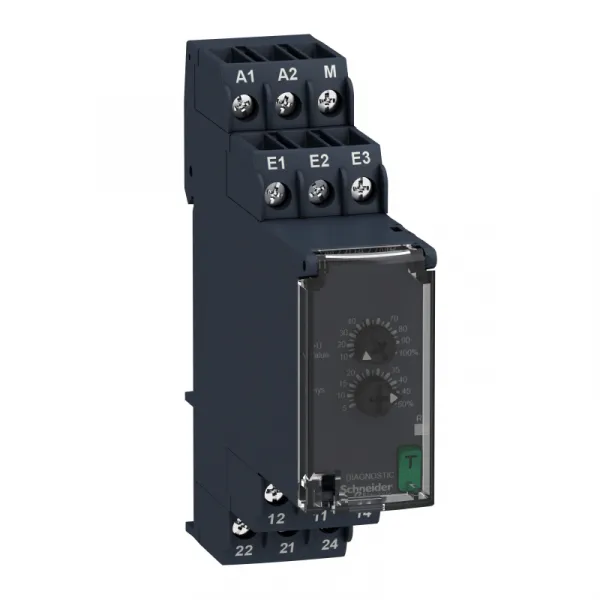

prenaponski kontrolni relej 1V…100V AC/DC, 2 C/O

prenaponski kontrolni relej 1V…100V AC/DC, 2 C/O

Šifra artikla: RM22UA22MR
prenaponski kontrolni relej 1V…100V AC/DC, 2 C/O
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
14.084,40 RSD
14.084,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Zelio Control
opseg merenja 1...100 V napon AC/DC 50/60 Hz
preklopna moć u VA 2000 VA
Tip proizvoda ili komponente modularni relej merenja i kontrole
Broj faza mreže monofazne
ime releja RM22UA
Tip releja relej kontrole napona
tip vremenskog kašnjenja bez
nadzirani parametri releja overvoltage detection
Tip kola napajanja DC
DOPUNSKE INFORMACIJE
[Us] nazivni napon napajanja 24...240 V AC/DC 50/60 Hz
sigurnosni podaci o pouzdanosti B10d = 290000
sigurnosni podaci o pouzdanosti MTTFd = 308.2 godina
minimalna struja preklapanja 10 mA pri 5 V DC
maksimalni ciklus merenja 100 milisekundi ciklus merenja kao prava efektivna vrednost
maksimalna struja preklapanja 8 A AC
histerezis 5-50 % podesivo od podešavanja praga
greška merenja < 1 % preko celog opsega sa promenom napona
greška merenja 0.05 %/°C sa promenom temperature
statusne LED lampice relej ON: LED lampica (žuta)
statusne LED lampice uključen uređaj: LED lampica (zelena)
izlazni kontakti 2 C/O
snaga potrošnje u VA 3.5-3.5 VA AC
materijal kontakata bez kadmijuma
vreme odziva <= 500 ms
kategorija upotrebe AC-15 u skladu sa IEC 60947-5-1
kategorija upotrebe DC-13 u skladu sa IEC 60947-5-1
kategorija upotrebe AC-1 u skladu sa IEC 60947-4-1
kategorija upotrebe DC-1 u skladu sa IEC 60947-4-1
Masa proizvoda 0.11 kg
Maksimalni napon preklapanja 250 V AC
otpornost izolacije > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27
vreme reseta 1500 milisekundi pri maksimalnom naponu
povezivanje - priključci vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
povezivanje - priključci vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
kategorija prenapona III u skladu sa IEC 60664-1
izolacija između napajanja i merenja
granice napona 20.4-264 V AC/DC
držač za montažu 35 mm DIN šina u skladu sa EN/IEC 60715
mehanička trajnost 10000000 ciklusa
kompatibilnost RM22
materijal kućišta samogasiva plastika
otpornost po priključcima 110 kΩ pri E2-M priključaka
otpornost po priključcima 22 kΩ pri E1-M priključaka
otpornost po priključcima 220 kΩ pri E3-M priključaka
pozicija montiranja ručice bilo koja pozicija
Širina 22.5 mm
moment pritezanja 0.6-1 N.m u skladu sa IEC 60947-1
maximum power consumption in W 1.5 W DC
električna trajnost 100000 ciklusa
kašnjenje starta po uključenju napajanja 600 milisekundi
frekvencija napajanja 40...70 Hz +/- 10 %
tačnost ponavljanja +/- 0.5 % za ulazno i kolo merenja
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda Kina RoHS
Sertifikacija proizvoda CCC
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda RCM
Sertifikacija proizvoda UL
Sertifikacija proizvoda GL
Standardi EN/IEC 60255-1
dielektrični test napon 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
otpornost na mikroprekide 10 milisekundi
otpornost na udare 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27
otpornost na udare 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27
temperatura okoline za rad -20-50 °C pri 60 Hz
temperatura okoline za rad -20-60 °C pri 50 Hz AC/DC
otpornost na vibracije 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6
otpornost na vibracije 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6
otpornost na vibracije 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6
IP stepen zaštite IP20 u skladu sa IEC 60529 (priključci)
IP stepen zaštite IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite IP50 u skladu sa IEC 60529 (prednji panel)
stepen zaprljanosti 3 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1504008EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1504008EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
