| OSNOVNE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| Grupa proizvoda | Zelio Control |
| [Us] nazivni napon napajanja | 24...240 V AC/DC |
| opseg merenja | 0.05...0.5 s |
| opseg merenja | 0.5...5 min |
| opseg merenja | 1...10 min |
| opseg merenja | 1...10 s |
| opseg merenja | 0.5...5 s |
| opseg merenja | 0.1...1 s |
| opseg merenja | 0.1...1 min |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-14 u skladu sa IEC 60947-5-1 |

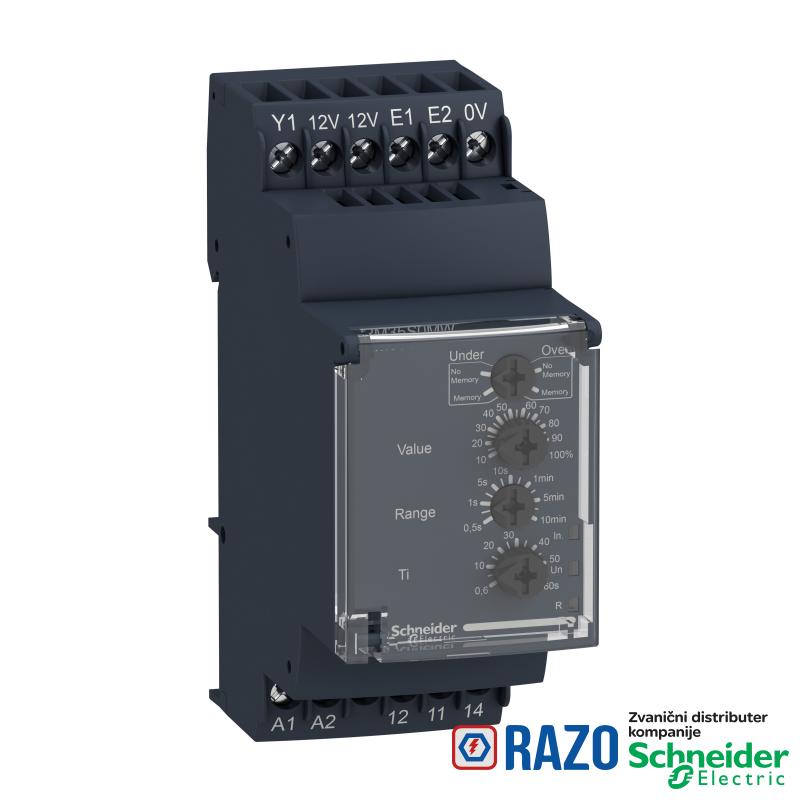

| ime releja | RM35S |
| opseg vremenskog kašnjenja | 0.6...60 s adjustable on energisation kašnjenje (tolerancija: 0...10 % vrednosti pune skale) |
| Tip releja | relej kontrole brzine |
| nadzirani parametri releja | prekoračenje brzine |
| nadzirani parametri releja | premala brzina |
| maximum power consumption in VA | 5 VA AC |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maximum supply current for sensors | 40 mA za < 24 V AC pri 25 °C |
| maximum supply current for sensors | 40 mA za < 24 V DC pri 25 °C |
| maximum supply current for sensors | 50 mA za 24...240 V AC |
| maximum supply current for sensors | 50 mA za 24...240 V DC |
| histerezis | 5-5 % od praga |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60664-1 |
| greška merenja | +/- 0.1 %/°C sa promenom temperature |
| greška merenja | < +/- 1 % preko celog opsega sa promenom napona |
| broj operacija | <= 360 operacija/h punog opterećenja |
| statusne LED lampice | 1 LED zelena za uključen uređaj |
| statusne LED lampice | 1 LED žuta za onemogućeno funkcionisanje |
| statusne LED lampice | 1 LED žuta za relej (R) |
| izlazni kontakti | 1 C/O |
| materijal kontakata | bez kadmijuma |
| polaritet | reverzibilni polaritet na DC napajanju |
| označavanje | CE : EMC 89/336/EEC |
| označavanje | CE : 73/23/EEC |
| vreme odziva | 15 ms maksimalno (pri prolasku kroz prag) |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| frekvencija ulaza | 0.0017-20 Hz |
| podešavanje praga | 10...100 % |
| Maksimalni napon preklapanja | 250 V AC/DC |
| vreme reseta | 50 milisekundi kontakt S2 u režimu memorije pri kašnjenju |
| vreme reseta | 1 sekundi napajanje Un u memorijskom režimu po kašnjenju |
| [Us] nazivni napon | 11.5...12.5 V |
| kompatibilnost ulaza | 3-žični senzor (E1) PNP ili NPN, 12 V, 50 mA |
| kompatibilnost ulaza | NAMUR senzor (E2), 12 V, 1.5 kΩ |
| kompatibilnost ulaza | napon ulaza (E1), 0...30 V, 9.5 kΩ, visoko stanje >= 4.5 V nisko stanje <= 1 V |
| kompatibilnost ulaza | beznaponski ulaz (E1), 12 V, 9.5 kΩ |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| granice napona | 20.4-264 V AC/DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM3 |
| materijal kućišta | samogasiva plastika |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un |
| trajanje impulsa | >= 5 ms viši nivo |
| trajanje impulsa | >= 5 ms niži nivo |
| tačnost merenja | +/- 10 % vrednosti pune skale |
| Širina | 35 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 3 W DC |
| električna trajnost | 100000 ciklusa |
| kašnjenje starta po uključenju napajanja | 0.05 sekundi |
| tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| tačnost ponavljanja | +/- 0.5 % za kašnjenje |
| Frekvencija napajanja | 50/60 Hz +/- 10 % |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CSA |
| Temperatura okoline za rad uređaja | -20-50 °C |
| Standardi | NF EN 60255-6 |
| Standardi | IEC 60255-6 |
| otpornost na mikroprekide | 50 milisekundi |
| dielektrični test napon | 2 kV AC 50 Hz |
| elektromagnetna kompatibilnost | standard emisije za industrijske sredine u skladu sa EN/IEC 61000-6-4 |
| elektromagnetna kompatibilnost | standard emisije za stambene, poslovne i lake industrijske sredine u skladu sa EN/IEC 61000-6-3 |
| elektromagnetna kompatibilnost | otpornost za industrijske sredine u skladu sa NF EN/IEC 61000-6-2 |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6/IEC 60255-21-1 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60068-2-6/IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| nerasut udarni talas | 4 kV |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
