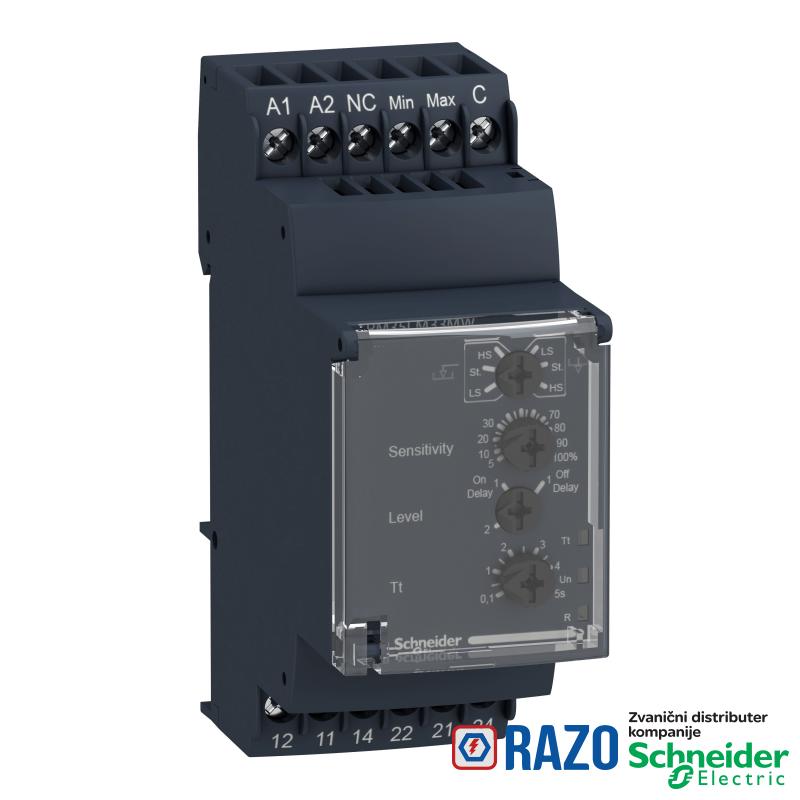

relej za kontrolu nivoa tečnosti RM35-L - 24..240 V AC/DC
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| maksimalna struja preklapanja | 5 A AC/DC |
| Grupa proizvoda | Zelio Control |
| opseg merenja | 250 Ohm...1 MOhm |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| ime releja | RM35L |
| Tip releja | relej kontrole nivoa |
| tip vremenskog kašnjenja | podesivo 0.1...5 s, +/- 10 % |
| nadzirani parametri releja | detekcija rezistivnim sondama |
| maximum power consumption in VA | 5 VA AC |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| sigurnosni podaci o pouzdanosti | B10d = 170000 |
| sigurnosni podaci o pouzdanosti | MTTFd = 182.6 godina |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un |
| kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60664-1 |
| greška merenja | 0.5 %/°C sa promenom temperature |
| broj operacija | <= 360 operacija/h punog opterećenja |
| izlazni kontakti | 2 C/O |
| reset vremena | 1750 milisekundi |
| označavanje | CE : 73/23/EEC |
| označavanje | CE : EMC 89/336/EEC |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| skala osetljivosti | 0.25...5 kOhm LS (mala osetljivost) |
| skala osetljivosti | 5...100 kOhm St (standardna osetljivost) |
| skala osetljivosti | 50...1000 kOhm HS (velika osetljivost) |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60255-5 |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60664-1 |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 61000-4-5 |
| Maksimalni napon preklapanja | 250 V AC/DC |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| funkcionalnost | detekcija rezistivnom sondom |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| granice napona | 20.4-264 V AC/DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| lokalna signalizacija | relej ON: LED (žuta) |
| lokalna signalizacija | uključen uređaj: LED (zelena) |
| lokalna signalizacija | uključen tajmer (ON): LED (žuta) |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM3 |
| maximum supply current for sensors | 1 mA |
| materijal kućišta | samogasiva plastika |
| tačnost merenja | +/- 10 % vrednosti pune skale |
| tačnost merenja | +/- 20 % za HS opseg |
| Širina | 35 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 1.5 W DC |
| podešavanje osetljivosti | 5-100 % |
| električna trajnost | 100000 ciklusa |
| maksimalno rastojanje kabla između uređaja | 100 m |
| kašnjenje starta po uključenju napajanja | 0.6 sekundi |
| tačnost ponavljanja | +/- 2 % za kašnjenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | GOST |
| Standardi | EN/IEC 60255-6 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60255-5 |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min u skladu sa IEC 60664-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na mikroprekide | 100 milisekundi DC |
| otpornost na mikroprekide | 90 milisekundi AC |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| temperatura okoline za rad | -20-50 °C |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RM35-LM relej omogućava nadzor kontrole nivoa tečnosti u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej nivoa tečnosti idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Srednje je debljine sa širinom od 35 mm, koji omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i svaki modularni DIN uređaj od 3 pola. Takođe nudi zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
