| OSNOVNE INFORMACIJE | |
|---|---|
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| Grupa proizvoda | Zelio Control |
| preklopna moć u VA | 1250 VA |
| Tip proizvoda ili komponente | modularni relej merenja i kontrole |
| kategorija upotrebe | AC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-14 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-12 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| kategorija upotrebe | DC-14 u skladu sa IEC 60947-5-1 |

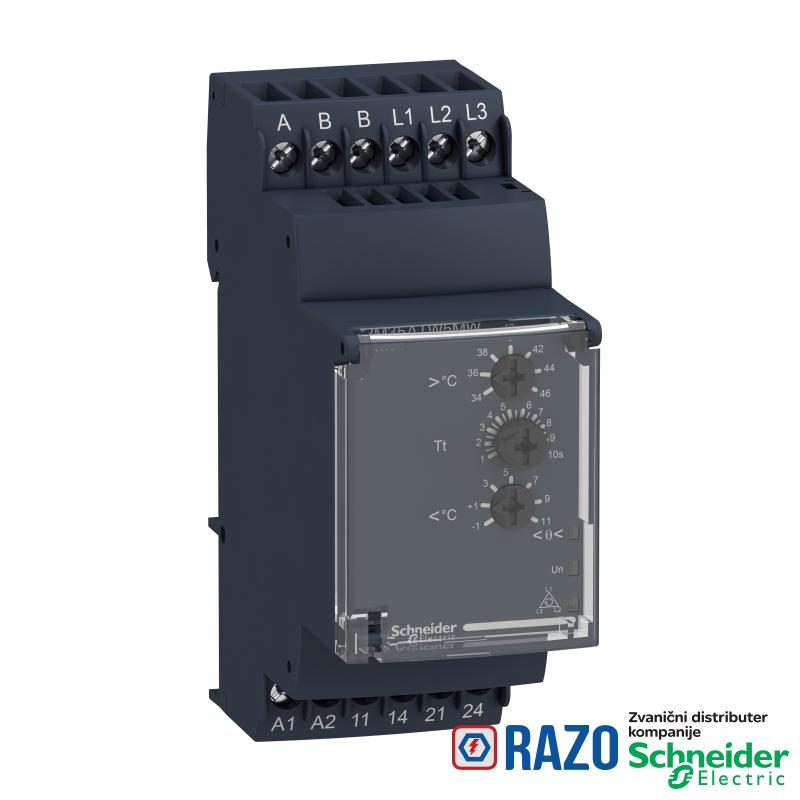

| ime releja | RM35AT |
| opseg vremenskog kašnjenja | 0.1...10 s podesivo kašnjenje (tolerancija: 0...10 % vrednosti pune skale) |
| Tip releja | temperaturni relej |
| specifične primene proizvoda | za mašinsku sobu lifta i trofazna napajanja |
| nadzirani parametri releja | redosled faza |
| nadzirani parametri releja | detekcija gubitak faze |
| nadzirani parametri releja | premala temperatura: -1...11°C |
| nadzirani parametri releja | prevelika temperatura: 34...46°C |
| maximum power consumption in VA | 3.5 VA AC |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Tip temperaturne sonde | Pt 100 - 3-žični |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između napajanja i izlaza releja u skladu sa IEC 60664-1 |
| otpornost izolacije | > 500 MOhm pri 500 V DC između merenja i izlaznog releja u skladu sa IEC 60255-5 |
| otpornost izolacije | > 1 MOhm pri 500 V DC između napajanja i merenja u skladu sa IEC 60664-1 |
| [Us] nazivni napon napajanja | 24...240 V AC/DC |
| broj operacija | <= 360 operacija/h punog opterećenja |
| statusne LED lampice | 1 LED zelena za uključen uređaj |
| statusne LED lampice | 1 LED žuta za ispravnu temperaturu (viši prag R1)/(niži pragR2) |
| statusne LED lampice | 1 LED žuta za faze releja |
| izlazni kontakti | 2 NO |
| materijal kontakata | bez kadmijuma |
| instalirani uređaji | Pt 100 sonda dužina kabla <= 10 m |
| reset vremena | 8 sekundi |
| označavanje | CE : EMC 89/336/EEC |
| označavanje | CE : 73/23/EEC |
| vreme odziva | <= 3.5 s + Tt (u slučaju temperaturne greške) |
| vreme odziva | 500 ms (u slučaju trofazne greške) |
| vreme odziva | 500 ms (pri nestanku greške) |
| radni položaj | bilo koja pozicija bez smanjenja karakteristika |
| Maksimalni napon preklapanja | 250 V AC/DC |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| [Ui] nazivni napon izolacije | 400 V u skladu sa IEC 60664-1 |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| granice napona | 20.4-264 V AC |
| granice napona | 21.6-264 V DC |
| držač za montažu | 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 |
| nazivna izlazna struja | 5 A |
| mehanička trajnost | 30000000 ciklusa |
| kompatibilnost | RM3 |
| materijal kućišta | samogasiva plastika |
| otpornost po priključcima | 600 kΩ pri 3 faze |
| otpornost po priključcima | 1.33 kΩ pri temperatura |
| ograničenje napona upravljačkog kola | - 10 % + 10 % Un DC |
| ograničenje napona upravljačkog kola | - 15 % + 10 % Un AC |
| tačnost merenja | +/- 2 °C |
| Širina | 35 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| maximum power consumption in W | 0.6 W DC |
| električna trajnost | 100000 ciklusa |
| [Us] nazivni napon | 24...240 V AC/DC |
| kašnjenje starta po uključenju napajanja | 0.2 sekundi |
| Frekvencija napajanja | 50/60 Hz +/- 10 % |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GOST |
| Temperatura okoline za rad uređaja | -20-50 °C |
| Standardi | NF EN 60255-6 |
| Standardi | IEC 60255-6 |
| otpornost na mikroprekide | 10 milisekundi |
| dielektrični test napon | 2 kV AC 50 Hz, 1 min |
| elektromagnetna kompatibilnost | standard emisije za industrijske sredine u skladu sa EN/IEC 61000-6-4 |
| elektromagnetna kompatibilnost | standard emisije za stambene, poslovne i lake industrijske sredine u skladu sa EN/IEC 61000-6-3 |
| elektromagnetna kompatibilnost | otpornost za industrijske sredine u skladu sa NF EN/IEC 61000-6-2 |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 |
| otpornost na vibracije | 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6/IEC 60255-21-1 |
| otpornost na vibracije | 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60068-2-6/IEC 60255-21-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključci) |
| IP stepen zaštite | IP30 u skladu sa IEC 60529 (kućište) |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| nerasut udarni talas | 4 kV |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1504008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1504008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
