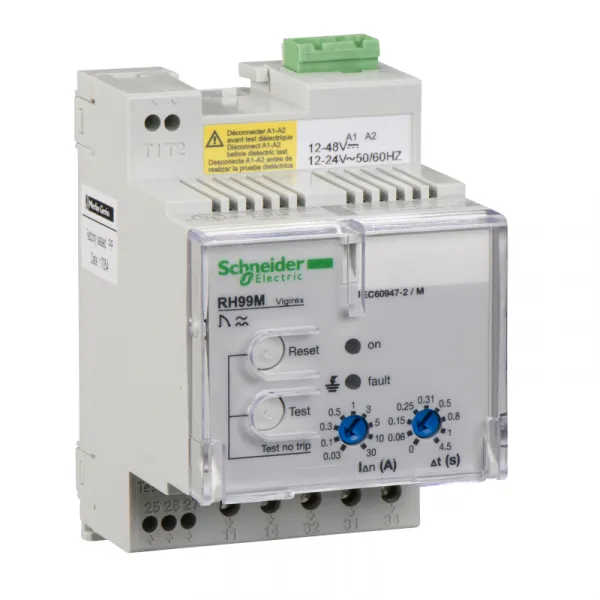

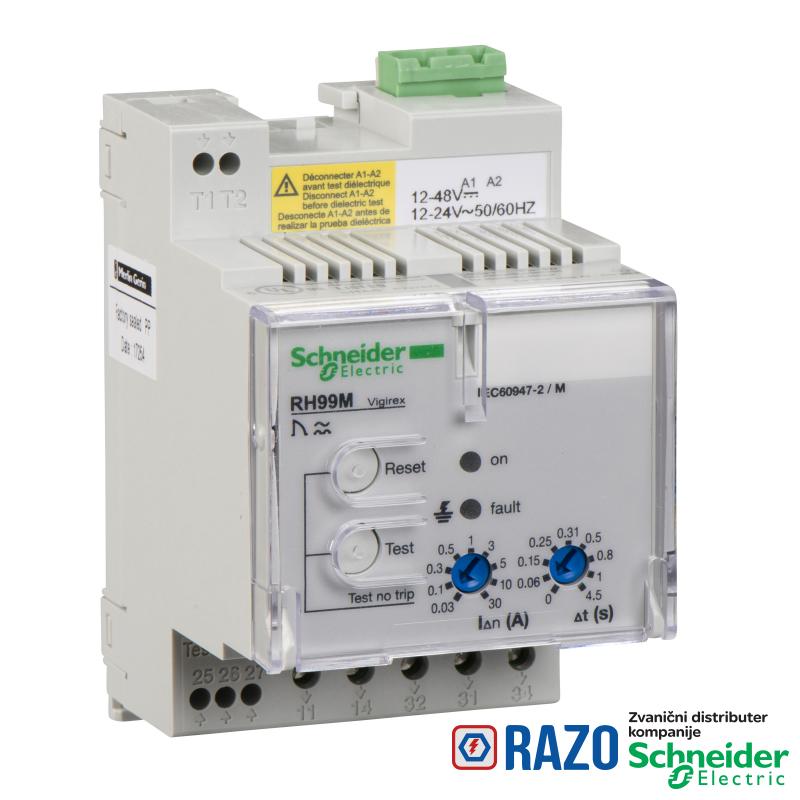

relej diferen. zaštite RH99M sa ručnim resetom - 0.03..30 A - 0..4.5 s - 24 V

relej diferen. zaštite RH99M sa ručnim resetom - 0.03..30 A - 0..4.5 s - 24 V

Šifra artikla: 56170
relej diferen. zaštite RH99M sa ručnim resetom - 0.03..30 A - 0..4.5 s - 24 V
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
60.979,20 RSD
60.979,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Vigirex
kompatibilnost grupe proizvoda Vigirex RH TOA senzor struje curenja
kompatibilnost grupe proizvoda Vigirex RH A senzor struje curenja
Upotreba releja relej diferencijalne zaštite
Tip proizvoda ili komponente relej diferencijalne zaštite
grupa proizvoda Vigirex
Kratko ime uređaja RH99M
DOPUNSKE INFORMACIJE
Mehanička robusnost otpornost na vatru u skladu sa IEC 60695-2-1
Mehanička robusnost IK zaštita 2 džula: IK07 u skladu sa EN 50102
Mehanička robusnost IP zaštita: IP20 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP30 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP40 u skladu sa IEC 60529
Mehanička robusnost vibracije 13.2...100 Hz: 0.7 g
Mehanička robusnost vibracije 2...13.2 Hz: +/- 1 mm
Visina 97 mm
Nosači za montažu DIN šina
9 mm redovi 6
klasa diferencijalne zaštite klasa AC
klasa diferencijalne zaštite klasa A si
tip merenja interno merenje struje zemljospoja, opseg: 80...100 %
[Ithe] dozvoljena termička struja u ormanu 8 A
sistem uzemljenja TN-S
sistem uzemljenja IT
sistem uzemljenja TT
Masa proizvoda 0.3 kg
zaštita podešavanja zaštićeno zaptivenim poklopcem
dužina ogoljenog dela žice pomoćno napajanje: 7 mm za gornji priključak
dužina ogoljenog dela žice greška: 8 mm za donji priključak
dužina ogoljenog dela žice test relej i reset greške: 5 mm za donji priključak
dužina ogoljenog dela žice senzor: 5 mm za gornji priključak
dužina ogoljenog dela žice prisustvo napona: 8 mm za donji priključak
podešavanje tipa kašnjenja prorade diferencijalne zaštite trenutna 0.03-0.03 A
podešavanje tipa kašnjenja prorade diferencijalne zaštite podesiva, 9 podešavanja 0.03-30 A 0-4.5 sekundi
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.14-1 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.14-1.5 mm² kruti AWG 26...AWG 16
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.25-0.5 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.2-4 mm² kruti AWG 24...AWG 12
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.2-4 mm² kruti AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.14-1 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.14-1.5 mm² kruti AWG 26...AWG 16
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.25-0.5 mm² fleksibilni AWG 26...AWG 16
Potrošnja 4 VA
[Us] nazivni napon napajanja 12...24 V AC 50/60 Hz
[Us] nazivni napon napajanja 12...48 V DC
kompatibilnost RH99M
test funkcija daljinsko testiranje
test funkcija lokalno
nadzor elektronika (stalna)
nadzor napajanje (stalna)
nadzor releja/veze senzora (stalna)
Širina 54 mm
Kategorija prenapona IV
Dubina 74 mm
moment pritezanja pomoćno napajanje: 0.6-0.6 N.m gornji
moment pritezanja greška: 0.6-0.6 N.m donji
moment pritezanja test relej i reset greške: 0.25-0.25 N.m donji
moment pritezanja senzor: 0.25-0.25 N.m gornji
moment pritezanja prisustvo napona: 0.6-0.6 N.m donji
minimalno opterećenje 10 mA pri 12 V
OKRUžENJE
Temperatura okoline za rad uređaja -35-70 °C
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Temperatura okoline za skladištenje -55-85 °C
klasa zaštite protiv električnog udara klasa II
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060201EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI110101
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
