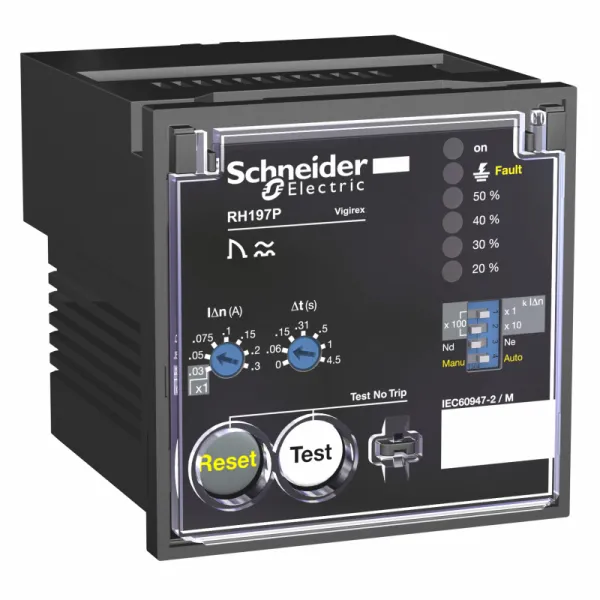

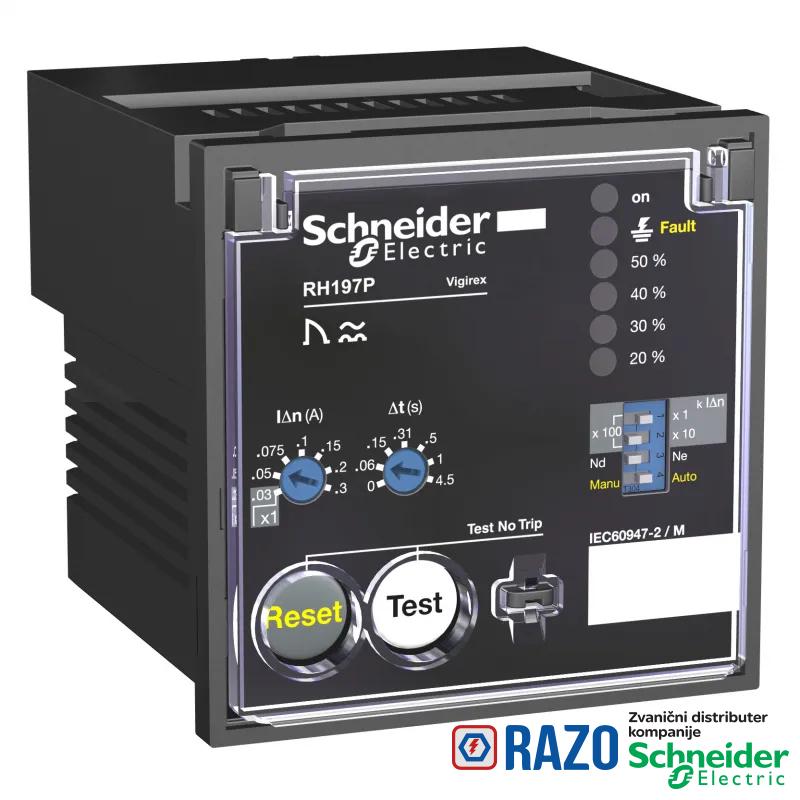

relej diferencijalne zaštite RH197P - 0.03..30 A - 0..4.5 s - 230 V

relej diferencijalne zaštite RH197P - 0.03..30 A - 0..4.5 s - 230 V

Šifra artikla: 56507
relej diferencijalne zaštite RH197P - 0.03..30 A - 0..4.5 s - 230 V
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
36.105,60 RSD
36.105,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Vigirex
kompatibilnost grupe proizvoda Vigirex RH TOA senzor struje curenja
kompatibilnost grupe proizvoda Vigirex RH A senzor struje curenja
Upotreba releja relej diferencijalne zaštite
Tip proizvoda ili komponente relej diferencijalne zaštite
grupa proizvoda Vigirex
Kratko ime uređaja RH197P
DOPUNSKE INFORMACIJE
Mehanička robusnost otpornost na vatru u skladu sa IEC 60695-2-1
Mehanička robusnost IK zaštita 2 džula: IK07 u skladu sa EN 50102
Mehanička robusnost IP zaštita: IP20 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP30 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP40 u skladu sa IEC 60529
Mehanička robusnost vibracije 13.2...100 Hz: 0.7 g
Mehanička robusnost vibracije 2...13.2 Hz: +/- 1 mm
Visina 72 mm
Nosači za montažu panel
klasa diferencijalne zaštite klasa A si
klasa diferencijalne zaštite klasa AC
tip merenja interno merenje struje zemljospoja, opseg: - 7...7 %
[Ithe] dozvoljena termička struja u ormanu 8 A
sistem uzemljenja IT
sistem uzemljenja TT
sistem uzemljenja TN-S
Masa proizvoda 0.3 kg
zaštita podešavanja zaštićeno zaptivenim poklopcem
dužina ogoljenog dela žice pomoćno napajanje: 7 mm
dužina ogoljenog dela žice greška: 7 mm
dužina ogoljenog dela žice test relej i reset greške: 7 mm
dužina ogoljenog dela žice senzor: 7 mm
dužina ogoljenog dela žice prisustvo napona: 7 mm
podešavanje tipa kašnjenja prorade diferencijalne zaštite trenutna 0.03-0.03 A
podešavanje tipa kašnjenja prorade diferencijalne zaštite podesiva, 7 podešavanja 0.03-30 A 0-4.5 sekundi
prag alarma 0.5
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci senzor: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci senzor: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci senzor: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci prisustvo napona: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci prisustvo napona: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci prisustvo napona: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci greška: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci test relej i reset greške: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci test relej i reset greške: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci test relej i reset greške: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
Potrošnja 4 VA
[Us] nazivni napon napajanja 220...240 V AC 50/60 Hz
[Us] nazivni napon napajanja 220...240 V AC 400 Hz
kompatibilnost RH197P
vreme osvežavanja 0.5 s
test funkcija lokalno
test funkcija daljinsko testiranje
nadzor elektronika (watchdog)
nadzor napajanje (stalna)
nadzor releja/veze senzora (stalna)
Širina 72 mm
Kategorija prenapona IV
Dubina 92 mm
moment pritezanja pomoćno napajanje: 0.6-0.6 N.m
moment pritezanja greška: 0.6-0.6 N.m
moment pritezanja test relej i reset greške: 0.6-0.6 N.m
moment pritezanja senzor: 0.6-0.6 N.m
moment pritezanja prisustvo napona: 0.6-0.6 N.m
minimalno opterećenje 10 mA pri 12 V
sastav signalnih kontakata 1 NO
OKRUžENJE
Temperatura okoline za rad uređaja -25-55 °C
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Temperatura okoline za skladištenje -40-85 °C
klasa zaštite protiv električnog udara klasa II
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060202EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100416
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
relej diferencijalne zaštite RH197P - 0.03..30 A - 0..4.5 s - 230 V
