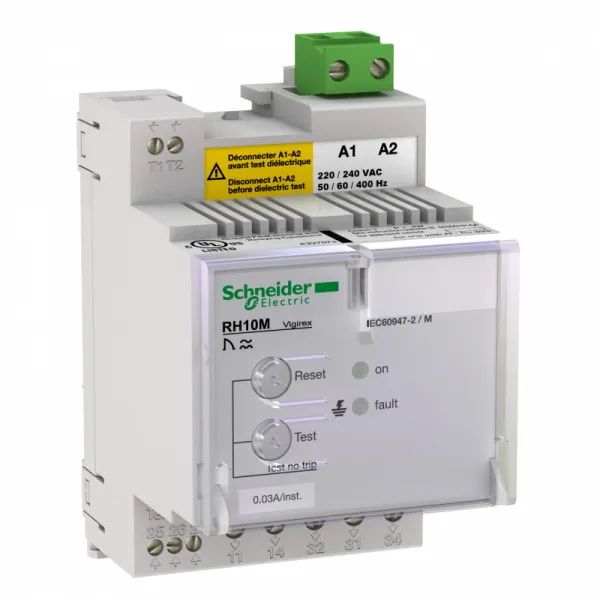

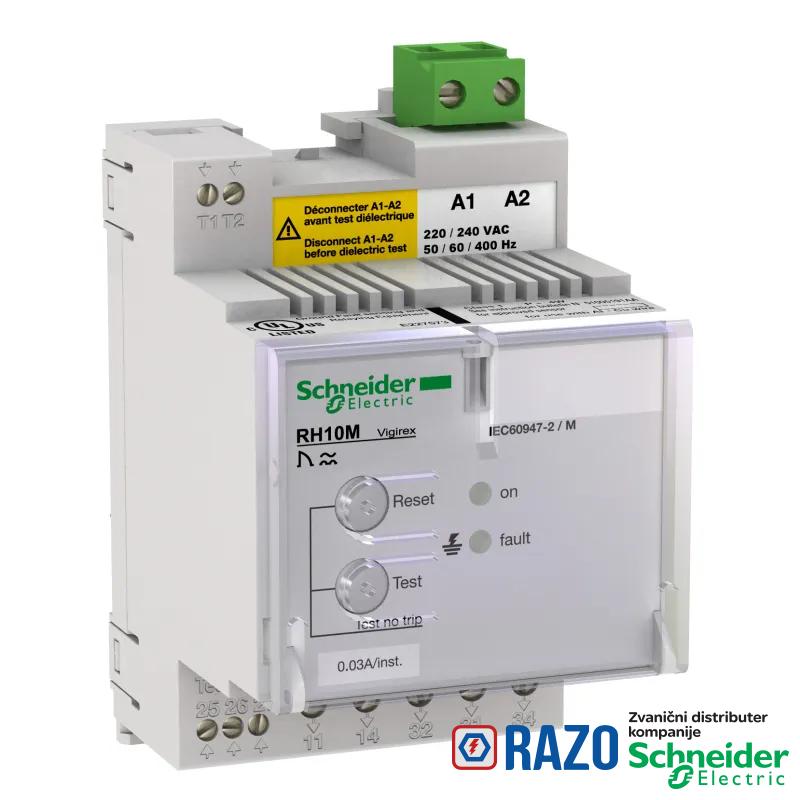

relej diferencijalne zaštite RH10M - 300 mA - 24 V

relej diferencijalne zaštite RH10M - 300 mA - 24 V

Šifra artikla: 56105
relej diferencijalne zaštite RH10M - 300 mA - 24 V
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
36.511,20 RSD
36.511,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Vigirex
kompatibilnost grupe proizvoda Vigirex RH TOA senzor struje curenja
kompatibilnost grupe proizvoda Vigirex RH A senzor struje curenja
Upotreba releja relej diferencijalne zaštite
Tip proizvoda ili komponente relej diferencijalne zaštite
Kratko ime uređaja RH10M
grupa proizvoda Vigirex
DOPUNSKE INFORMACIJE
Mehanička robusnost otpornost na vatru u skladu sa IEC 60695-2-1
Mehanička robusnost IK zaštita 2 džula: IK07 u skladu sa EN 50102
Mehanička robusnost IP zaštita: IP20 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP30 u skladu sa IEC 60529
Mehanička robusnost IP zaštita: IP40 u skladu sa IEC 60529
Mehanička robusnost vibracije 13.2...100 Hz: 0.7 g
Mehanička robusnost vibracije 2...13.2 Hz: +/- 1 mm
Potrošnja 4 VA
[Us] nazivni napon napajanja 12...24 V AC 50/60 Hz
[Us] nazivni napon napajanja 12...48 V DC
Visina 97 mm
Nosači za montažu DIN šina
9 mm redovi 6
klasa diferencijalne zaštite klasa A si
klasa diferencijalne zaštite klasa AC
tip merenja interno merenje struje zemljospoja, opseg: 80...100 %
kompatibilnost RH10M
[Ithe] dozvoljena termička struja u ormanu 8 A
sistem uzemljenja TN-S
sistem uzemljenja IT
sistem uzemljenja TT
test funkcija lokalno
test funkcija daljinsko testiranje
nadzor elektronika (stalna)
nadzor napajanje (stalna)
nadzor releja/veze senzora (stalna)
Širina 54 mm
Kategorija prenapona IV
Dubina 74 mm
moment pritezanja pomoćno napajanje: 0.6-0.6 N.m gornji
moment pritezanja greška: 0.6-0.6 N.m donji
moment pritezanja test relej i reset greške: 0.25-0.25 N.m donji
moment pritezanja senzor: 0.25-0.25 N.m gornji
moment pritezanja prisustvo napona: 0.6-0.6 N.m donji
minimalno opterećenje 10 mA pri 12 V
Masa proizvoda 0.3 kg
zaštita podešavanja zaštićeno zaptivenim poklopcem
dužina ogoljenog dela žice pomoćno napajanje: 7 mm za gornji priključak
dužina ogoljenog dela žice greška: 8 mm za donji priključak
dužina ogoljenog dela žice test relej i reset greške: 5 mm za donji priključak
dužina ogoljenog dela žice senzor: 5 mm za gornji priključak
dužina ogoljenog dela žice prisustvo napona: 8 mm za donji priključak
podešavanje tipa kašnjenja prorade diferencijalne zaštite trenutna 0.3-0.3 A
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.14-1 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.14-1.5 mm² kruti AWG 26...AWG 16
povezivanje - priključci senzor: vijčani priključak kabl(ovi) 0.25-0.5 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.2-4 mm² kruti AWG 24...AWG 12
povezivanje - priključci prisustvo napona: vijčani priključak kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.2-2.5 mm² kruti AWG 24...AWG 12
povezivanje - priključci pomoćno napajanje: priključni blok kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.2-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.2-4 mm² kruti AWG 24...AWG 12
povezivanje - priključci greška: vijčani priključak kabl(ovi) 0.25-2.5 mm² fleksibilni AWG 24...AWG 12
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.14-1 mm² fleksibilni AWG 26...AWG 16
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.14-1.5 mm² kruti AWG 26...AWG 16
povezivanje - priključci test relej i reset greške: vijčani priključak kabl(ovi) 0.25-0.5 mm² fleksibilni AWG 26...AWG 16
OKRUžENJE
Temperatura okoline za rad uređaja -35-70 °C
Temperatura okoline za skladištenje -55-85 °C
klasa zaštite protiv električnog udara klasa II
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI110101
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060201EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
UGOVORNA GARANCIJA
Garancija 18 months
