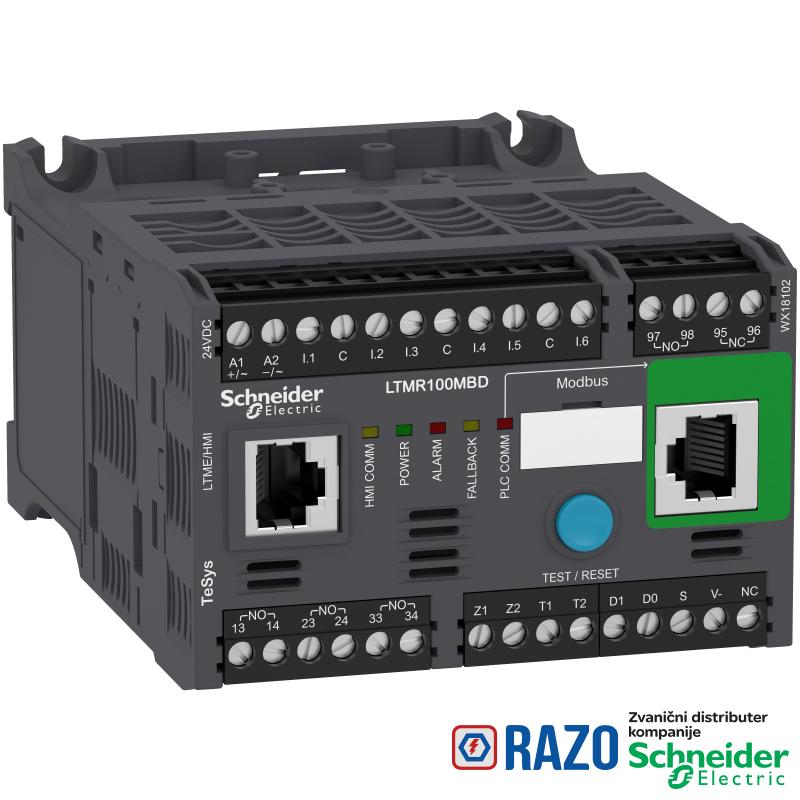

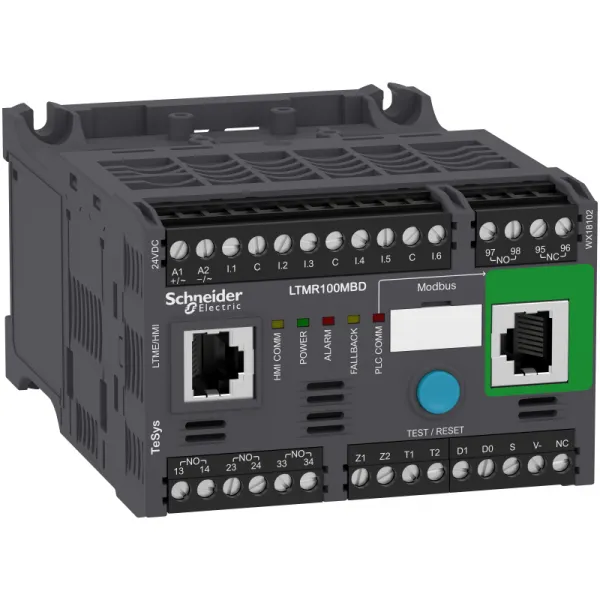

motorni kontroler LTMR TeSys T - 24 V DC 100 A za Modbus

motorni kontroler LTMR TeSys T - 24 V DC 100 A za Modbus

Šifra artikla: LTMR100MBD
motorni kontroler LTMR TeSys T - 24 V DC 100 A za Modbus
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
107.500,80 RSD
107.500,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Tip proizvoda ili komponente motorni kontroler
ime proizvoda TeSys T
Struja merenja 5-100 A
grupa proizvoda TeSys
struja potrošnje 56...127 mA
[Us] nazivni napon napajanja 24 V DC
Protokol komunikacionog porta Modbus
tip magistrale Modbus 2-žični RS 485 interfejs, adresiranje 1...247, brzina prenosa 1.2...19.2 kbit/s, RJ45 sa 2 oklopljena kabla sa upredenim paricama
tip magistrale Modbus 2-žični RS 485 interfejs, adresiranje 1...247, brzina prenosa 1.2...19.2 kbit/s, priključni blok sa 2 oklopljena kabla sa upredenim paricama
granice napona 20.4-26.24 V DC
Primena uređaja nadzor opreme i upravljanje
Kratko ime uređaja LTMR
DOPUNSKE INFORMACIJE
tip i sastav kontakta 1 NO + 1 NC signal greške
tip i sastav kontakta 3 NO
Visina 61 mm
povezivanje 5.08 mm
dopustiva snaga 480 VA (AC-15), Ie = 2 A, 500000 ciklusa (izlaz)
dopustiva snaga 30 W (DC-13), Ie = 1.25 A, 500000 ciklusa (izlaz)
Tip dijagnostike mreže i mašine preostalo vreme pre prorade zaštite od preopterećenja
Tip dijagnostike mreže i mašine brojač grešaka faza i zemljospoja
Tip dijagnostike mreže i mašine beleženje greške
Tip dijagnostike mreže i mašine vreme pre prorade zaštite od preopterećenja
Tip dijagnostike mreže i mašine beleženje upravljačkih komandi motora
Tip dijagnostike mreže i mašine beleženje event-a
Tip dijagnostike mreže i mašine polazna struja i vreme
Tip dijagnostike mreže i mašine informacije o istorijatu prorade zaštite
Tip dijagnostike mreže i mašine brojač radnih časova/vremena rada
Tip dijagnostike mreže i mašine informacije o kontekstu prorade zaštite
Stepen zaprljanosti 3
broj logičkih ulaza 6
maximum operating rate 1800 ciklusa/h
povezivanje - priključci upravljačko kolo: priključak 1 kabl(ovi) 0.25-2.5 mm² (AWG 24...AWG 14)fleksibilni sa
povezivanje - priključci upravljačko kolo: priključak 1 kabl(ovi) 0.2-2.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: priključak 1 kabl(ovi) 0.25-2.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: priključak 1 kabl(ovi) 0.2-2.5 mm² (AWG 24...AWG 14)jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: priključak 2 kabl(ovi) 0.2-1 mm² (AWG 24...AWG 14)fleksibilni sa
povezivanje - priključci upravljačko kolo: priključak 2 kabl(ovi) 0.2-1.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: priključak 2 kabl(ovi) 0.5-1.5 mm² (AWG 24...AWG 14)fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: priključak 2 kabl(ovi) 0.2-1 mm² (AWG 24...AWG 14)jednožični bez kablovskog završetka
struja ulaza 7 mA
current state 1 guaranteed logic input: < 15 V i 2...15 mA za 15 ms
Masa proizvoda 0.53 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV za merno kolo struje ili napona u skladu sa EN/IEC 60947-4-1
[Uimp] nazivni podnosivi impulsni napon 0.8 kV komunikaciono kolo u skladu sa EN/IEC 60947-4-1
[Uimp] nazivni podnosivi impulsni napon 0.8 kV napajanje, ulazi i izlazi u skladu sa EN/IEC 60947-4-1
pripadajući osigurač 4 A gG za izlaz
pripadajući osigurač 0.5 A gG za upravljačko kolo
elektromagnetna kompatibilnost elektrostatička pražnjenja, 3 (8 kV vazduh, 6 kV kontakt) u skladu sa EN/IEC 61000-4-2
elektromagnetna kompatibilnost udari (1 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost udari (2 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost udari (2 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost udari (4 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost emisije vezane sa zračenjem radio polja, 3 (10 V/m) u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost test otpornosti brzih prelaza, nivo 3 (2 kV) u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost test otpornosti brzih prelaza, nivo 4 (4 kV) u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost test otpornosti propada i prekida napona (70 %, 500 ms) u skladu sa EN/IEC 61000-4-11
elektromagnetna kompatibilnost radio smetnje emisije vezane sa vodovima (10 V) u skladu sa EN/IEC 61000-4-6
elektromagnetna kompatibilnost udari (0.5 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost udari (1 kV) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost udari (1 kV) u skladu sa EN/IEC 61000-4-5
tačnost merenja 5...15 % interno merenje struje zemljospoja (za struju > 0.3 A)
tačnost merenja 1 % napon (100...830 V)
tačnost merenja 3 % faktor snage (cos ϕ > 0.6)
tačnost merenja 5 % spoljašnje merenje struje zemljospoja (< 5 % ili 0.01 A)
tačnost merenja +/- 30 min/godina interni sat
tačnost merenja 0,02 temperatura
tačnost merenja 5 % aktivna i reaktivna snaga
tačnost merenja 0,02 struja
current state 0 guaranteed logic input: < 5 V i <= 15 mA za 5 ms
[Ui] nazivni napon izolacije 690 V u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije 690 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije 690 V u skladu sa UL 508
podnosiva struja kratkog spoja 100 kA u skladu sa EN/IEC 60947-4-1
kompatibilnost LTMR
Tip zaštite termička zaštita od preopterećenja
Tip zaštite neuravnoteženost faze
Tip zaštite preopterećenje (dugotrajno)
Tip zaštite gubitak faze
Tip zaštite termička zaštita
Tip zaštite promene faktora snage
Tip zaštite zaštita od promene polariteta
Tip zaštite preopterećenje
Tip zaštite zaključani rotor
Tip zaštite promena opterećenja
Tip zaštite diferencijalna zaštita
veb servisi veb server
Širina 91 mm
struja opterećenja 5 A pri 250 V AC za digitalni izlaz
struja opterećenja 5 A pri 30 V DC za digitalni izlaz
Kategorija prenapona III
moment pritezanja upravljačko kolo: 0.5-0.6 N.m ravan odvijač 3 mm
Dubina 122.5 mm
maksimalna radna frekvencija 2 Hz
tip merenja fazna struja I1, I2, I3 RMS
tip merenja temperatura
tip merenja prosečna vrednost struje Iavg
tip merenja struja zemljospoja
tip merenja neuravnoteženost struje
OKRUžENJE
Sertifikacija proizvoda NOM
Sertifikacija proizvoda RMRoS
Sertifikacija proizvoda DNV
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda RINA
Sertifikacija proizvoda CSA
Sertifikacija proizvoda BV
Sertifikacija proizvoda GL
Sertifikacija proizvoda KERI
Sertifikacija proizvoda EAC
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda ABS
Sertifikacija proizvoda UL
Sertifikacija proizvoda CCC
Sertifikacija proizvoda ATEX
Mehanička robusnost vibracije uređaj montiran na simetričnu šinu: 1 Gn, 5...300 Hz u skladu sa EN/IEC 60068-2-6
Mehanička robusnost vibracije uređaj montiran na ploči: 4 Gn, 5...300 Hz u skladu sa EN/IEC 60068-2-6
Mehanička robusnost udara ubrzanje polovine sinusne periode: 15 Gn za 11 ms u skladu sa EN/IEC 60068-2-27
temperatura okoline za rad -20-60 °C
Standardi IACS E10
Standardi CSA C22.2 No 14
Standardi EN 60947-4-1
Standardi UL 508
Standardi IEC 60947-4-1
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman 12 x 24 h ciklusa u skladu sa EN/IEC 60068-2-30
zaštitni tretman 48 h u skladu sa EN/IEC 60070-2-11
zaštitni tretman TH u skladu sa EN/IEC 60068
nadmorska visina za rad uređaja <= 2000 m bez promene karakteristika
Otpornost na vatru 650 °C u skladu sa EN/IEC 60695-2-12
Otpornost na vatru 960 °C u skladu sa UL 94
IP stepen zaštite IP20
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060308EN_V2
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100411EN_V2
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
