OSNOVNE INFORMACIJE
[Ue] nazivni napon	600 V AC 50/60 Hz za kolo napajanja u skladu sa CSA
[Ue] nazivni napon	600 V AC 50/60 Hz za kolo napajanja u skladu sa UL
[Ue] nazivni napon	690 V AC 50/60 Hz za kolo napajanja u skladu sa IEC 60947-4-1
Tip mreže	AC
podešavanje termičkog preopterećenja	5-25 A
Upotreba releja	preopterećenje Imax > Ipodešeno
Upotreba releja	zaključan rotor, mehaničko zaglavljivanje I > 3 x Ipodešeno
Upotreba releja	osetljivost na gubitak faze

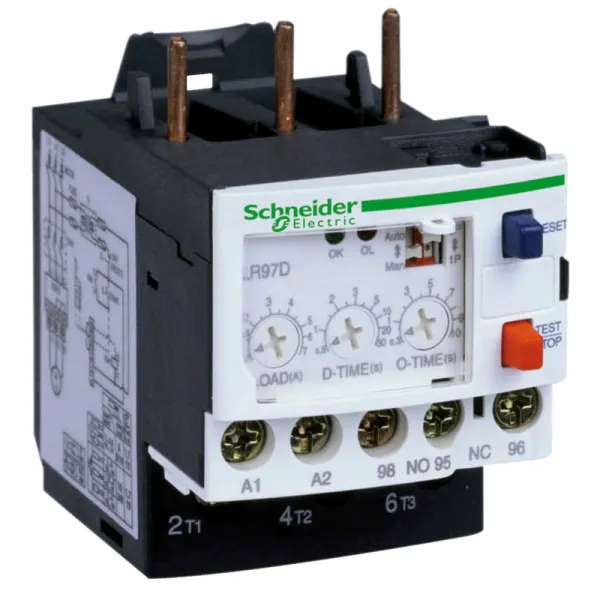

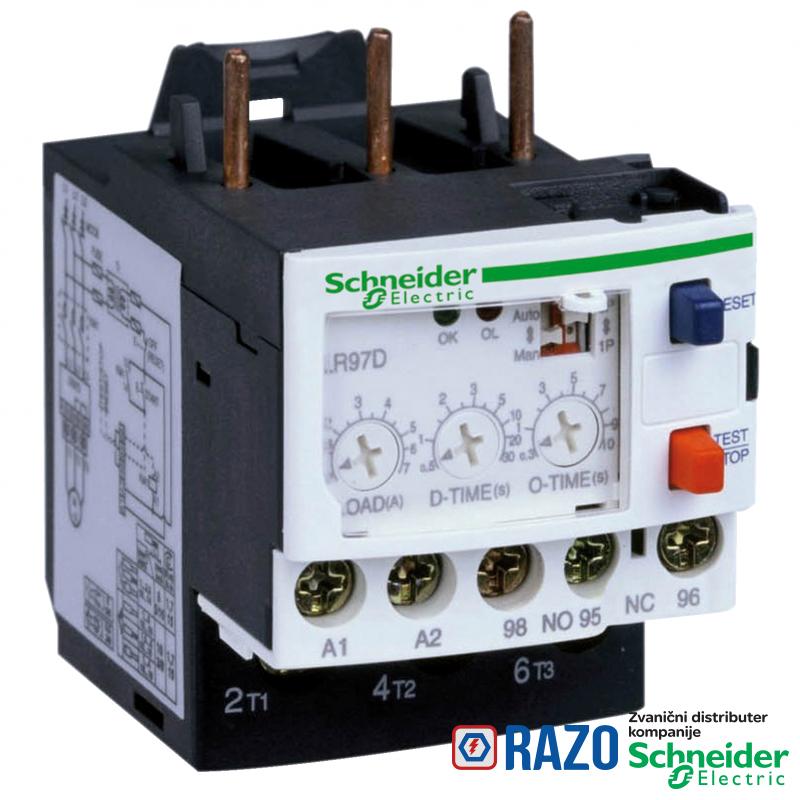

Tip proizvoda ili komponente	elektronski prekostrujni relej
ime proizvoda	TeSys D
grupa proizvoda	TeSys
[Us] nazivni napon	200...240 V AC
Količina po setu	set od 10
Kompatibilnost proizvoda	LC1D09...D38
Kratko ime uređaja	LR97

DOPUNSKE INFORMACIJE
opseg vremena	0.2...10 s - O-vremenski izbornik
opseg vremena	0.3...10 s - O-vremenski izbornik
opseg vremena	0.5..30 s - D-izbornik vremena
Mrežna frekvencija	50...60 Hz
Visina	67.5 mm
[Ith] dozvoljena termička struja u vazduhu	3 A za upravljačko kolo
moment pritezanja	upravljačko kolo: 0.6...1.2 N.m na stopica
moment pritezanja	kolo napajanja: 2 N.m na kabl
reset	automatski reset 120 s fiksno
reset	električni prekidom napajanja za minimalno 0.1 s
reset	ručni reset
osetljivost gubitka faze	< 3 s
tip zaštite	BS osigurač 3 A - za upravljačko kolo
tip zaštite	GB2 prekidač 3 A - za upravljačko kolo
tip zaštite	gG osigurač 3 A - za upravljačko kolo
signalna funkcija	2 LED
Masa proizvoda	0.172 kg
povezivanje - priključci	upravljačko kolo: kabl 1 x 1-25 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: stopica 1 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: stopica 2 x 1-25 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: stopica 2 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: kabl 1 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: kabl 1 x 1-4 mm²fleksibilni sa
povezivanje - priključci	kolo napajanja: kabl 1 x 1.5-10 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: stopica 1 x 1-4 mm²fleksibilni sa
povezivanje - priključci	kolo napajanja: stopica 1 x 1.5-10 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: kabl 2 x 1-25 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: kabl 2 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: stopica 1 x 1-25 mm²fleksibilni sa
[Uimp] nazivni podnosivi impulsni napon	6 kV
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa CSA
[Ui] nazivni napon izolacije	kolo napajanja: 600 V u skladu sa UL
[Ui] nazivni napon izolacije	kolo napajanja: 690 V u skladu sa IEC 60947-4-1
tip kontakata i sastav	1 C/O
podnosivi naponski udar	6 kV u skladu sa IEC 61000-4-5
prag okidanja	5...21 A
držač za montažu	direktno na kontaktor
držač za montažu	šina
kompatibilnost	LR97
Širina	45 mm
Dubina	67.5 mm
maksimalna snaga	28 W pri 110 V DC u skladu sa IEC 60947
maksimalna snaga	28 W pri 220 V DC u skladu sa IEC 60947
maksimalna snaga	55 W pri 24 V DC u skladu sa IEC 60947
maksimalna snaga	55 W pri 48 V DC u skladu sa IEC 60947
maksimalna snaga	140 VA pri 48 V AC u skladu sa IEC 60947
maksimalna snaga	360 VA pri 110 V AC u skladu sa IEC 60947
maksimalna snaga	360 VA pri 220 V AC u skladu sa IEC 60947
maksimalna snaga	70 VA pri 24 V AC u skladu sa IEC 60947

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	GOST
Standardi	IEC 60255-6
Standardi	IEC 60947
otpornost na elektromagnetno polje	10 V/m nivo 3
emisije vezane sa vodovima i zračenjem	10 V u skladu sa EN 61000-4-6
emisije vezane sa vodovima i zračenjem	klasa A u skladu sa EN 55011
temperatura okoline za rad	-25-60 °C u skladu sa IEC 60947-4-1
otpornost na udare	15 gn 11 ms u skladu sa IEC 60068-2-7
dielektrična snaga	2 V 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite	IP20 u skladu sa IEC 60529
otpornost na vibracije	4 gn u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje	-30-80 °C
zaštitni tretman	TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje	6 kV indirektno
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu
nadmorska visina za rad uređaja	2000 m
Otpornost na vatru	850 °C u skladu sa IEC 60695-2-1
otpornost na brze prelaze	2 kV

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI100407
EU RoHS direktiva	Usaglašeno
