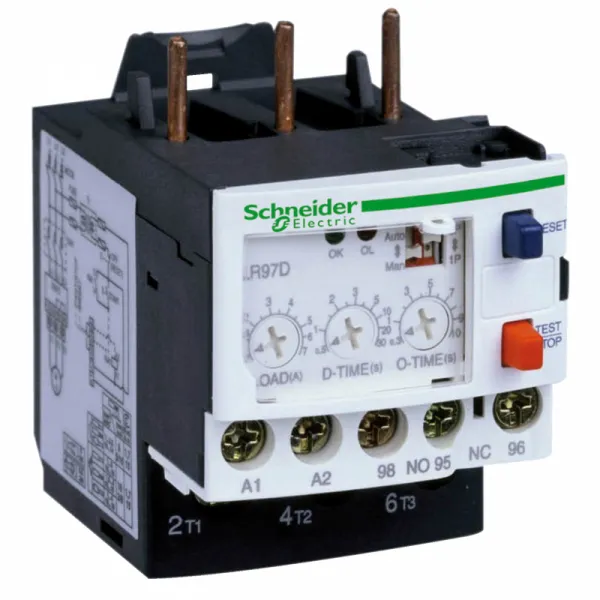

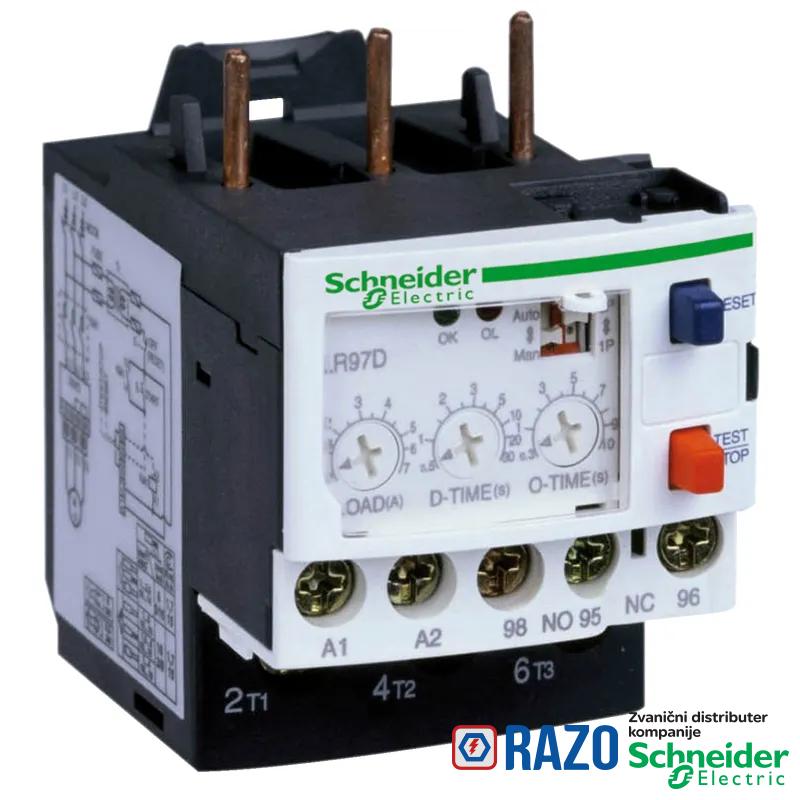

elektronski relej za preopterećenje motora TeSys - 20...38 A - 200...240 V AC

elektronski relej za preopterećenje motora TeSys - 20...38 A - 200...240 V AC

Šifra artikla: LR97D38M7
elektronski relej za preopterećenje motora TeSys - 20...38 A - 200...240 V AC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
12.027,60 RSD
12.027,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ue] nazivni napon 600 V AC 50/60 Hz za kolo napajanja u skladu sa CSA
[Ue] nazivni napon 600 V AC 50/60 Hz za kolo napajanja u skladu sa UL
[Ue] nazivni napon 690 V AC 50/60 Hz za kolo napajanja u skladu sa IEC 60947-4-1
Tip mreže AC
podešavanje termičkog preopterećenja 20-38 A
[Us] nazivni napon 200...240 V AC
Količina po setu set od 10
Upotreba releja preopterećenje Imax > Ipodešeno
Upotreba releja osetljivost na gubitak faze
Upotreba releja zaključan rotor, mehaničko zaglavljivanje I > 3 x Ipodešeno
Tip proizvoda ili komponente elektronski prekostrujni relej
ime proizvoda TeSys D
Kompatibilnost proizvoda LC1D25...D38
Kratko ime uređaja LR97
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
opseg vremena 0.2...10 s - O-vremenski izbornik
opseg vremena 0.3...10 s - O-vremenski izbornik
opseg vremena 0.5..30 s - D-izbornik vremena
Mrežna frekvencija 50...60 Hz
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa CSA
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa UL
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
tip kontakata i sastav 1 C/O
Visina 67.5 mm
[Ith] dozvoljena termička struja u vazduhu 3 A za upravljačko kolo
podnosivi naponski udar 6 kV u skladu sa IEC 61000-4-5
prag okidanja 20...34 A
moment pritezanja upravljačko kolo: 0.6...1.2 N.m na stopica
moment pritezanja kolo napajanja: 2 N.m na kabl
reset automatski reset 120 s fiksno
reset električni prekidom napajanja za minimalno 0.1 s
reset ručni reset
osetljivost gubitka faze < 3 s
držač za montažu direktno na kontaktor
držač za montažu šina
kompatibilnost LR97
tip zaštite BS osigurač 3 A - za upravljačko kolo
tip zaštite GB2 prekidač 3 A - za upravljačko kolo
tip zaštite gG osigurač 3 A - za upravljačko kolo
signalna funkcija 2 LED
Širina 45 mm
Dubina 67.5 mm
Masa proizvoda 0.172 kg
povezivanje - priključci upravljačko kolo: kabl 1 x 1-25 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: kabl 1 x 2.5-10 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: stopica 1 x 1-6 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: stopica 1 x 2.5-10 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: kabl 1 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: kabl 2 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: stopica 1 x 1-25 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: stopica 1 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: stopica 2 x 1-25 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: stopica 2 x 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: kabl 2 x 1-25 mm²
povezivanje - priključci kolo napajanja: kabl 1 x 1-6 mm²fleksibilni bez kablovskog završetka
[Uimp] nazivni podnosivi impulsni napon 6 kV
maksimalna snaga 28 W pri 110 V DC u skladu sa IEC 60947
maksimalna snaga 28 W pri 220 V DC u skladu sa IEC 60947
maksimalna snaga 55 W pri 24 V DC u skladu sa IEC 60947
maksimalna snaga 55 W pri 48 V DC u skladu sa IEC 60947
maksimalna snaga 140 VA pri 48 V AC u skladu sa IEC 60947
maksimalna snaga 360 VA pri 110 V AC u skladu sa IEC 60947
maksimalna snaga 360 VA pri 220 V AC u skladu sa IEC 60947
maksimalna snaga 70 VA pri 24 V AC u skladu sa IEC 60947
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST
Sertifikacija proizvoda UL
otpornost na vibracije 4 gn u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje -30-80 °C
Standardi IEC 60947
Standardi IEC 60255-6
otpornost na elektromagnetno polje 10 V/m nivo 3
emisije vezane sa vodovima i zračenjem 10 V u skladu sa EN 61000-4-6
emisije vezane sa vodovima i zračenjem klasa A u skladu sa EN 55011
temperatura okoline za rad -25-60 °C u skladu sa IEC 60947-4-1
zaštitni tretman TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje 6 kV indirektno
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu
nadmorska visina za rad uređaja 2000 m
otpornost na udare 15 gn 11 ms u skladu sa IEC 60068-2-7
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
dielektrična snaga 2 V 50 Hz u skladu sa IEC 60255-5
otpornost na brze prelaze 2 kV
IP stepen zaštite IP20 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100407
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
