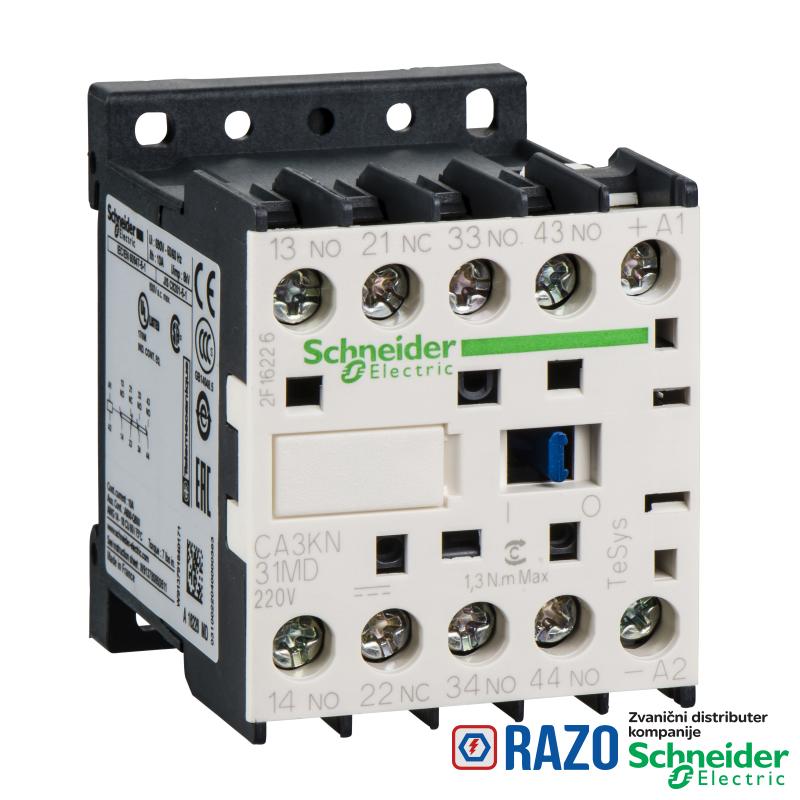

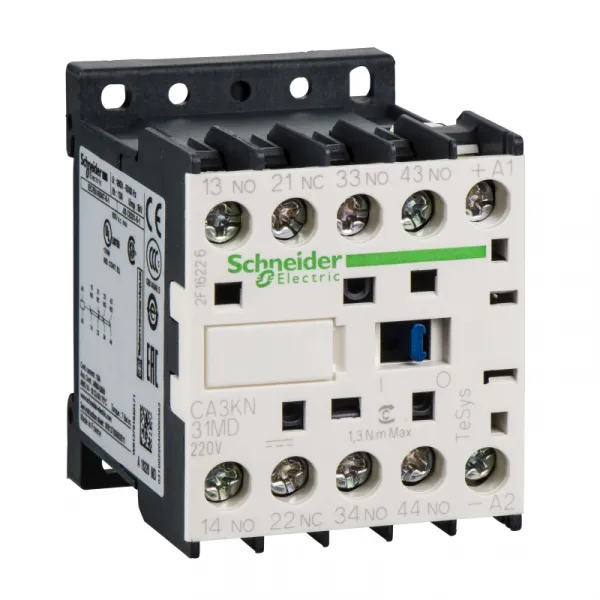

TeSys K pomoćni kontaktor - 3 NO + 1 NC - <= 690 V - 220 V DC standardni kalem

TeSys K pomoćni kontaktor - 3 NO + 1 NC - <= 690 V - 220 V DC standardni kalem

Šifra artikla: CA3KN31MD
TeSys K pomoćni kontaktor - 3 NO + 1 NC - <= 690 V - 220 V DC standardni kalem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
4.340,40 RSD
4.340,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ue] nazivni napon <= 690 V <= 400 Hz
Grupa proizvoda TeSys K kontrolni relej
tip upravljačkog kola DC standardno
napon upravljačkog kola 220 V DC
primena kontaktora upravljačko kolo
Tip proizvoda ili komponente upravljačka ploča
ime proizvoda TeSys CAK
grupa proizvoda TeSys
raspored kontakata 3 NO + 1 NC
kategorija upotrebe DC-13
kategorija upotrebe AC-15
Kratko ime uređaja CA3K
DOPUNSKE INFORMACIJE
minimalna struja preklapanja 5 mA
Visina 58 mm
ograničenje napona upravljačkog kola u radu: 0.8...1.15 Uc 50 °C)
ograničenje napona upravljačkog kola propad napona: 0.1...0.75 Uc 50 °C)
udaljenost nepreklapanja 0.5 mm
[Ith] dozvoljena termička struja u vazduhu 10 A pri <50 °C
Nosači za montažu ploča
Nosači za montažu šina
otpornost na mikroprekide 2 milisekundi
snaga držanja u W 3-3 W pri 20 °C
otpornost izolacije > 10 MOhm
Irms nazivna moć uključenja 110 A u skladu sa IEC 60947
pripadajući osigurač 10 A gG u skladu sa IEC 60947
pripadajući osigurač 10 A gG u skladu sa VDE 0660
Masa proizvoda 0.225 kg
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni bez kablovskog završetka
minimalni napon preklapanja 17 V
maksimalni radni ciklus 10000 ciklusa/h
moment pritezanja 1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja 1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 6 mm
mehanička trajnost 20 miliona ciklusa
udarna snaga u W 3-3 W 20 °C)
kompatibilnost CA3K
vreme uključenja/isključenja 10 ms isključenje kalema i otvaranje NO
vreme uključenja/isključenja 30...40 ms uključenje kalema i zatvaranje NO
vreme uključenja/isključenja 15 ms isključenje kalema i zatvaranje NC
vreme uključenja/isključenja 25...35 ms uključenje kalema i otvaranje NC
Širina 45 mm
Dubina 57 mm
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947
[Ui] nazivni napon izolacije 750 V u skladu sa VDE 0110 grupa C
[Ui] nazivni napon izolacije 690 V u skladu sa BS 5424
[Ui] nazivni napon izolacije 600 V u skladu sa CSA C22.2 No 14
disipacija toplote 3-3 W
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost udara kontaktor nije u radu: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Temperatura okoline za rad uređaja -25-50 °C
standardi BS 5424
standardi IEC 60947
standardi NF C 63-140
standardi VDE 0660
otpornost na plamen V1 u skladu sa UL 94
otpornost na plamen zahtev 2 u skladu sa NF F 16-101
otpornost na plamen zahtev 2 u skladu sa NF F 16-102
Temperatura okoline za skladištenje -50-80 °C
zaštitni tretman TC u skladu sa IEC 60068
IP stepen zaštite IP2x
nadmorska visina za rad uređaja 2000 m bez smanjenja karakteristika
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1503003EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1503003EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
TeSys K pomoćni kontaktor - 3 NO + 1 NC - <= 690 V - 220 V DC standardni kalem
