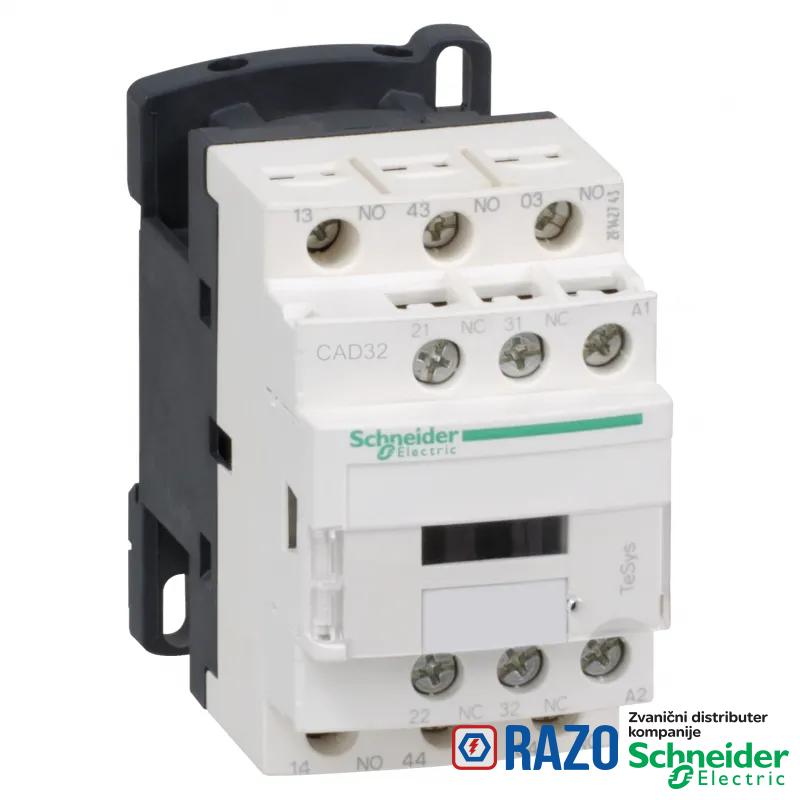

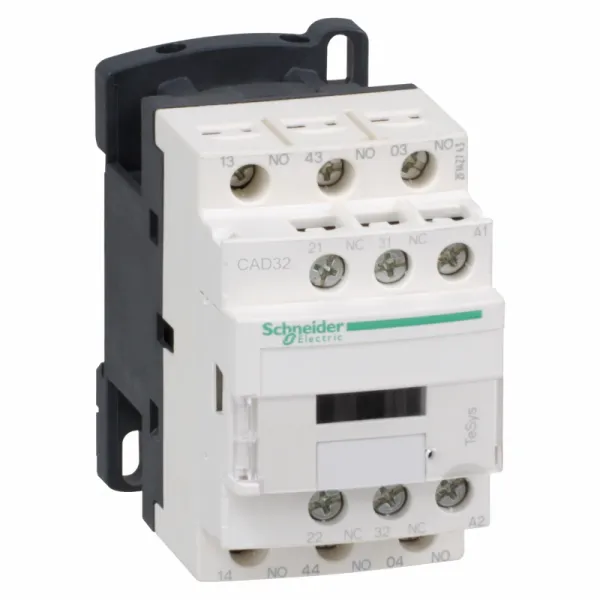

TeSys D pomoćni kontaktor - 3 NO + 2 NC - <= 690 V - 400 V AC standardni kalem

TeSys D pomoćni kontaktor - 3 NO + 2 NC - <= 690 V - 400 V AC standardni kalem

Šifra artikla: CAD32V7
TeSys D pomoćni kontaktor - 3 NO + 2 NC - <= 690 V - 400 V AC standardni kalem
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.923,18 RSD
3.923,19 RSD
Ušteda: -0,01 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda TeSys D kontrolni relej
primena kontaktora upravljačko kolo
Tip proizvoda ili komponente upravljačka ploča
ime proizvoda TeSys CAD
grupa proizvoda TeSys
Kratko ime uređaja CAD
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
minimalna struja preklapanja 5 mA
Mehanička robusnost udara na otvorenom releju: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost udara na zatvorenom releju: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost vibracije na otvorenom releju: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost vibracije na zatvorenom releju: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
[Ue] nazivni napon <= 690 V AC 25...400 Hz
Visina 77 mm
ograničenje napona upravljačkog kola u radu: 0.8...1.1 Uc pri 50 Hz
ograničenje napona upravljačkog kola u radu: 0.85...1.1 Uc pri 60 Hz
ograničenje napona upravljačkog kola propad napona: 0.3...0.6 Uc
[Ith] dozvoljena termička struja u vazduhu 10 A pri <60 °C
Nosači za montažu ploča
Nosači za montažu šina
tip upravljačkog kola AC pri 50/60 Hz
napon upravljačkog kola 400 V AC 50/60 Hz
otpornost izolacije > 10 MOhm
Irms nazivna moć uključenja 140 A AC u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC u skladu sa IEC 60947-5-1
pripadajući osigurač 10 A gG u skladu sa IEC 60947-5-1
Masa proizvoda 0.58 kg
udarna snaga u VA 70-70 VA 50 Hz 20 °C)
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
raspored kontakata 3 NO + 2 NC
kategorija upotrebe AC-15
kategorija upotrebe AC-14
kategorija upotrebe DC-13
minimalni napon preklapanja 17 V
maksimalni radni ciklus 180 ciklusa/min
moment pritezanja 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
mehanička trajnost 30 miliona ciklusa
kompatibilnost CAD
snaga držanja u VA 8-8 VA 50 Hz 20 °C)
vreme uključenja/isključenja 12...22 ms uključenje kalema i zatvaranje NO
vreme uključenja/isključenja 4...12 ms isključenje kalema i otvaranje NO
vreme uključenja/isključenja 4...19 ms uključenje kalema i otvaranje NC
vreme uključenja/isključenja 6...17 ms isključenje kalema i zatvaranje NC
Širina 45 mm
Dubina 84 mm
[Ui] nazivni napon izolacije 600 V UL sertifikovano
[Ui] nazivni napon izolacije 600 V CSA sertifikovano
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947-5-1
[Icw] kratkotrajna podnosiva struja kratkog spoja 100 A - 1 s
[Icw] kratkotrajna podnosiva struja kratkog spoja 120 A - 500 ms
[Icw] kratkotrajna podnosiva struja kratkog spoja 140 A - 100 ms
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -40-70 °C
standardi BS 4794
standardi EN 60947-5
standardi IEC 60947-5-1
standardi NF C 63-140
standardi VDE 0660
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068
IP stepen zaštite IP2x prednja strana u skladu sa VDE 0106
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110230EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1102030EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
