OSNOVNE INFORMACIJE
kategorija upotrebe	AC-15
kategorija upotrebe	DC-13
[Ue] nazivni napon	<= 690 V <= 400 Hz

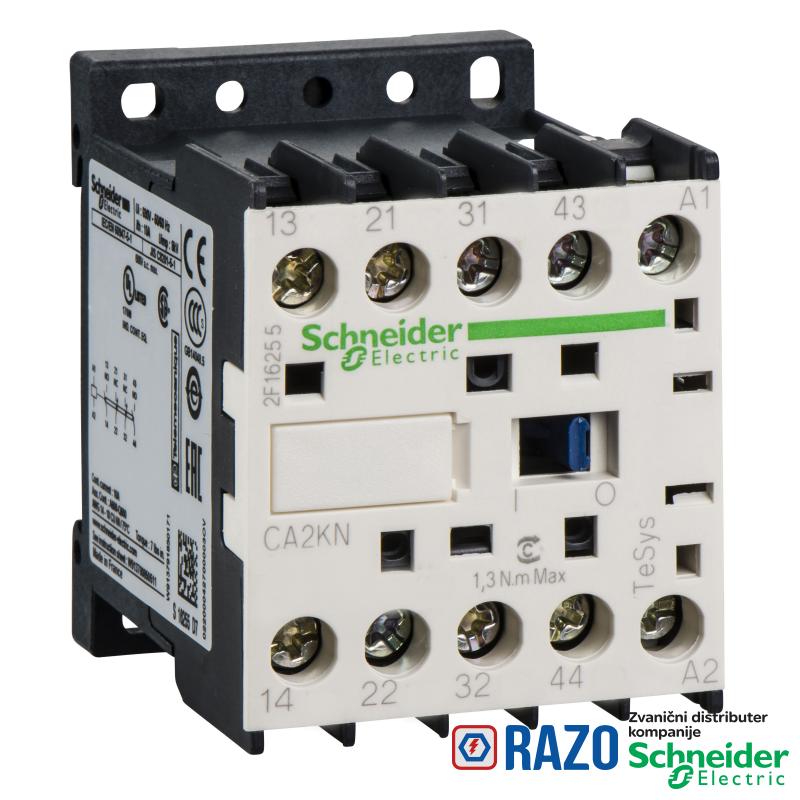

Grupa proizvoda	TeSys K kontrolni relej
tip upravljačkog kola	AC pri 50/60 Hz
napon upravljačkog kola	42 V AC 50/60 Hz
primena kontaktora	upravljačko kolo
Tip proizvoda ili komponente	upravljačka ploča
ime proizvoda	TeSys CAK
Kratko ime uređaja	CA2K
grupa proizvoda	TeSys
raspored kontakata	2 NO + 2 NC

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	5 mA
Visina	58 mm
minimalni napon preklapanja	17 V
maksimalni radni ciklus	10000 ciklusa/h
ograničenje napona upravljačkog kola	propad napona: 0.2...0.75 Uc 50 °C)
ograničenje napona upravljačkog kola	u radu: 0.8...1.15 Uc 50 °C)
udaljenost nepreklapanja	0.5 mm
[Ith] dozvoljena termička struja u vazduhu	10 A pri <50 °C
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja	1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 6 mm
Nosači za montažu	šina
Nosači za montažu	ploča
mehanička trajnost	10 miliona ciklusa
kompatibilnost	CA2K
otpornost na mikroprekide	2 milisekundi
snaga držanja u VA	4.5-4.5 VA 20 °C)
vreme uključenja/isključenja	10...20 ms isključenje kalema i otvaranje NO
vreme uključenja/isključenja	10...20 ms uključenje kalema i zatvaranje NO
vreme uključenja/isključenja	15...25 ms isključenje kalema i zatvaranje NC
vreme uključenja/isključenja	5...15 ms uključenje kalema i otvaranje NC
otpornost izolacije	> 10 MOhm
Širina	45 mm
Irms nazivna moć uključenja	110 A u skladu sa IEC 60947
Dubina	57 mm
[Ui] nazivni napon izolacije	690 V u skladu sa IEC 60947
[Ui] nazivni napon izolacije	750 V u skladu sa VDE 0110 grupa C
[Ui] nazivni napon izolacije	690 V u skladu sa BS 5424
[Ui] nazivni napon izolacije	600 V u skladu sa CSA C22.2 No 14
pripadajući osigurač	10 A gG u skladu sa IEC 60947
pripadajući osigurač	10 A gG u skladu sa VDE 0660
Masa proizvoda	0.18 kg
udarna snaga u VA	30-30 VA 20 °C)
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni bez kablovskog završetka
disipacija toplote	1.3-1.3 W

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Mehanička robusnost	vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	vibracije na kontaktor u radu: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost	udara kontaktor nije u radu: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost	udara na kontaktor u radu: 15 Gn za 11 ms u skladu sa IEC 60068-2-27
otpornost na plamen	V1 u skladu sa UL 94
otpornost na plamen	zahtev 2 u skladu sa NF F 16-101
otpornost na plamen	zahtev 2 u skladu sa NF F 16-102
Temperatura okoline za rad uređaja	-25-50 °C
Temperatura okoline za skladištenje	-50-80 °C
standardi	BS 5424
standardi	IEC 60947
standardi	NF C 63-140
standardi	VDE 0660
zaštitni tretman	TC u skladu sa IEC 60068
IP stepen zaštite	IP2x
nadmorska visina za rad uređaja	2000 m bez smanjenja karakteristika

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1503003EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1503003EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
