OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	3
[Ith] dozvoljena termička struja u vazduhu	630 A pri <40 °C
Tip mreže	AC
Tip mreže	DC
opis zaštićenih polova	3t

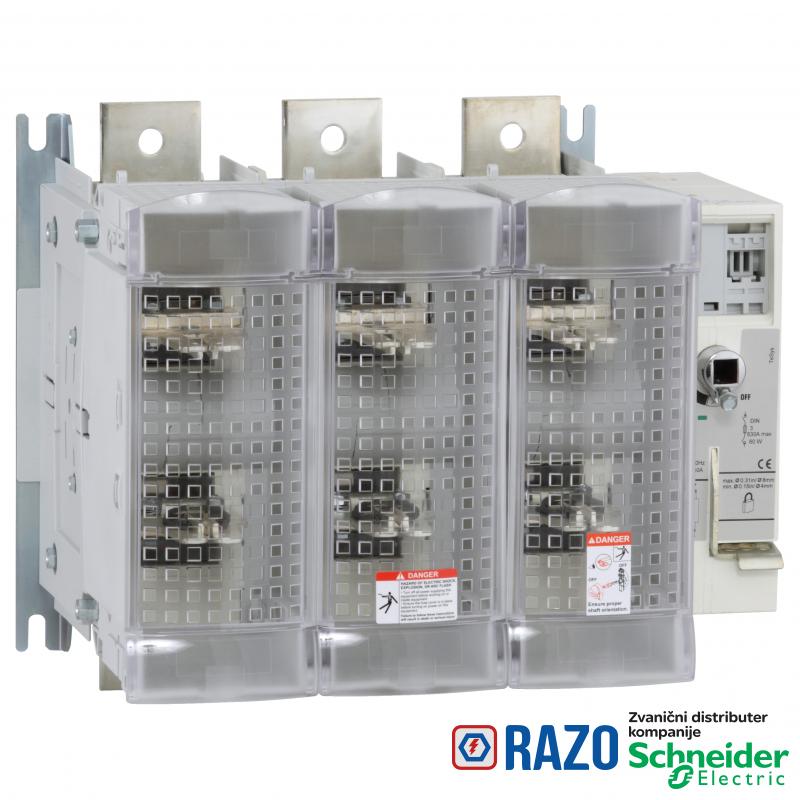

Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	TeSys GS
grupa proizvoda	TeSys
tip kontakata i sastav	3 NO
[Ie] nazivna radna struja	400 A pri 440 V 2 pola serijski po fazi sa poklopcima priključaka DC-23A
[Ie] nazivna radna struja	630 A pri 440 V 2 pola serijski po fazi sa poklopcima priključaka DC-23B
[Ie] nazivna radna struja	315 A pri 690 V AC-23A
[Ie] nazivna radna struja	400 A pri 690 V AC-23B
[Ie] nazivna radna struja	500 A pri 500 V AC-23A
[Ie] nazivna radna struja	500 A pri 500 V AC-23B
[Ie] nazivna radna struja	630 A pri 400 V AC-23A
[Ie] nazivna radna struja	630 A pri 400 V AC-23B
tip osigurača	DIN
Broj polova	3P
Kratko ime uređaja	GS2S

DOPUNSKE INFORMACIJE
tip radne ručice	spoljašnja desna
tip radne ručice	spoljašnja prednja
tip radne ručice	direktna prednja
Nosači za montažu	ploča
povezivanje - priključci	kolo napajanja: sabirnice63-63 mm²
povezivanje - priključci	kolo napajanja: prstenaste stopice 2 kabl(ovi) 150-150 mm²
povezivanje - priključci	kolo napajanja: prstenaste stopice 2 kabl(ovi) 300-300 mm²
moć uključenja	6300 A pri 400 V AC-23B
[Uimp] nazivni podnosivi impulsni napon	12 kV
podnosivi kratki spoj	70 kA
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	100 kA pri 400 V sa zaštitom sa gG osiguračima
električna trajnost	1000 ciklusa AC-23A
električna trajnost	1000 ciklusa AC-23B
električna trajnost	200 ciklusa DC-23A
električna trajnost	200 ciklusa DC-23B
mehanička trajnost	8000 ciklusa
kompatibilnost	GS2S
moment pritezanja	kolo napajanja: 44-44 N.m
nazivna snaga u W	295 kW pri 690 V
nazivna snaga u W	355 kW pri 400 V
nazivna snaga u W	355 kW pri 500 V
nazivna snaga u W	400 kW pri 690 V
prekidna moć	5040 A pri 400 V (AC-23B)

OKRUžENJE
Sertifikacija proizvoda	CE
Visina	300 mm
Temperatura okoline za rad uređaja	-20-70 °C
Standardi	IEC 60947-3
Masa proizvoda	16 kg
Temperatura okoline za skladištenje	-40-80 °C
IP stepen zaštite	IP20 u skladu sa IEC 60529 (sa poklopcem priključaka)
otpornost na vatru	850 °C poklopac osigurača u skladu sa IEC 60695-2-1
otpornost na vatru	960 °C kućište u skladu sa IEC 60695-2-1
Širina	364 mm
Dubina	250 mm

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP121004EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
