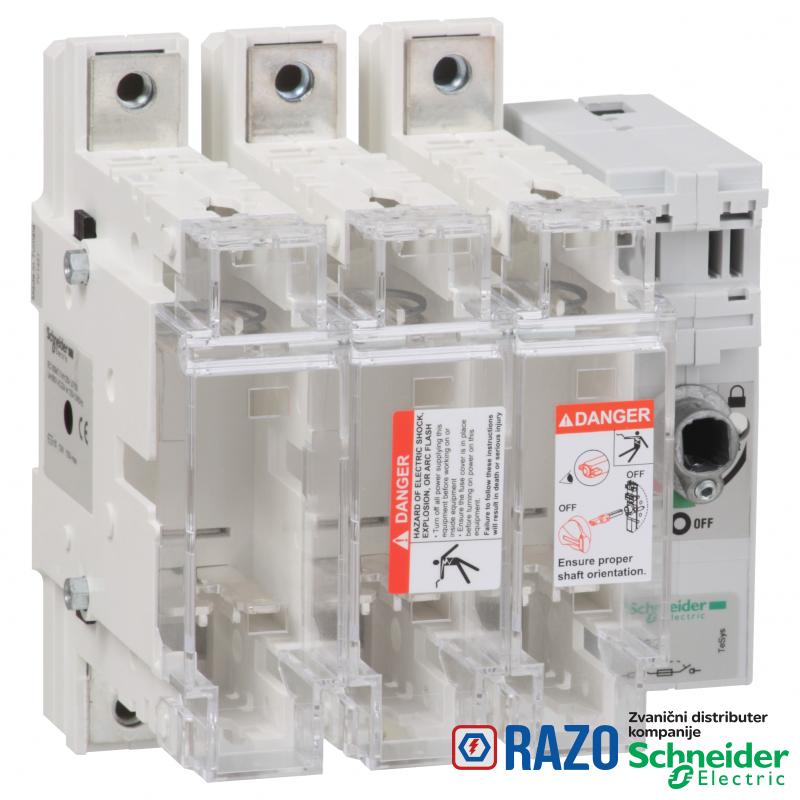

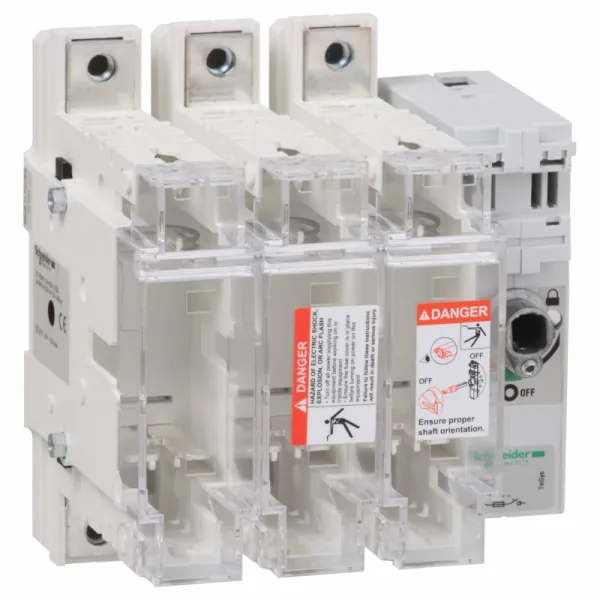

TeSys GS - rastavljač sa osiguračima - 3 P - 400A - DIN 2

TeSys GS - rastavljač sa osiguračima - 3 P - 400A - DIN 2

Šifra artikla: GS2QQ3
TeSys GS - rastavljač sa osiguračima - 3 P - 400A - DIN 2
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
183.494,40 RSD
183.494,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača 2
[Ith] dozvoljena termička struja u vazduhu 400 A pri <40 °C
Tip mreže DC
Tip mreže AC
opis zaštićenih polova 3t
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda TeSys GS
grupa proizvoda TeSys
tip kontakata i sastav 3 NO
[Ie] nazivna radna struja 200 A pri 440 V 2 pola serijski po fazi sa poklopcima priključaka DC-23A
[Ie] nazivna radna struja 315 A pri 440 V 2 pola serijski po fazi sa poklopcima priključaka DC-23B
[Ie] nazivna radna struja 250 A pri 690 V AC-23A
[Ie] nazivna radna struja 315 A pri 500 V AC-23A
[Ie] nazivna radna struja 315 A pri 500 V AC-23B
[Ie] nazivna radna struja 400 A pri 400 V AC-23A
[Ie] nazivna radna struja 400 A pri 400 V AC-23B
tip osigurača DIN
Broj polova 3P
Kratko ime uređaja GS2Q
DOPUNSKE INFORMACIJE
tip radne ručice spoljašnja prednja
tip radne ručice spoljašnja desna
Nosači za montažu ploča
povezivanje - priključci kolo napajanja: sabirnice45-45 mm²
povezivanje - priključci kolo napajanja: prstenaste stopice185-240 mm²
moć uključenja 4000 A pri 400 V AC-23B
[Uimp] nazivni podnosivi impulsni napon 8 kV
podnosivi kratki spoj 40 kA
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja 50 kA pri 400 V sa zaštitom sa gG osiguračima
električna trajnost 1000 ciklusa AC-23A
električna trajnost 1000 ciklusa AC-23B
električna trajnost 200 ciklusa DC-23A
električna trajnost 200 ciklusa DC-23B
mehanička trajnost 10000 ciklusa
kompatibilnost GS2Q
moment pritezanja kolo napajanja: 25-25 N.m
nazivna snaga u W 220 kW pri 690 V
nazivna snaga u W 220 kW pri 500 V
nazivna snaga u W 220 kW pri 400 V
nazivna snaga u W 95 kW pri 690 V
prekidna moć 3200 A pri 400 V (AC-23B)
OKRUžENJE
Sertifikacija proizvoda CE
Visina 205 mm
Temperatura okoline za rad uređaja -20-70 °C
Standardi IEC 60947-3
Masa proizvoda 4.8 kg
Temperatura okoline za skladištenje -40-80 °C
IP stepen zaštite IP20 u skladu sa IEC 60529 (sa poklopcem priključaka)
otpornost na vatru 850 °C poklopac osigurača u skladu sa IEC 60695-2-1
otpornost na vatru 960 °C kućište u skladu sa IEC 60695-2-1
Širina 252 mm
Dubina 149 mm
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
RoHS regulativa za Kinu X
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
