OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
veličina osigurača	10 x 38 mm
[Ith] dozvoljena termička struja u vazduhu	32 A pri <40 °C
Tip mreže	AC
Tip mreže	DC
opis zaštićenih polova	3t

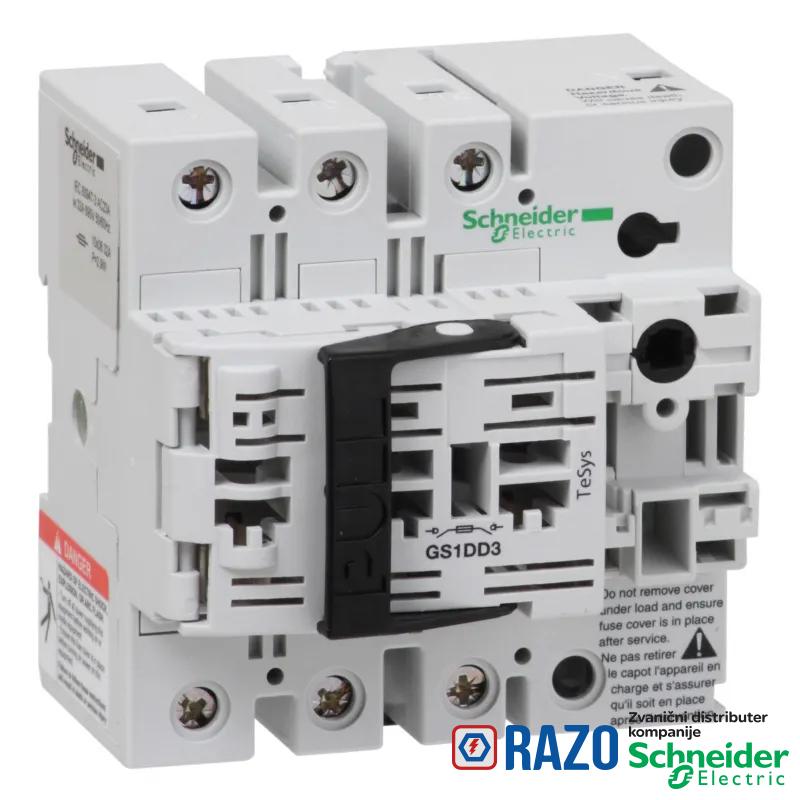

Tip proizvoda ili komponente	rastavljač sa osiguračima
ime proizvoda	TeSys GS
grupa proizvoda	TeSys
tip kontakata i sastav	3 NO
[Ie] nazivna radna struja	20 A pri 440 V 2 pola serijski po fazi DC-23A
[Ie] nazivna radna struja	20 A pri 440 V 2 pola serijski po fazi DC-23B
[Ie] nazivna radna struja	32 A pri 400 V AC-23A
[Ie] nazivna radna struja	32 A pri 400 V AC-23B
[Ie] nazivna radna struja	32 A pri 500 V AC-23A
[Ie] nazivna radna struja	32 A pri 500 V AC-23B
[Ie] nazivna radna struja	32 A pri 690 V AC-23A
[Ie] nazivna radna struja	32 A pri 690 V AC-23B
tip osigurača	NFC
Broj polova	3P
Primena uređaja	zaštita
Kratko ime uređaja	GS1 DD

DOPUNSKE INFORMACIJE
tip radne ručice	direktna prednja
tip radne ručice	spoljašnja leva
tip radne ručice	spoljašnja desna
tip radne ručice	spoljašnja prednja
Nosači za montažu	ploča
Nosači za montažu	šina
povezivanje - priključci	kolo napajanja: vijčani priključni blokovi2.5-16 mm² fleksibilni
moć uključenja	320 A pri 400 V AC-23B
[Uimp] nazivni podnosivi impulsni napon	8 kV
podnosivi kratki spoj	5.5 kA
[Ui] nazivni napon izolacije	800 V AC 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	100 kA pri 400 V sa zaštitom sa gG osiguračima
električna trajnost	1500 ciklusa AC-23A
električna trajnost	1500 ciklusa AC-23B
električna trajnost	300 ciklusa DC-23A
električna trajnost	300 ciklusa DC-23B
mehanička trajnost	20000 ciklusa
kompatibilnost	GS1 DD
moment pritezanja	kolo napajanja: 3-3 N.m - na vijčani priključni blokovi
nazivna snaga u W	15 kW pri 400 V
nazivna snaga u W	18.5 kW pri 500 V
nazivna snaga u W	25 kW pri 690 V
prekidna moć	256 A pri 400 V (AC-23B)

OKRUžENJE
Sertifikacija proizvoda	CE
Visina	98 mm
Temperatura okoline za rad uređaja	-20-70 °C
Standardi	IEC 60947-3
Masa proizvoda	0.46 kg
Temperatura okoline za skladištenje	-40-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 u skladu sa IEC 60529 (sa poklopcem priključaka)
otpornost na vatru	960 °C kućište u skladu sa IEC 60695-2-1
Širina	96 mm
Dubina	112 mm

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
EU RoHS direktiva	Usaglašeno
