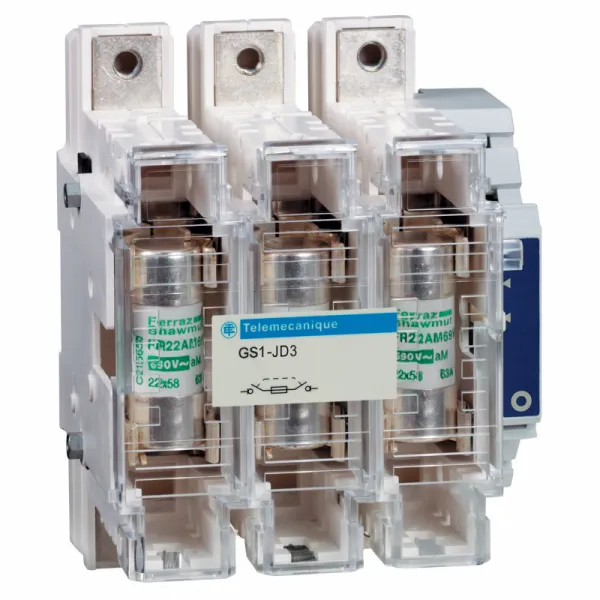

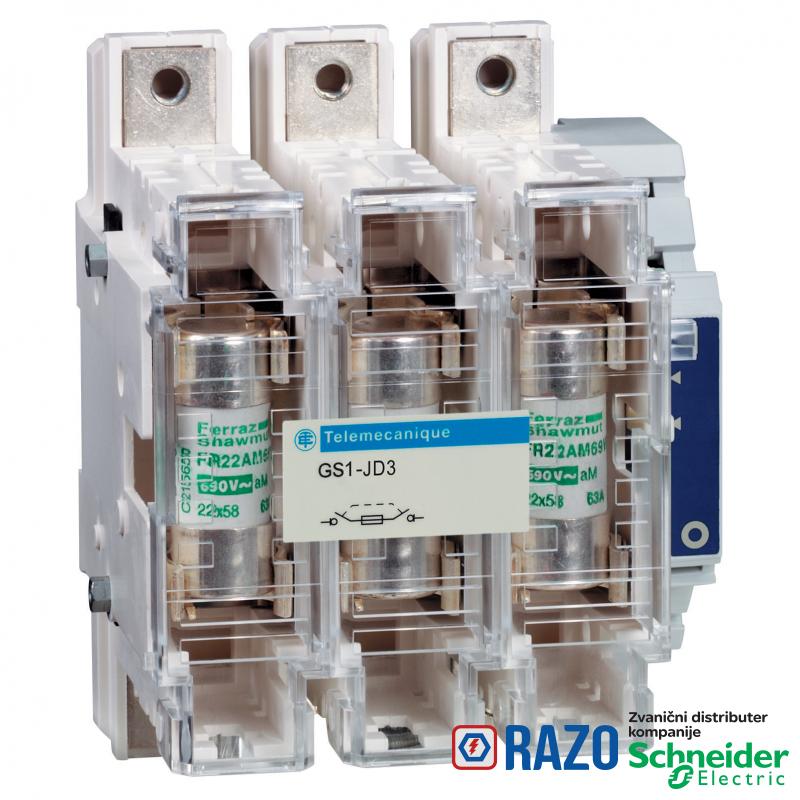

TeSys GS - rastavljač sa osiguračima - 3 P - 100 A - NFC 22 x 58 mm

TeSys GS - rastavljač sa osiguračima - 3 P - 100 A - NFC 22 x 58 mm

Šifra artikla: GS1JD3
TeSys GS - rastavljač sa osiguračima - 3 P - 100 A - NFC 22 x 58 mm
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
52.720,80 RSD
52.720,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
veličina osigurača 22 x 58 mm
[Ith] dozvoljena termička struja u vazduhu 100 A pri <40 °C
Tip mreže AC
Tip mreže DC
opis zaštićenih polova 3t
Tip proizvoda ili komponente rastavljač sa osiguračima
ime proizvoda TeSys GS
grupa proizvoda TeSys
tip kontakata i sastav 3 NO
[Ie] nazivna radna struja 100 A pri 440 V 2 pola serijski po fazi DC-23A
[Ie] nazivna radna struja 100 A pri 440 V 2 pola serijski po fazi DC-23B
[Ie] nazivna radna struja 100 A pri 690 V sa poklopcem priključaka AC-23A
[Ie] nazivna radna struja 100 A pri 690 V sa poklopcem priključaka AC-23B
[Ie] nazivna radna struja 100 A pri 400 V AC-23A
[Ie] nazivna radna struja 100 A pri 400 V AC-23B
[Ie] nazivna radna struja 100 A pri 500 V AC-23A
[Ie] nazivna radna struja 100 A pri 500 V AC-23B
tip osigurača NFC
Broj polova 3P
Primena uređaja zaštita
Kratko ime uređaja GS1 J
DOPUNSKE INFORMACIJE
tip radne ručice direktna desna strana
Nosači za montažu ploča
povezivanje - priključci kolo napajanja: sabirnice
povezivanje - priključci kolo napajanja: prstenaste stopice25-95 mm² fleksibilni
moć uključenja 1000 A pri 400 V AC-23B
[Uimp] nazivni podnosivi impulsni napon 8 kV
podnosivi kratki spoj 20 kA
[Ui] nazivni napon izolacije 750 V AC 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja 100 kA pri 400 V sa zaštitom sa gG osiguračima
električna trajnost 1500 ciklusa AC-23A
električna trajnost 1500 ciklusa AC-23B
električna trajnost 300 ciklusa DC-23A
električna trajnost 300 ciklusa DC-23B
mehanička trajnost 10000 ciklusa
kompatibilnost GS1 J
moment pritezanja kolo napajanja: 12-12 N.m - na sabirnice
moment pritezanja kolo napajanja: 12-12 N.m - na prstenaste stopice
nazivna snaga u W 55 kW pri 400 V
nazivna snaga u W 75 kW pri 500 V
nazivna snaga u W 90 kW pri 690 V
prekidna moć 800 A pri 400 V (AC-23B)
OKRUžENJE
Sertifikacija proizvoda CE
Visina 162 mm
Temperatura okoline za rad uređaja -20-70 °C
Standardi IEC 60947-3
Masa proizvoda 1.5 kg
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 u skladu sa IEC 60529 (sa poklopcem priključaka)
otpornost na vatru 850 °C poklopac osigurača u skladu sa IEC 60695-2-1
otpornost na vatru 960 °C kućište u skladu sa IEC 60695-2-1
Širina 150 mm
Dubina 116 mm
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
RoHS regulativa za Kinu X
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
