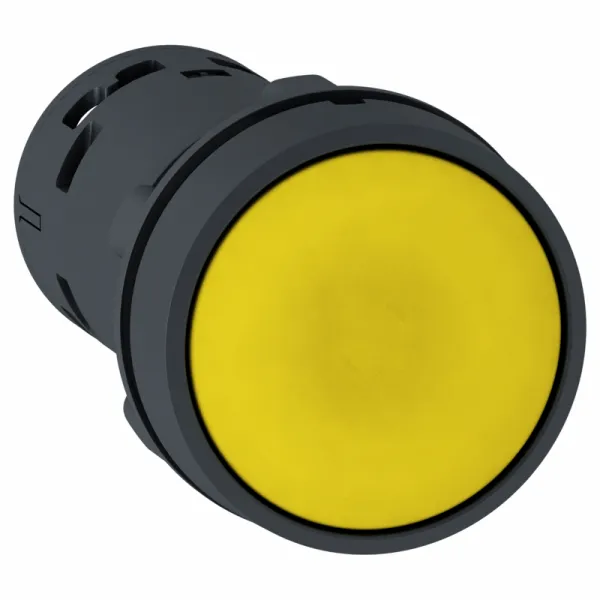

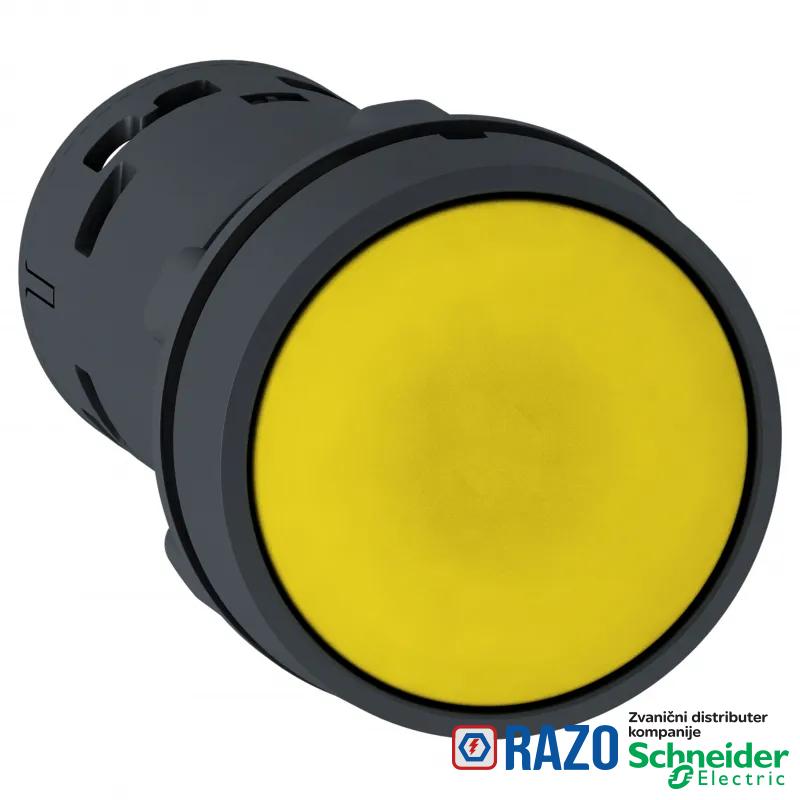

Taster sa povratkom NO
Schneider Electric

Taster sa povratkom NO

Šifra artikla: SC1574
Model: XB7NA81
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony XB7
prečnik za montiranje 22 mm
tip glave uređaja sa povratkom
Tip proizvoda ili komponente taster
oblik glave signalne jedinice okrugla
IP stepen zaštite IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite IP65 u skladu sa IEC 60529 (prednji deo)
prezentacija uređaja monolithic product
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav 1 NO
prodaja po nedeljivim količinama 10
profil glave uređaja žuta udubljena, neoznačeno
Kratko ime uređaja XB7
DOPUNSKE INFORMACIJE
opis priključaka ISO n°1 (13-14)NO
zaštita od kratkog spoja 4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
centar za fiksiranje >= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje >= 30 x 40 mm (nosač panela) plastika 2-6 mm
pozitivno otvaranje sa (samo NO)
način fiksiranja maticom za fiksiranje ispod glave: 2-2.4 N.m
Masa proizvoda 0.021 kg
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina 29 mm
električna trajnost 1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije 250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ie] nazivna radna struja 0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
operacija kontakata sporo isključenje
mehanička trajnost 1000000 ciklusa
kompatibilnost XB7
električna pouzdanost IEC 60947-5-4 λ <= 10exp(-6) pri 17 V, 5 mA u skladu sa EN/IEC 60947-5-4
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina 29 mm
CAD ukupna dubina 51.5 mm
oblik glave zavrtnja ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda GOST
Temperatura okoline za rad uređaja -25-70 °C
Standardi CSA C22.2 No 14
Standardi JIS C 4520
Standardi UL 508
Standardi EN/IEC 60947-1
Standardi EN/IEC 60947-5-1
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 61140
NEMA stepen zaštite NEMA 12 u skladu sa UL 50 E
NEMA stepen zaštite NEMA 3 u skladu sa UL 50 E
Tretman zaštite TH
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1805012EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1805012EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

Naziv proizvoda: Taster sa povratkom neoznačeni
Materijal I oblik glave: Plastika,okrugla (ravna)
Broj kontakata:1-1NO
Boja glave: Žuta
