| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Harmony XB7 |
| svetlosni izvor | LED |
| prečnik za montiranje | 22 mm |
| tip glave uređaja | sa povratkom |
| Tip proizvoda ili komponente | illuminated push-button |
| oblik glave signalne jedinice | okrugla |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (zadnji deo) |
| IP stepen zaštite | IP54 u skladu sa IEC 60529 (prednji deo) |
| prezentacija uređaja | monolithic product |
| povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 |
| povezivanje - priključci | vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| tip kontakata i sastav | 1 NO |
| prodaja po nedeljivim količinama | 10 |
| profil glave uređaja | zelena udubljena, neoznačeno |
| Kratko ime uređaja | XB7 |
| [Us] nazivni napon | 230 V AC pri 50/60 Hz |
| baza sijalice | integrisan LED |
| DOPUNSKE INFORMACIJE | |
|---|---|
| opis priključaka ISO n°1 | (13-14)NO |
| zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| centar za fiksiranje | >= 30 x 40 mm (nosač panela) metal 1-6 mm |
| centar za fiksiranje | >= 30 x 40 mm (nosač panela) plastika 2-6 mm |
| pozitivno otvaranje | bez |
| način fiksiranja | maticom za fiksiranje ispod glave: 2-2.4 N.m |
| Masa proizvoda | 0.022 kg |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa EN/IEC 60947-1 |
| CAD ukupna visina | 29 mm |
| struja potrošnje | 16...20 mA |
| električna trajnost | 1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| servisni vek | 80000 sati pri nazivnom naponu i 25 °C |
| [Ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| tip signalizacije | trajna |
| [Ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1 |
| operacija kontakata | sporo isključenje |
| granice napona | 195-264 V AC |
| mehanička trajnost | 300000 ciklusa |
| kompatibilnost | XB7 |
| električna pouzdanost IEC 60947-5-4 | λ <= 10exp(-6) pri 17 V i 5 mA u skladu sa EN/IEC 60947-5-4 |
| moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
| CAD ukupna širina | 29 mm |
| CAD ukupna dubina | 57 mm |
| oblik glave zavrtnja | ukrštena kompatibilno sa JIS No 1 odvijač |
| oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| montaža uređaja | otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1 |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | JIS C 4520 |
| Standardi | EN/IEC 60947-1 |
| Standardi | CSA C22.2 No 14 |
| Standardi | UL 508 |
| otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
| Temperatura okoline za skladištenje | -40-70 °C |
| NEMA stepen zaštite | NEMA 12 |
| klasa zaštite protiv električnog udara | klasa II u skladu sa IEC 61140 |
| Tretman zaštite | TH |
| elektromagnetna emisija | klasa B u skladu sa EN 55011 |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

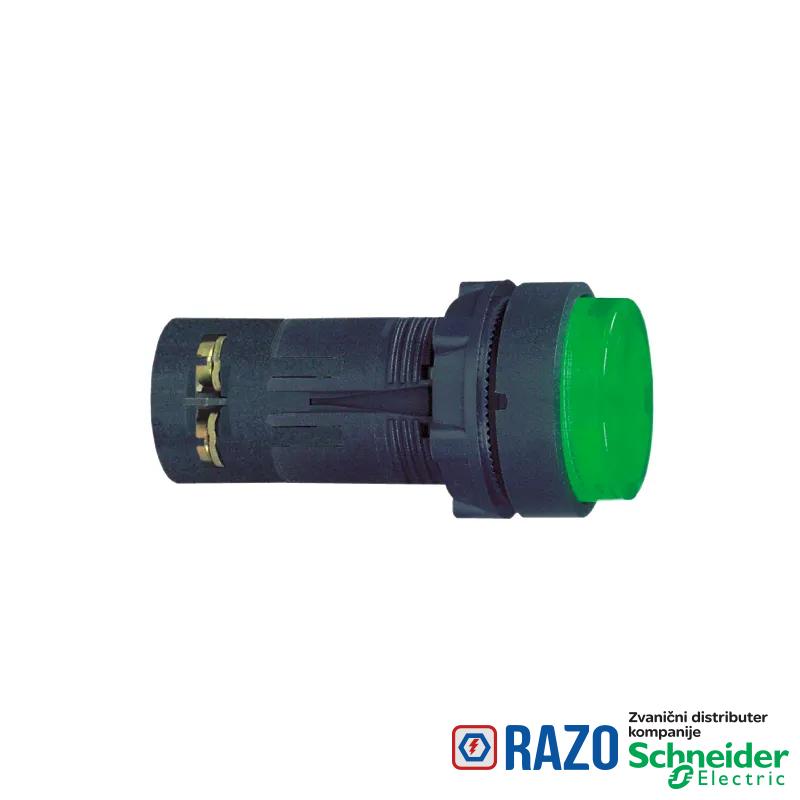

Naziv proizvoda: Svetleći taster sa povratkom,sa LED diodom
Materijal I oblik glave: Plastika,okrugla (integrisani LED)
Napon: 230V 50/60Hz
Broj kontakata:1-1NO
Boja glave: Zelena
