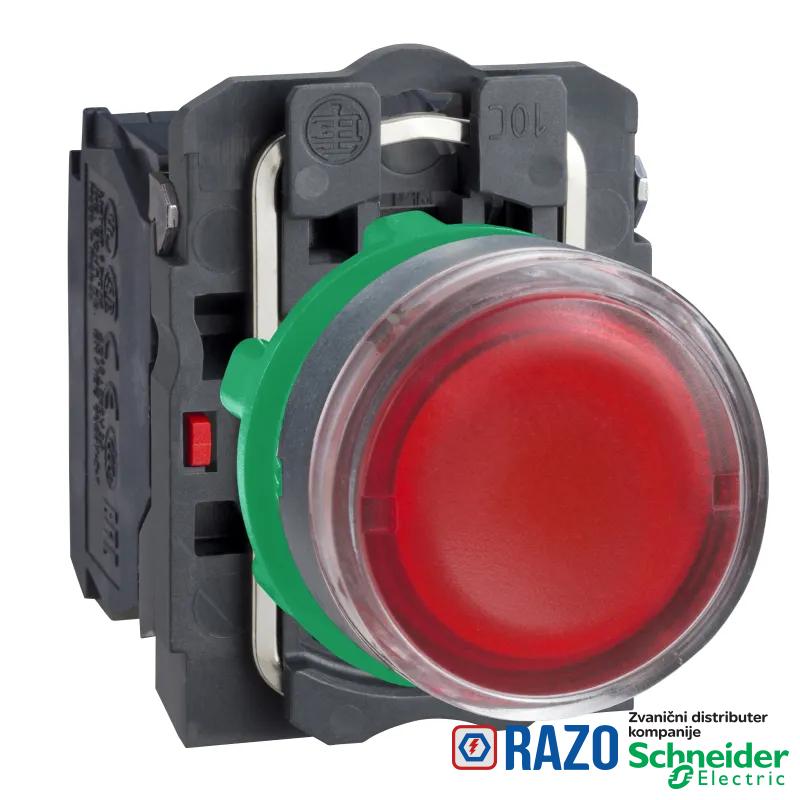

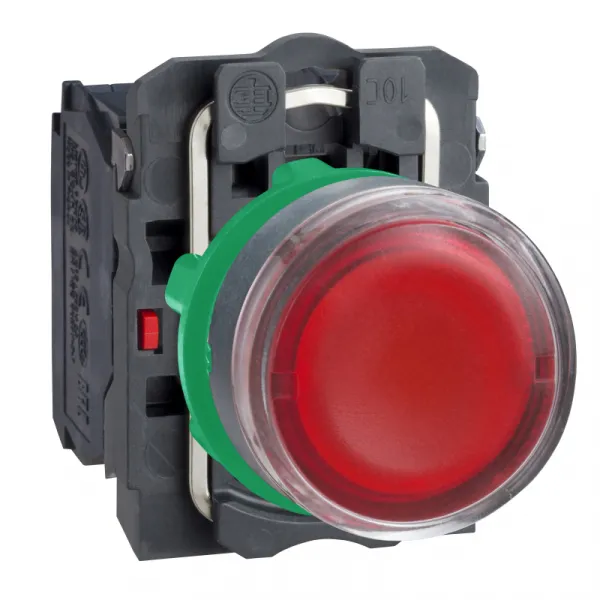

Svetleći taster 230V NO+NC
Schneider Electric

Svetleći taster 230V NO+NC

Šifra artikla: SC380
Model: XB5AW34M5
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.258,00 RSD
3.258,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
20.03.2024. - 22.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
[Us] nazivni napon napajanja 220...240 V AC 50/60 Hz
dodatne informacije o glavi uređaja sa glatkim sočivima
Grupa proizvoda Harmony XB5
svetlosni izvor zaštićeni LED
prečnik za montiranje 22 mm
tip glave uređaja sa povratkom
Tip proizvoda ili komponente illuminated push-button
oblik glave signalne jedinice okrugla
materijal montažnog rama plastika
tip glave standard
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci vijčani priključni blokovi, 1 x 0.22...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav 1 NO + 1 NC
prodaja po nedeljivim količinama 1
materijal podnožja dark grey plastic
operacija kontakata sporo isključenje
profil glave uređaja crvena udubljena, neoznačeno
Kratko ime uređaja XB5
baza sijalice integrisan LED
DOPUNSKE INFORMACIJE
upotreba kontakata standardni kontakti
Visina 42 mm
opis priključaka ISO n°1 (21-22)NC
opis priključaka ISO n°1 (13-14)NO
sila u radu 3.5 N NC menja električno stanje
sila u radu 3.8 N
zaštita od kratkog spoja 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
put u radu 1.5 mm (NC menja električno stanje)
put u radu 2.6 mm (NO menja električno stanje)
put u radu 4.3 mm (ukupni put)
materijal kontakata legura srebra (Ag/Ni)
pozitivno otvaranje sa u skladu sa EN/IEC 60947-5-1 dodatak K
[Ith] dozvoljena termička struja u vazduhu 10 A u skladu sa EN/IEC 60947-5-1
Masa proizvoda 0.056 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN/IEC 60947-1
struja potrošnje 14 mA
prezentacija uređaja kompletan proizvod
otpornost na uređaj za pranje pod pritiskom 7000000 Pa pri 55 °C, razdaljina : 0.1 m
električna trajnost 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
GCR BRIDGE XB5AWCUST09
servisni vek 100000 sati pri nazivnom naponu i 25 °C
podnosivi naponski udar 1 kV u skladu sa IEC 61000-4-5
[Ui] nazivni napon izolacije 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
tip signalizacije trajna
[Ie] nazivna radna struja 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
granice napona 195-264 V AC
mehanička trajnost 10000000 ciklusa
kompatibilnost XB5
izolacija da
električna pouzdanost IEC 60947-5-4 λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
Širina 30 mm
Dubina 57 mm
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
OKRUžENJE
Sertifikacija proizvoda DNV
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL odobrenje
Sertifikacija proizvoda BV
Sertifikacija proizvoda RINA
Sertifikacija proizvoda GL
Sertifikacija proizvoda LROS (Lloyds register of shipping)
IK stepen zaštite IK05 u skladu sa IEC 50102
Temperatura okoline za rad uređaja -40-70 °C
otpornost na elektromagnetna polja 10 V/m u skladu sa IEC 61000-4-3
Standardi JIS C 4520
Standardi EN/IEC 60947-5-4
Standardi UL 508
Standardi EN/IEC 60947-1
Standardi CSA C22.2 No 14
Standardi EN/IEC 60947-5-1
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP66 u skladu sa IEC 60529
IP stepen zaštite IP69
IP stepen zaštite IP69K
IP stepen zaštite IP67
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 60536
NEMA stepen zaštite NEMA 13
NEMA stepen zaštite NEMA 4X
otpornost na elektrostatičko pražnjenje 6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-4-2
Tretman zaštite TH
otpornost na brze prelaze 2 kV u skladu sa IEC 61000-4-4
elektromagnetna emisija klasa B u skladu sa IEC 55011
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1710010EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1710010EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

Naziv proizvoda: Svetleći taster sa povratkom,sa LED diodom
Materijal I oblik glave: Plastika,okrugla (integrisani LED)
Napon: 230V
Broj kontakata:2-1NO+1NC
Boja glave:Crvena
Stepen zaštite: IP65
