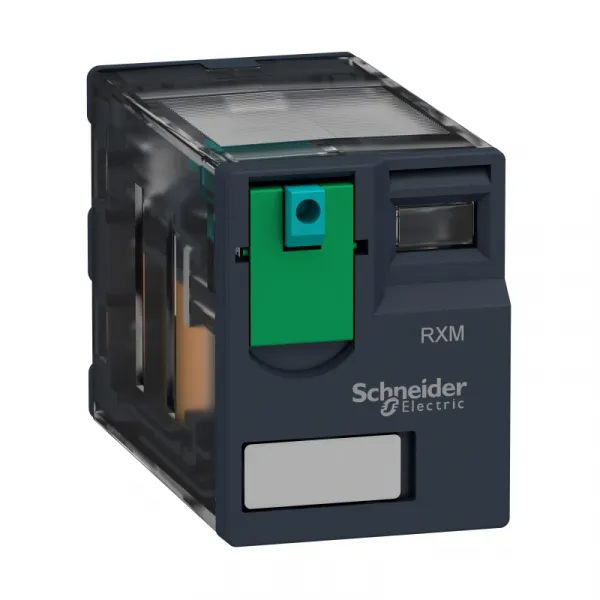

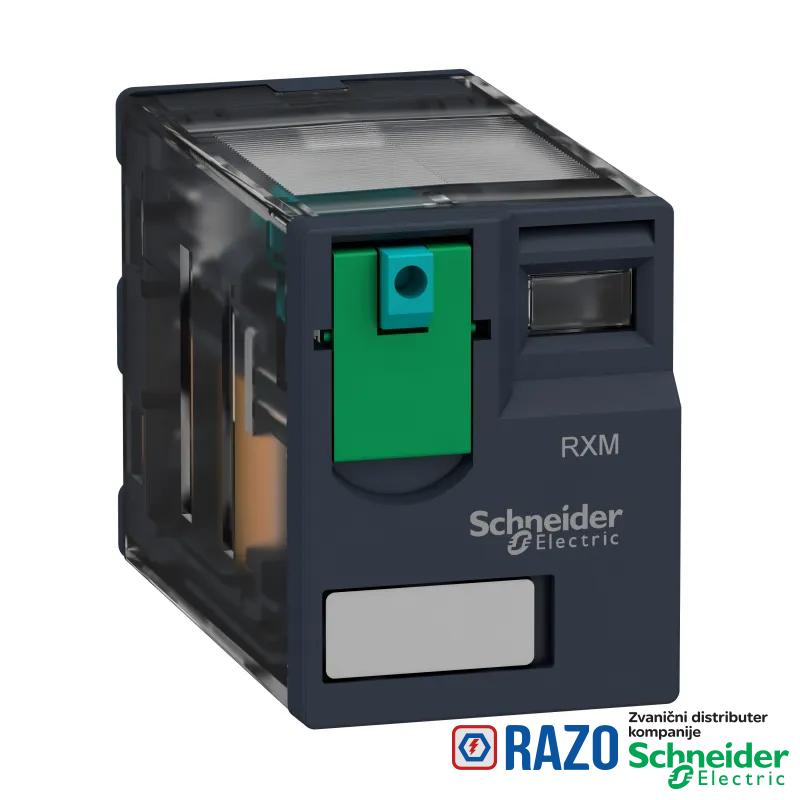

Minijaturni rele 3CO 24V DC
Schneider Electric

Minijaturni rele 3CO 24V DC

Šifra artikla: SC5014
Model: RXM3AB1BD
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
781,00 RSD
781,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
30.03.2024. - 01.04.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
koeficijent upotrebe 20 %
napon upravljačkog kola 24 V DC
Grupa proizvoda Zelio Relay
Tip proizvoda ili komponente utični relej
statusne LED lampice bez
Tip upravljanja test taster čiji se položaj može zaključati (LTB)
ime serije minijaturni
tip kontakata i sastav 3 C/O
Kratko ime uređaja RXM
[Ithe] dozvoljena termička struja u ormanu 10 A pri -40-55 °C
DOPUNSKE INFORMACIJE
maksimalna moć preklapanja 2500 VA/280 W
sigurnosni podaci o pouzdanosti B10d = 100000
broj operacija <= 1200 ciklusa/h pod opterećenjem
broj operacija <= 18000 ciklusa/h bez opterećenja
kategorija zaštite RT I
test nivoi nivo A
materijal kontakata AgNi
reset vremena 20 milisekundi
oblik pina ravni
Masa proizvoda 0.096 kg
CAD ukupna visina 82.8 mm
maksimalni napon preklapanja 250 V u skladu sa IEC
prosečan otpor 650 Ω pri 20 °C +/- 10 %
prezentacija uređaja kompletan proizvod
prosečna potrošnja u W 0.9 W
nazivno ograničenje napona 19.2...26.4 V DC
[Ie] nazivna radna struja 10 A pri 28 V (DC) NO u skladu sa IEC
[Ie] nazivna radna struja 10 A pri 250 V (AC) NO u skladu sa IEC
[Ie] nazivna radna struja 5 A pri 28 V (DC) NC u skladu sa IEC
[Ie] nazivna radna struja 5 A pri 250 V (AC) NC u skladu sa IEC
[Ie] nazivna radna struja 10 A pri 30 V (DC) u skladu sa UL
[Ie] nazivna radna struja 10 A pri 277 V (AC) u skladu sa UL
[Ui] nazivni napon izolacije 250 V u skladu sa IEC
[Ui] nazivni napon izolacije 300 V u skladu sa CSA
[Ui] nazivni napon izolacije 300 V u skladu sa UL
električna trajnost 100000 ciklusa za rezistivno opterećenje
mehanička trajnost 10000000 ciklusa
kompatibilnost RXM
Radni položaj bilo koja pozicija
vreme uključenja/isključenja 20 ms
struja opterećenja 10 A pri 250 V AC
struja opterećenja 10 A pri 28 V DC
[Uimp] nazivni podnosivi impulsni napon 4 kV tokom 1.2/50 µs
prag napona propada >= 0.1 Uc
minimalna preklopna moć 170 mW pri 10 mA, 17 V
CAD ukupna dubina 80.35 mm
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda RoHS
Sertifikacija proizvoda CE
Sertifikacija proizvoda UL
Sertifikacija proizvoda Lloyd's
Sertifikacija proizvoda REACH
Sertifikacija proizvoda GOST
Standardi EN/IEC 61810-1
Standardi CSA C22.2 No 14
Standardi UL 508
Stepen zaprljanosti 2
temperatura okoline za rad -40-55 °C
dielektrična snaga 1300 V AC između kontakata sa mikrorazdvajanje izolacijom
dielektrična snaga 2000 V AC između kalema i kontakta sa ojačana izolacijom
dielektrična snaga 2000 V AC između polova sa osnovna izolacijom
otpornost na vibracije 3 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa u radu
otpornost na vibracije 5 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa kada uređaj nije u radu
otpornost na udare 10 gn za u radu
otpornost na udare 30 gn za kada uređaj nije u radu
IP stepen zaštite IP40 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje -40-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1511008EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

Miniature Plug-in relay - Zelio RXM 3 C/O 24 V DC 10 A bez LED indikacije
