OSNOVNE INFORMACIJE
tip i sastav kontakta	1 NC + 1 NC
Grupa proizvoda	Preventa Safety detekcija
kablovski uvod	1 uvod sa navojem za Pg 11
kapacitet priključka	1 x 0.5...2 x 1.5 mm² sa ili bez kablovskog završetka

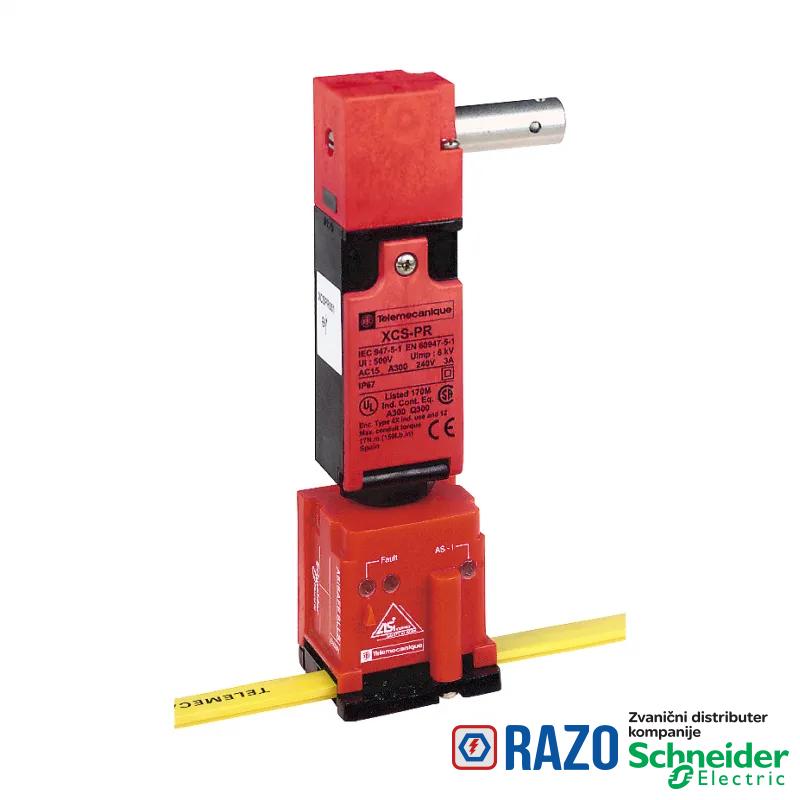

Tip proizvoda ili komponente	prekidač za nadzor zaštitne konstrukcije
ime komponente	XCSPR
Materijal	plastika
tip glave	kupola sa obrtnom osom
izolacija	dvostruko izolovano
operacija kontakata	sporo isključenje
tip ručice	vratilo 30 mm
Električni priključak	priključak
broj polova	2

DOPUNSKE INFORMACIJE
visina	96-96 mm
zaštita od kratkog spoja	10 A rastavni uložak tip gG (gl)
[Ithe] dozvoljena termička struja u ormanu	10 A
materijal poluge	nerđajući čelik
ugao okidanja	5 °
Masa proizvoda	0.105 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-5-1
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
pozitivno otvaranje	sa NC kontaktom
minimalni moment pozitivnog otvaranja	0.25 N.m
mehanička trajnost	1000000 ciklusa
podaci o sigurnosnoj pouzdanosti	B10d = 5000000 vrednost za životni vek od 20 god.ograničena mehan. habanjem ili habanjem kont.
materijal kućišta	poliamid PA66 impregniran sa staklenim vlaknima
označavanje koda kontakta	A300, AC-15 (Ue = 120 V, Ie = 6 A) u skladu sa EN/IEC 60947-5-1
označavanje koda kontakta	A300, AC-15 (Ue = 240 V, Ie = 3 A) u skladu sa EN/IEC 60947-5-1
označavanje koda kontakta	Q300, DC-13 (Ue = 125 V, Ie = 0.55 A) u skladu sa EN/IEC 60947-5-1
označavanje koda kontakta	Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) u skladu sa EN/IEC 60947-5-1
Širina	30 mm
Dubina	60 mm
Spoljašnji prečnik kabla	7-10 mm
minimalni moment za okidanje	0.1 N.m
maximum resistance across terminals	30 mΩ u skladu sa EN/IEC 60947-5-4
sigurnosni nivo	može dostići kategoriju 4 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići PL = e sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići SIL 3 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa IEC 61508

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	BG
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-4
Standardi	EN/IEC 60204-1
Standardi	CSA C22.2 No 14
Standardi	EN/ISO 12100
Standardi	EN 1088/ISO 14119
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	50 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP67 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa EN/IEC 61140
Tretman zaštite	TC
Tretman zaštite	TH

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110603EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
