OSNOVNE INFORMACIJE
[Us] nazivni napon	24 V - 20...10 %
Grupa proizvoda	Preventa Safety detekcija
kablovski uvod	1 uvod sa navojem za Pg 11
električna veza	priključak, kapacitet stezaljke: 1 x 0.5...2 x 1.5 mm² sa ili bez kablovskog završetka
opis opcija zaključavanja	sa blokadom, zaključavanje kalemom
tip i sastav kontakta solenoida	1 NC (sporo isključenje)

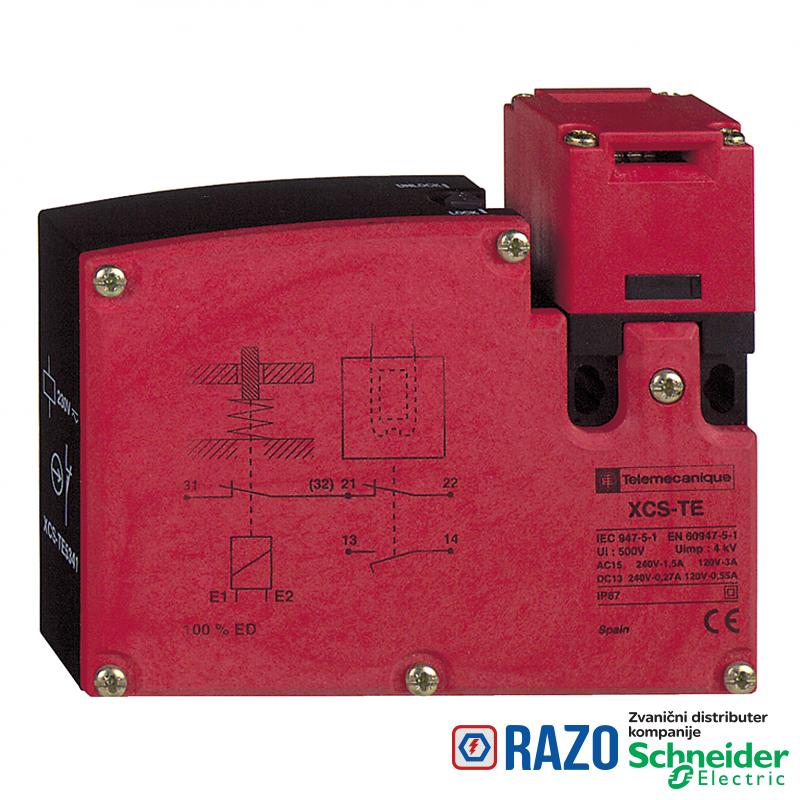

Tip proizvoda ili komponente	sigurnosni prekidač
ime komponente	XCSTE
dizajn	pravougaoni
Materijal	plastika
tip glave	kupola za operacije sa ključem
tip kontakata i sastav	1 NC + 1 NO
operacija kontakata	sporo isključenje, uključenje pre isključenja
elektromagnetna blokada	zaključavanje pri isključenju i otključavanje pri uključenju kalema
Spoljašnji prečnik kabla	7-10 mm
broj polova	2

DOPUNSKE INFORMACIJE
visina	94-94 mm
zaštita od kratkog spoja	10 A rastavni uložak tip gG (gl)
minimalna brzina pobude	0.01 m/s
[Ithe] dozvoljena termička struja u ormanu	6 A
snaga potrošnje u VA	10 VA
tip napona napajanja	AC/DC
materijal glave	PA (poliamid)
Masa proizvoda	0.36 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-5-1
maximum operating rate	10 ciklusa/min za maksimalnu trajnost
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
minimalna sila pozitivnog otvaranja	15 N
izolacija	dvostruko izolovano
pozitivno otvaranje	sa NC kontaktom
faktor opterećenja	1
[Ie] nazivna radna struja	0.55 A pri 125 V, DC-13, Q300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	3 A pri 120 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.5 A pri 240 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
mehanička trajnost	1000000 ciklusa
maksimalna brzina pobude	0.5 m/s
materijal tela	PA (poliamid)
podaci o sigurnosnoj pouzdanosti	B10d = 5000000 vrednost za životni vek od 20 god.ograničena mehan. habanjem ili habanjem kont.
Širina	110 mm
prinudna sila za izvlačenje izvršnog organa	500 N
Dubina	33 mm
Frekvencija napajanja	50/60 Hz
sigurnosni nivo	može dostići kategoriju 4 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići PL = e sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići SIL 3 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/IEC 61508

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Temperatura okoline za rad uređaja	-25-60 °C
Standardi	EN 1088/ISO 14119
Standardi	EN/ISO 12100
Standardi	UL 508
Standardi	EN/IEC 60204-1
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
otpornost na udare	10 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP67 u skladu sa EN/IEC 60529 and EN/IEC 60947-5-1
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa EN/IEC 61140
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110603EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
