OSNOVNE INFORMACIJE
tip i sastav kontakta	1 NC + 1 NC + 1 NO
Grupa proizvoda	Preventa Safety detekcija
kablovski uvod	1 uvod sa navojem za 1/2" NPT

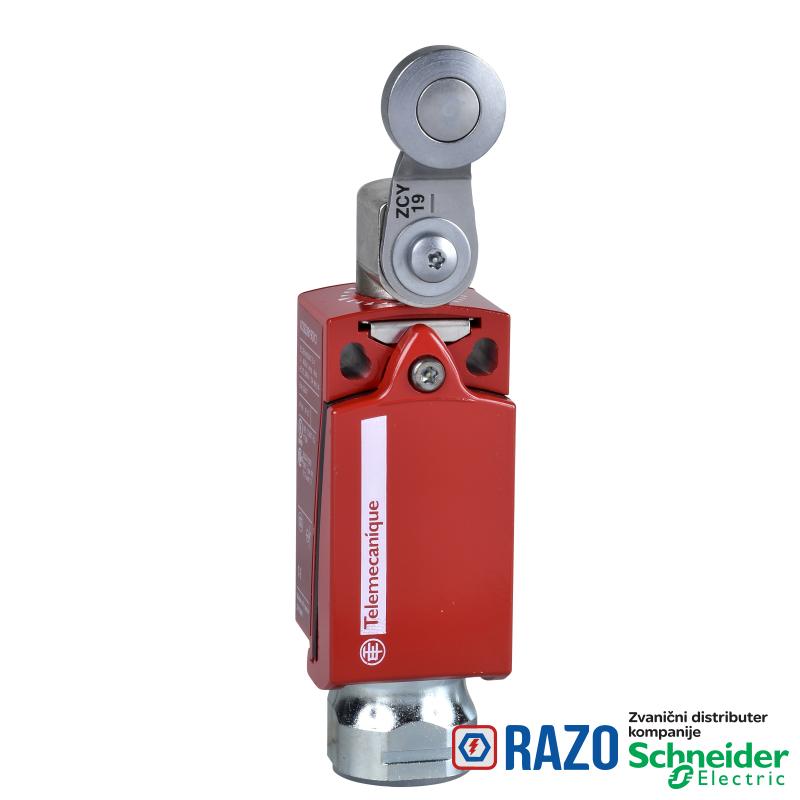

Tip proizvoda ili komponente	sigurnosni granični prekidač
tehnologija zaštite	plastični zaštitni poklopac, osiguran sa 5-ugaonim sigurnosnim zavrtnjem
ime komponente	XCSD
dizajn	kompaktni
Materijal	metal
tip glave	obrtna glava
operacija kontakata	trenutno delovanje
tip ručice	poluga sa čeličnim točkićem

DOPUNSKE INFORMACIJE
visina	122-122 mm
zaštita od kratkog spoja	6 A rastavni uložak tip gG (gl)
kapacitet priključka	1 x 0.34...2 x 0.75 mm²
ponovljivost tačnosti	0.1 mm na tačkama okidanja, 1 milion radnih ciklusa za glavu sa klipom
[Ithe] dozvoljena termička struja u ormanu	6 A
materijal glave	zamak
Masa proizvoda	0.22 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa IEC 60664
aktiviranje prekidača	sa korakom od 30°
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	400 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
pozitivno otvaranje	sa NC kontaktom
minimalni moment pozitivnog otvaranja	0.25 N.m
mehanička trajnost	10000000 ciklusa
maksimalna brzina pobude	1.5 m/s
materijal tela	zamak
Električni priključak	priključak
materijal kućišta	plastika
označavanje koda kontakta	B300, AC-15 (Ue = 240 V, Ie = 1.5 A) u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	R300, DC-13 (Ue = 250 V, Ie = 0.1 A) u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	34 mm
Dubina	35 mm
minimalni moment za okidanje	0.1 N.m
broj polova	3
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
IK stepen zaštite	IK06 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN 1088/ISO 14119
Standardi	EN/IEC 60947-5-1
Standardi	EN/IEC 60204-1
Standardi	UL 508
Standardi	CSA C22.2 No 14
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030
klasa zaštite protiv električnog udara	klasa I u skladu sa EN/IEC 61140
podaci o sigurnosnoj pouzdanosti	B10d = 50000000 vrednost za životni vek od 20 god.ograničena mehan. habanjem ili habanjem kont.
Tretman zaštite	TC
sigurnosni nivo	može dostići kategoriju 4 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići PL = e sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići SIL 3 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa IEC 61508

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
