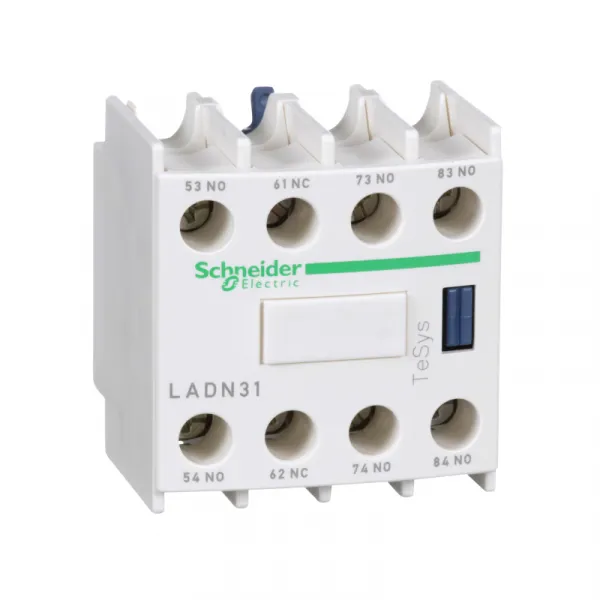

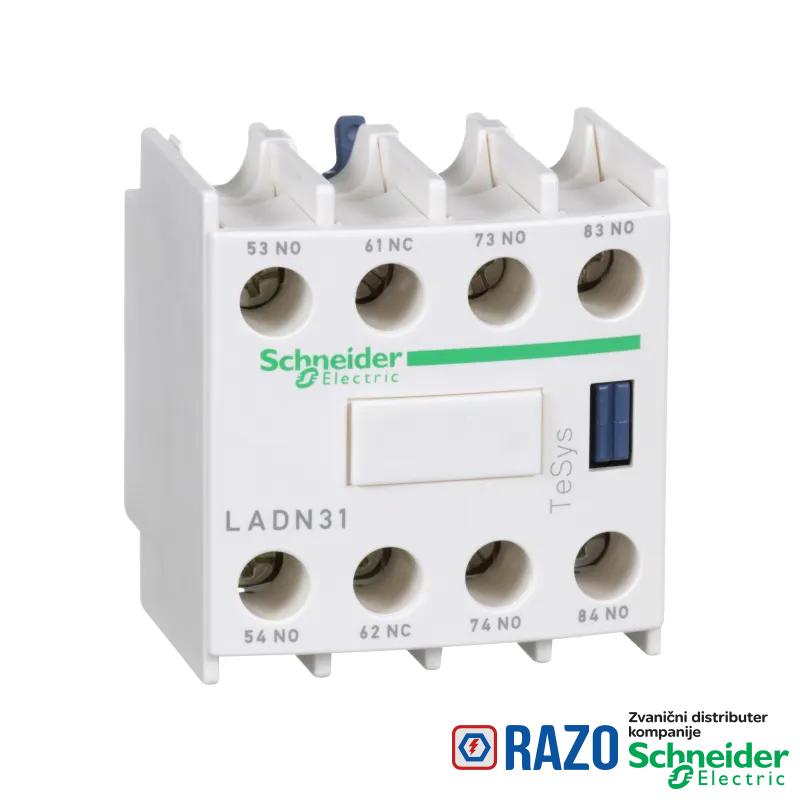

Kontakt natični 3NO+1NC
Schneider Electric

Kontakt natični 3NO+1NC

Šifra artikla: SC724
Model: LADN31
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
2.107,00 RSD
2.107,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
30.03.2024. - 01.04.2024.
Pomoć
OSNOVNE INFORMACIJE
zaštićeni priključak bez
Grupa proizvoda TeSys D
Grupa proizvoda TeSys D kontrolni relej
Grupa proizvoda TeSys F
kompatibilnost grupe proizvoda TeSys D CR1F kontaktor
Tip proizvoda ili komponente pomoćni kontaktni blok
Kompatibilnost proizvoda CR1F
operacije pomoćnih kontakata trenutno
Kratko ime uređaja LADN
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični sa
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
grupa proizvoda TeSys
raspored kontakata 3 NO + 1 NC
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri isključenju bez preklapanja između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri zatvaranju bez preklapanja između NC i NO kontakta
dopustivo kratkotrajno opterećenje 100 A pri <60 °C 1 s
dopustivo kratkotrajno opterećenje 120 A pri <60 °C 500 ms
dopustivo kratkotrajno opterećenje 140 A pri <60 °C 100 ms
minimalna struja preklapanja 5 mA
[Ui] nazivni napon izolacije 600 V - sertifikacije UL
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije 600 V - sertifikacije CSA
minimalni napon preklapanja 17 V
[Ith] dozvoljena termička struja u vazduhu 10 A pri <60 °C
[Ue] nazivni radni napon 690 V AC 25...400 Hz
mehanička trajnost 30 miliona ciklusa
tip zaštite gG osigurač 10 A : struja u skladu sa radnom strujom za Ue <= 690 V
vreme preklapanja 1.5 milisekundi
otpornost izolacije > 10 MOhm
Irms nazivna moć uključenja 140 A pri <= 690 V AC u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A pri <= 690 V DC u skladu sa IEC 60947-5-1
pripadajući osigurač 10 A gG u skladu sa IEC 60947-5-1
Masa proizvoda 0.05 kg
Lokacija za montiranje prednji deo
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -5-60 °C
Temperatura okoline za skladištenje -60-80 °C
Karakteristike životne sredine normalna sredina
Standardi BS 4794
Standardi IEC 60947-5-1
Standardi VDE 0660
Standardi NF C 63-140
Standardi EN 60947-5-1
zaštitni tretman TH u skladu sa IEC 60068
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
specifična upotreba opšta upotreba
IP stepen zaštite IP2x u skladu sa VDE 0106
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110807EN_V1
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months

Pomoćni kontakt 3NO 1NC natični za LC1D kontaktore Schneider Electric
