| OSNOVNE INFORMACIJE | |
|---|---|
| zaštićeni priključak | bez |
| Grupa proizvoda | TeSys D kontrolni relej |
| Grupa proizvoda | TeSys F |
| Grupa proizvoda | TeSys D |
| Tip proizvoda ili komponente | pomoćni kontaktni blok |
| Kompatibilnost proizvoda | CR1F |
| operacije pomoćnih kontakata | trenutno |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični sa |
| povezivanje - priključci | vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični sa |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka |
| grupa proizvoda | TeSys |
| raspored kontakata | 1 NO + 1 NC |
| DOPUNSKE INFORMACIJE | |
|---|---|
| vreme nepreklapanja | 1.5 milisekundi pri isključenju bez preklapanja između NC i NO kontakta |
| vreme nepreklapanja | 1.5 milisekundi pri zatvaranju bez preklapanja između NC i NO kontakta |
| dopustivo kratkotrajno opterećenje | 100 A pri <60 °C 1 s |
| dopustivo kratkotrajno opterećenje | 120 A pri <60 °C 500 ms |
| dopustivo kratkotrajno opterećenje | 140 A pri <60 °C 100 ms |
| minimalna struja preklapanja | 5 mA |
| [Ui] nazivni napon izolacije | 600 V - sertifikacije UL |
| [Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-5-1 |
| [Ui] nazivni napon izolacije | 600 V - sertifikacije CSA |
| minimalni napon preklapanja | 17 V |
| [Ith] dozvoljena termička struja u vazduhu | 10 A pri <60 °C |
| [Ue] nazivni radni napon | 690 V AC 25...400 Hz |
| mehanička trajnost | 30 miliona ciklusa |
| tip zaštite | gG osigurač 10 A : struja u skladu sa radnom strujom za Ue <= 690 V |
| vreme preklapanja | 1.5 milisekundi |
| otpornost izolacije | > 10 MOhm |
| Irms nazivna moć uključenja | 140 A pri <= 690 V AC u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A pri <= 690 V DC u skladu sa IEC 60947-5-1 |
| pripadajući osigurač | 10 A gG u skladu sa IEC 60947-5-1 |
| Lokacija za montiranje | prednji deo |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Temperatura okoline za rad uređaja | -5-60 °C |
| Temperatura okoline za skladištenje | -60-80 °C |
| Karakteristike životne sredine | normalna sredina |
| Standardi | BS 4794 |
| Standardi | NF C 63-140 |
| Standardi | VDE 0660 |
| Standardi | EN 60947-5-1 |
| Standardi | IEC 60947-5-1 |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| specifična upotreba | opšta upotreba |
| IP stepen zaštite | IP2x u skladu sa VDE 0106 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | N/A |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110807EN_V1 |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| EU RoHS direktiva | Usaglašeno |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

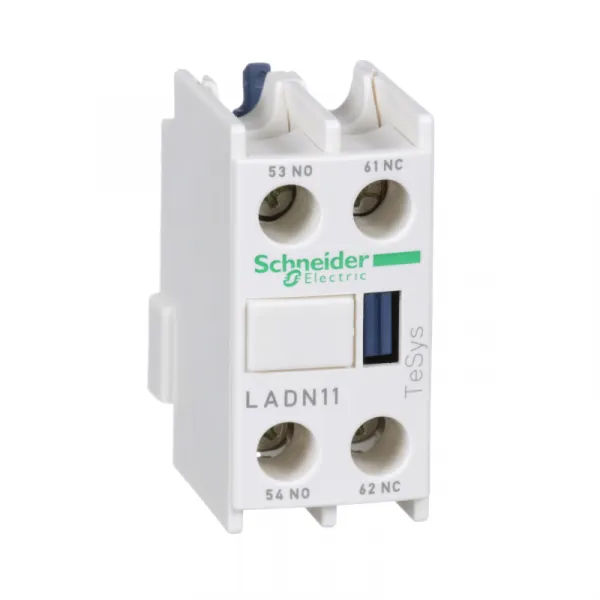

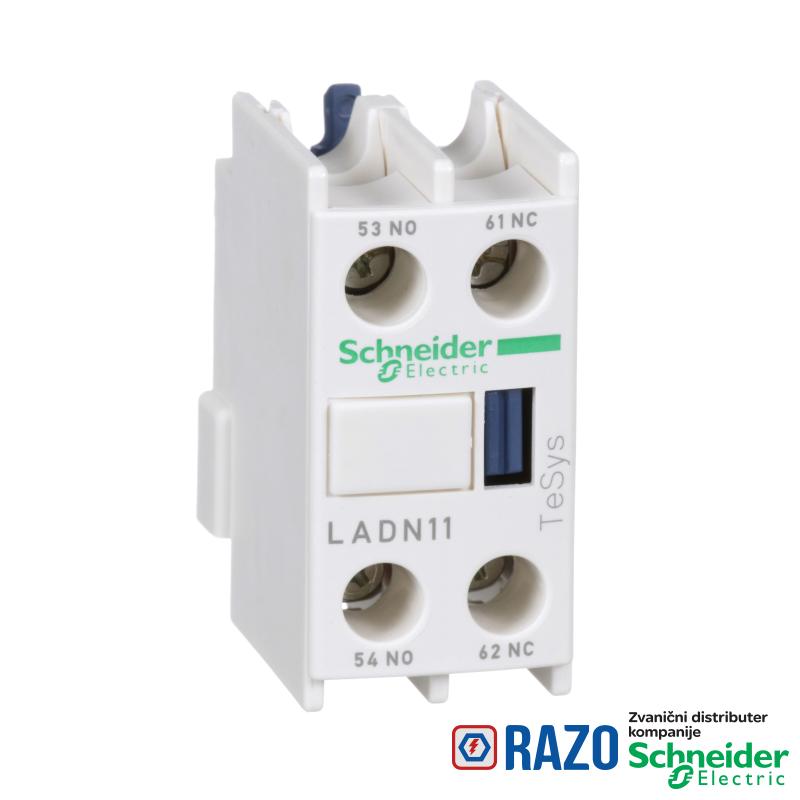

TeSys D pomoćni kontaktni blok sa trenutnim delovanjem, za kontaktore LC1D, LC1F i pomoćne releje CAD. Poseduje 1NO+1NC kontakte (NC kontakti u ogledalu sertifikovani) nazivne struje do 10A/690V AC, sa vijčanim priključcima. Utična ugradnja sa prednje strane, sa velikom pouzdanošću i trajnošću. Sertifikovan za više standarda (IEC, UL, CSA, CCC, EAC), zeleni Premium proizvod (RoHS/REACh).
