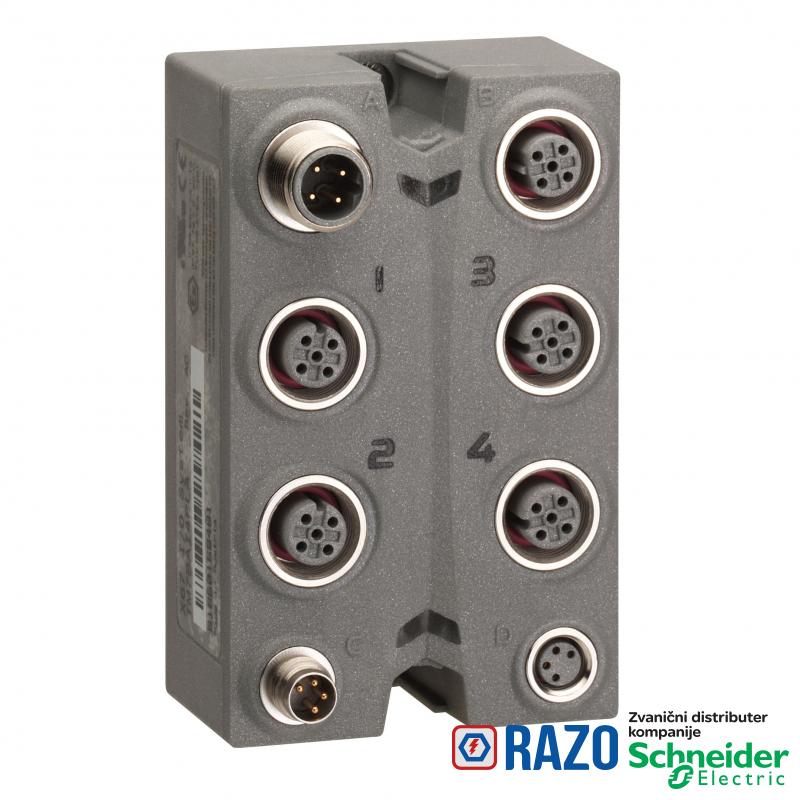

blok za proširenje - TM7 - IP67 - 2 AI/2AO - +/-10V - M12 konektor

blok za proširenje - TM7 - IP67 - 2 AI/2AO - +/-10V - M12 konektor

Šifra artikla: TM7BAM4VLA
blok za proširenje - TM7 - IP67 - 2 AI/2AO - +/-10V - M12 konektor
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
63.375,60 RSD
63.375,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
broj ulaza/izlaza razdelnih kutija 2 I + 2 O
Grupa proizvoda Modicon TM7
tip komunikacije TM7 bus
[Ue] nazivni radni napon 24 V DC
materijal kućišta plastika
Kompatibilnost grupe proizvoda Modicon M258
Kompatibilnost grupe proizvoda Modicon LMC058
Tip proizvoda ili komponente analogni I/O blok proširenja
broj ulaza/izlaza 4
DOPUNSKE INFORMACIJE
rezolucija analognog izlaza 11 bitova + znak
Broj analognih ulaza 2
tip analognog izlaza napon
Broj analognih izlaza 2
napajanje senzora 24-24 V, 500 mA za sve kanale sa zaštita od preopterećenja, kratkog spoja i promene polariteta
Opseg analognih ulaza +/- 10 V
Način pričvršćivanja sa 2 zavrtnja
lokalna signalizacija dijagnostiku bus-a: 2 LED lampice
lokalna signalizacija status napajanja senzora/aktuatora: 2 LED lampice
Radni položaj bilo koja pozicija
rezolucija analognog ulaza 11 bitova + znak
Tip analognog ulaza napon
opseg analognog izlaza +/- 10 V
električna veza 1 muški konektor M12 - B kodiranje - 4 priključka za bus IN
električna veza 1 ženski konektor M12 - B kodiranje - 4 priključka za bus OUT
električna veza 1 muški konektor M8 - 4 priključka za napajanje IN
električna veza 1 ženski konektor M8 - 4 priključka za napajanje OUT
električna veza 4 ženska konektora M12 - A kodiranje - 5 priključaka za aktuator
Masa proizvoda 0.2 kg
OKRUžENJE
Sertifikacija proizvoda cURus
Sertifikacija proizvoda GOST-R
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda ATEX II 3g EEx nA II T5
smetnje emisije vezane sa vodovima i zračenjem CISPR 11
Elektromagnetna kompatibilnost EN/IEC 61000-4-6
Temperatura okoline za rad uređaja -10-60 °C
stepen zaprljanosti 2 u skladu sa IEC 60664
podnosivi naponski udar 1 kV napajanje (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV napajanje (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV neoklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV neoklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV oklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV oklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
otpornost na elektromagnetna polja 10 V/m 0.08-2 Hz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 1 V/m 2-2.7 Hz u skladu sa EN/IEC 61000-4-3
Temperatura okoline za skladištenje -25-85 °C
Standardi IEC 61131-2
relativna vlažnost 5-95 % bez kondenzacije ili kapljica vode
nadmorska visina skladištenja 0-3000 m
otpornost na elektrostatičko pražnjenje 6 kV u kontaktu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na udare 30 gn za 11 milisekundi u skladu sa IEC 60721-3-5 klasa 5M3
označavanje CE
otpornost na vibracije 7.5 mm konstanta amplituda (f= 2-8 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije 2 gn konstanto ubrzanje (f= 8-200 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije 4 g konstanto ubrzanje (f= 200-500 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (napajanje)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (ulaz/izlaz)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (oklopljen kabl)
Nadmorska visina za rad 0...2000 m
IP stepen zaštite IP67 u skladu sa IEC 61131-2
UGOVORNA GARANCIJA
Garancija 18 months
