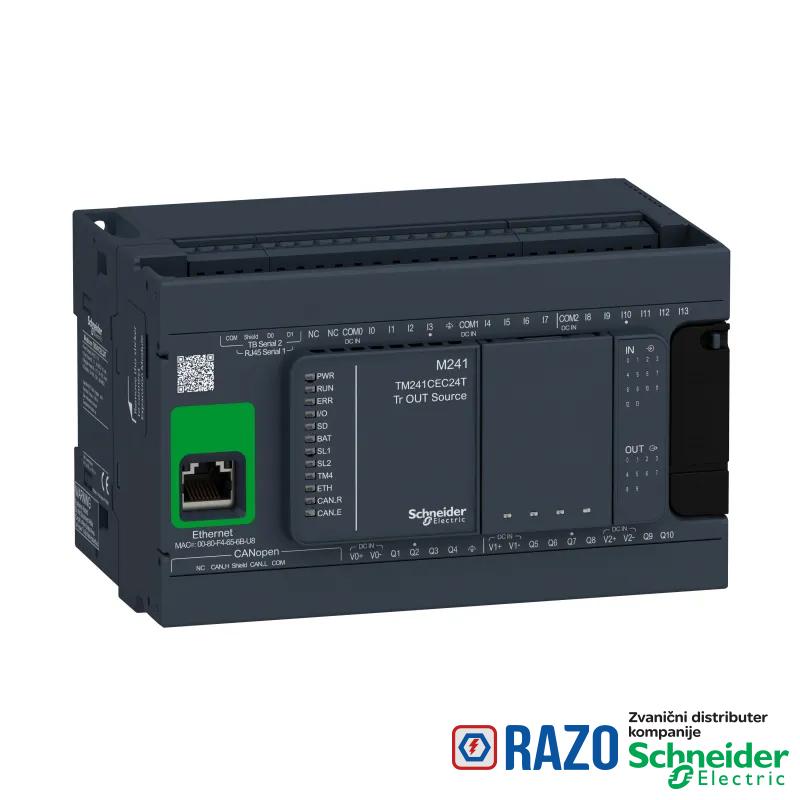

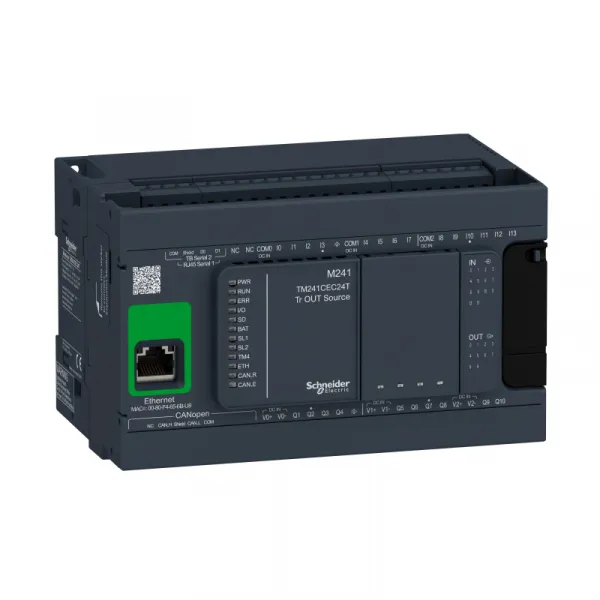

kontroler M241 24 IO tranzistorski PNP Ethernet CANOpen master

kontroler M241 24 IO tranzistorski PNP Ethernet CANOpen master

Šifra artikla: TM241CEC24T
kontroler M241 24 IO tranzistorski PNP Ethernet CANOpen master
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
65.840,40 RSD
65.840,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
broj digitalnih izlaza 10 tranzistor 4 brzi izlaz
Tip proizvoda ili komponente logički kontroler
tip digitalnog izlaza tranzistor
Grupa proizvoda Modicon M241
struja digitalnog izlaza 0.5 A za tranzistorski izlaz (Q0...Q9)
struja digitalnog izlaza 0.1 A za brzi izlaz (PTO režim) (Q0...Q3)
napon digitalnog izlaza 24 V DC za tranzistorski izlaz
[Us] nazivni napon napajanja 24 V DC
broj digitalnih ulaza 14 , digitalni ulaz 8 brzi ulaz u skladu sa IEC 61131-2 tip 1
DOPUNSKE INFORMACIJE
logika digitalnog ulaza sink ili source
impedansa ulaza 4.7 kΩ za ulaz
impedansa ulaza 2.81 kΩ za brzi ulaz
napon digitalnog ulaza 24 V
udarna struja 50 A
tip napona digitalnog ulaza DC
Ethernet port 10BASE-T/100BASE-TX - 1 port(ovi) bakarni kabl
drift sata <= 60 s/mesec pri 25-25 °C
tip baterije BR2032 litijumska nepunjiva, životni vek baterije: 4 godina
vreme reseta 10 milisekundi automatski reset izlaz
vreme reseta 12 sekundi automatski reset brzi izlaz
maximum number of I/O expansion module 7 (lokalna I/O arhitektura)
maximum number of I/O expansion module 14 (daljinski I/O arhitektura)
Masa proizvoda 0.53 kg
maximum voltage drop <1 V
ograničenje napona izlaza 30 V DC
komunikacioni servis SNMP klijent/server
komunikacioni servis Modbus TCP slave uređaj
komunikacioni servis Modbus TCP server
komunikacioni servis Modbus TCP klijent
komunikacioni servis IEC VAR ACCESS
komunikacioni servis FTP klijent/server
komunikacioni servis SQL klijent
komunikacioni servis DHCP klijent
komunikacioni servis Ethernet/IP adapter
komunikacioni servis send and receive email from the controller based on TCP/UDP library
komunikacioni servis web server (WebVisu & XWeb system)
komunikacioni servis OPC UA server
komunikacioni servis DNS client
naponsko stanje 1 garantovano >= 15 V za ulaz
integrisani načini povezivanja neizolovana serijska veza serijski 1 sa RJ45 konektor i RS232/RS485
integrisani načini povezivanja neizolovana serijska veza serijski 2 sa odvojivi vijčani priključni blok konektor i RS485
integrisani načini povezivanja USB port sa mini B USB 2.0 konektor
integrisani načini povezivanja Ethernet sa RJ45 konektor
integrisani načini povezivanja CANopen J1939 sa muški SUB-D 9 konektor
držač za montažu tip TH35-15 šina u skladu sa IEC 60715
držač za montažu tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu ploča ili panel sa setom za montažu
lokalna signalizacija PWR: 1 LED (zelena)
lokalna signalizacija RUN: 1 LED (zelena)
lokalna signalizacija grešku modula (ERR): 1 LED (crvena)
lokalna signalizacija I/O grešku (I/O): 1 LED (crvena)
lokalna signalizacija pristup SD kartici (SD): 1 LED (zelena)
lokalna signalizacija BAT: 1 LED (crvena)
lokalna signalizacija SL1: 1 LED (zelena)
lokalna signalizacija SL2: 1 LED (zelena)
lokalna signalizacija grešku bus-a TM4 (TM4): 1 LED (crvena)
lokalna signalizacija I/O stanje: 1 LED po kanalu (zelena)
lokalna signalizacija aktivnost na Ethernet portu: 1 LED (zelena)
lokalna signalizacija CANopen u radu: 1 LED (zelena)
lokalna signalizacija CANopen grešku: 1 LED (zelena)
vreme odziva 50 µs uključenje, I0...I13 priključak(ci) za ulaz
vreme odziva 50 µs isključenje, I0...I13 priključak(ci) za ulaz
vreme odziva <= 2 µs uključenje, I0...I7 priključak(ci) za brzi ulaz
vreme odziva <= 2 µs isključenje, I0...I7 priključak(ci) za brzi ulaz
vreme odziva <= 34 µs uključenje, Q0...Q9 priključak(ci) za izlaz
vreme odziva <= 250 µs isključenje, Q0...Q9 priključak(ci) za izlaz
vreme odziva <= 2 µs uključenje, Q0...Q3 priključak(ci) za brzi izlaz
vreme odziva <= 2 µs isključenje, Q0...Q3 priključak(ci) za brzi izlaz
struja digitalnog ulaza 5 mA za ulaz
struja digitalnog ulaza 10.7 mA za brzi ulaz
Širina 150 mm
maksimalni broj veza 16 Ethernet/IP uređaj
maksimalni broj veza 8 Modbus server
Dubina 95 mm
maximum tungsten load <2.4 W
maximum leakage current 5 µA za izlaz
broj brojačkih ulaza 4 brzi ulaz (HSC režim) pri 200 kHz
broj brojačkih ulaza 14 standard input pri 1 kHz
čuvanje podataka 128 MB ugrađena fleš memorija za rezervnu kopiju korisničkog programa
električna veza odvojivi vijčani priključni blokza ulaze i izlaze (razmak 5.08 mm)
električna veza odvojivi vijčani priključni blokza povezivanje 24 V DC napajanja (razmak 5.08 mm)
maximum cable distance between devices neoklopljen kabl: <50 m za ulaz
maximum cable distance between devices oklopljen kabl: <10 m za brzi ulaz
maximum cable distance between devices neoklopljen kabl: <50 m za izlaz
maximum cable distance between devices oklopljen kabl: <3 m za brzi izlaz
Visina 90 mm
CANopen profil DS 301 V4.02
CANopen profil DR 303-1
logika digitalnog izlaza pozitivna logika (source)
snaga potrošnje u W 32.6-40.4 W (sa maksimalnim brojem I/O modula za proširenje)
funkcije pozicioniranja PTO funkcija 4 kanal(a) (frekvencija pozicioniranja: 100 kHz)
funkcije pozicioniranja PTO funkcija 4 kanal(a) za tranzistorski izlaz (frekvencija pozicioniranja: 1 kHz)
tačnost +/- 0.1 % pri 0.02-0.1 kHz za brzi izlaz
tačnost +/- 1 % pri 0.1-1 kHz za brzi izlaz
maximum current per output common 2 A sa Q0...Q3 priključkom za brzi izlaz
maximum current per output common 2 A sa Q4...Q7 priključkom za izlaz
maximum current per output common 1 A sa Q8...Q9 priključkom za izlaz
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232
brzina prenosa 480 Mbit/s za dužinu bus-a od 3-3 m za USB
brzina prenosa 10/100 Mbit/s za Ethernet
brzina prenosa 1000 kbit/s za dužinu bus-a od 20-20 m za CANopen
brzina prenosa 800 kbit/s za dužinu bus-a od 40-40 m za CANopen
brzina prenosa 500 kbit/s za dužinu bus-a od 100-100 m za CANopen
brzina prenosa 250 kbit/s za dužinu bus-a od 250-250 m za CANopen
brzina prenosa 125 kbit/s za dužinu bus-a od 500-500 m za CANopen
brzina prenosa 50 kbit/s za dužinu bus-a od 1000-1000 m za CANopen
brzina prenosa 20 kbit/s za dužinu bus-a od 2500-2500 m za CANopen
protokol komunikacionog porta neizolovana serijska veza: Modbus protokol master/slave
označavanje CE
vreme čuvanja 2 godine pri 25 °C
broj digitalnih I/O 24
struktura aplikacije 8 spoljašnjih event zadataka
struktura aplikacije 4 ciklična master zadatka
struktura aplikacije 3 ciklična master zadatka + 1 zadatak proizvoljnog trajanja
struktura aplikacije 8 event zadataka
naponsko stanje 0 garantovano <= 5 V za ulaz
podesivo vreme filtera 1 µs za brzi ulaz
podesivo vreme filtera 12 ms za brzi ulaz
podesivo vreme filtera 0 ms za ulaz
podesivo vreme filtera 1 ms za ulaz
podesivo vreme filtera 4 ms za ulaz
podesivo vreme filtera 12 ms za ulaz
kapacitet memorije 8 MB za program
kapacitet memorije 64 MB za sistemsku memoriju RAM
ograničenje napona napajanja 20.4-28.8 V
tip upravljačkog signala A/B pri 100 kHz za brzi ulaz (HSC režim)
tip upravljačkog signala impuls/smer pri 200 kHz za brzi ulaz (HSC režim)
tip upravljačkog signala monofazni pri 200 kHz za brzi ulaz (HSC režim)
podnosivi naponski udar 1 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV ulaz asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV tranzistorski izlaz asimetrični režim u skladu sa EN/IEC 61000-4-5
maximum output frequency 20 kHz za brzi izlaz (PWM režim)
maximum output frequency 100 kHz za brzi izlaz (PLS režim)
maximum output frequency 1 kHz za izlaz
vreme izvršenja za 1 K instrukcija 0.3 milisekundi za event i periodični zadatak
vreme izvršenja za 1 K instrukcija 0.7 milisekundi za druge instrukcije
sat realnog vremena sa
veb servisi veb server
broj slave uređaja 63 CANopen:
tip zaštite zaštita od kratkog spoja
tip zaštite kratki spoj i zaštita od preopterećenja sa automatskim resetom
tip zaštite zaštita od promene polariteta za brzi izlaz
oprema za skladištenje podataka <= 16 GB SD kartica (opciono)
izolacija između napajanja i interne elektronike pri 500 V AC
izolacija neizolovano između napajanja i uzemljenja
izolacija između ulaza i interne elektronike pri 500 V AC
izolacija neizolovano između ulaza
izolacija između brzog ulaza i interne elektronike pri 500 V AC
izolacija između izlaza i interne elektronike pri 500 V AC
izolacija neizolovano između izlaza
izolacija između brzog izlaza i interne elektronike pri 500 V AC
napajanje (serijski 1)napajanje serijske veze: 5 V, <200 mA
OKRUžENJE
Sertifikacija proizvoda IACS E10
Sertifikacija proizvoda RCM
Sertifikacija proizvoda cULus
Sertifikacija proizvoda CSA
nadmorska visina skladištenja 0-3000 m
otpornost na udare 15 gn za 11 milisekundi
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na simetrična šina
otpornost na vibracije 3 gn pri 8.4-150 Hz na simetrična šina
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na panel za montažu
otpornost na vibracije 3 gn pri 8.4-150 Hz na panel za montažu
Nadmorska visina za rad 0...2000 m
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A pri 230-1000 MHz u skladu sa EN/IEC 55011
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
otpornost na mikroprekide 10 milisekundi
Standardi ANSI/ISA 12-12-01
Standardi CSA C22.2 No 142
Standardi CSA C22.2 No 213
Standardi EN/IEC 61131-2:2007
Standardi pomorska specifikacija (LR, ABS, DNV, GL)
Standardi UL 1604
Standardi UL 508
Stepen zaprljanosti 2
Temperatura okoline za rad -10-50 °C (vertikalne instalacije)
Temperatura okoline za rad -10-55 °C (horizontalnu instalaciju)
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 10-95 %, bez kondenzacije (u radu)
relativna vlažnost 10-95 %, bez kondenzacije (skladištenje)
IP stepen zaštite IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (ulaz)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (tranzistorski izlaz)
ODRžIVOST PONUDE
Bez žive Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Informacije o RoHS izuzecima Da
Izjava o zaštiti okoliša ENVPEP1307080EN
Status održive ponude Green Premium proizvod
Bez PVC Da
Profil cirkularnosti ENVEOLI1307080EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
kontroler M241 24 IO tranzistorski PNP Ethernet CANOpen master

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

kontroler M241 24 IO relejni Ethernet CANOpen master
66.230,40 RSD
kontroler M241 24 IO tranzistorski NPN Ethernet CAN master
65.712,00 RSD
kertridž M241 - za aplikacije dizanja 1 analogni ulaz
21.938,40 RSD
kertridž M241 - aplikacije pakovanja 2 analogna ulaza
21.938,40 RSD
kontroler M241 40 IO tranzistorski PNP
63.040,80 RSD
kontroler M241 40 IO relejni
63.490,80 RSD
kontroler M241 40 IO tranzistorski NPN
62.894,40 RSD
kontroler M241 24 IO relejni
52.995,60 RSD
kontroler M241 24 IO tranzistorski NPN
52.479,60 RSD
kontroler M241 24 IO tranzistorski PNP
52.610,40 RSD
kertridž M241 - 2 analogna izlaza
21.234,00 RSD
kertridž M241 - 2 analogna strujna ulaza
18.465,60 RSD
string(0) ""
string(0) ""
