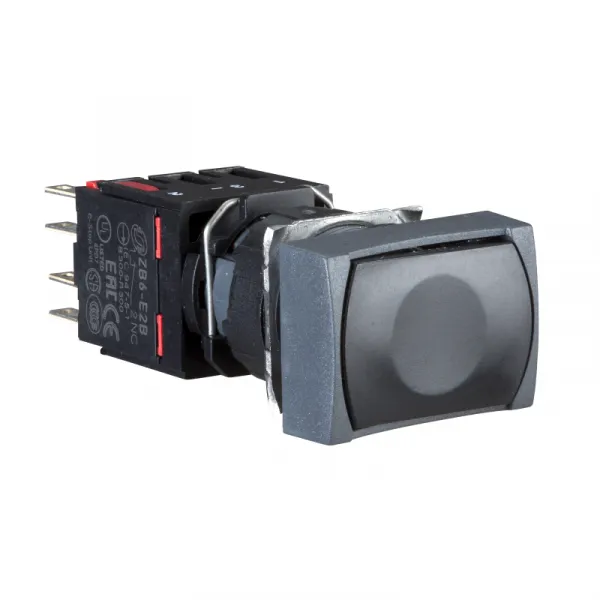

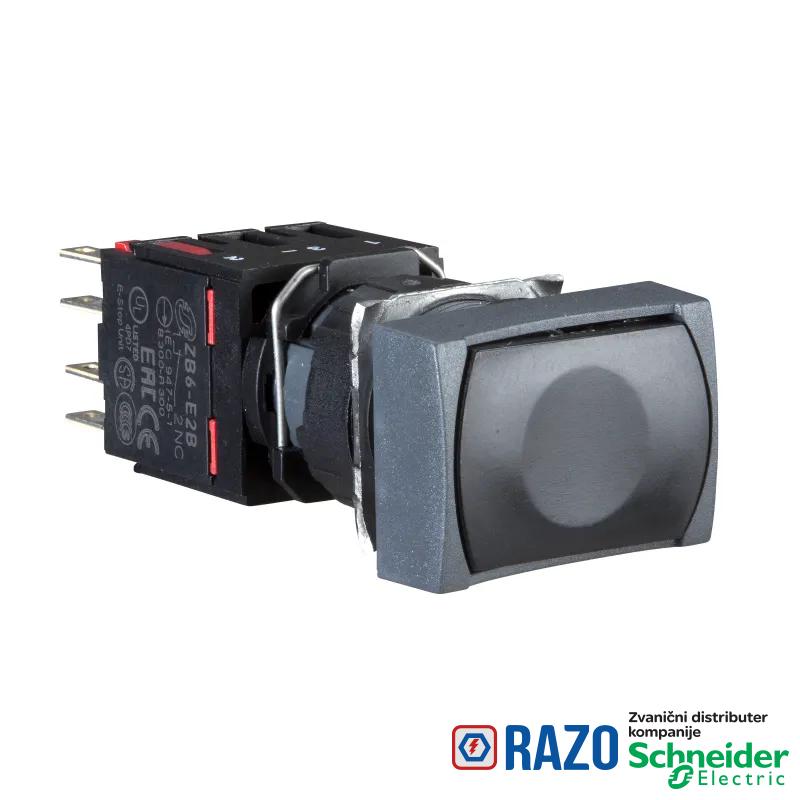

crni pravougaoni kompletni udubljeni taster Ø16 sa povratkom 1NO+1NC neobeleženo

crni pravougaoni kompletni udubljeni taster Ø16 sa povratkom 1NO+1NC neobeleženo

Šifra artikla: XB6DA25B
crni pravougaoni kompletni udubljeni taster Ø16 sa povratkom 1NO+1NC neobeleženo
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony XB6
prečnik za montiranje 16 mm
tip glave uređaja sa povratkom
Tip proizvoda ili komponente kompletni taster
oblik glave signalne jedinice pravougaona
povezivanje - priključci Faston konektori 2.8 x 0.5 mm
tip kontakata i sastav 1 NO + 1 NC
prodaja po nedeljivim količinama 1
materijal podnožja plastika
operacija kontakata sporo isključenje
profil glave uređaja crna udubljena, neoznačeno
Kratko ime uređaja XB6
DOPUNSKE INFORMACIJE
opis priključaka ISO n°1 (13-14)NO
opis priključaka ISO n°1 (21-22)NC
sila u radu 3.5 N NO menja električno stanje
sila u radu 4.5 N NC menja električno stanje
zaštita od kratkog spoja 6 A rastavni uložak tip gG
put u radu 1 mm (NO menja električno stanje)
put u radu 2 mm (NC menja električno stanje)
put u radu 3.5 mm (ukupni put)
materijal kontakata legura srebra (Ag/Ni)
pozitivno otvaranje sa u skladu sa EN/IEC 60947-5-1 dodatak K
Masa proizvoda 0.022 kg
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina 18 mm
električna trajnost 1000000 ciklusa, AC-15 pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13 pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije 250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ie] nazivna radna struja 3 A pri 120 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 1.5 A pri 240 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
mehanička trajnost 2000000 ciklusa
kompatibilnost XB6
Radni položaj bilo koja pozicija
električna pouzdanost IEC 60947-5-4 λ = 10exp(-8) pri 5 V i 1 mA sa nivoom poverenja od 90 % u skladu sa IEC 60947-5-4
CAD ukupna širina 24 mm
CAD ukupna dubina 57 mm
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST
Temperatura okoline za rad uređaja -25-70 °C
Standardi JIS C 4520
Standardi UL 508
Standardi JIS C 852
Standardi EN/IEC 60947-5-1
Standardi EN/IEC 60947-1
Standardi EN/IEC 60947-5-5
Standardi CSA C22.2 No 14
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije +/- 3 mm (f= 2-500 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP65 u skladu sa IEC 60529
Temperatura okoline za skladištenje -40-70 °C
NEMA stepen zaštite NEMA 13 u skladu sa UL 50
NEMA stepen zaštite NEMA 4 u skladu sa UL 50
NEMA stepen zaštite NEMA 4X u skladu sa UL 50
NEMA stepen zaštite NEMA 13 u skladu sa CSA C22.2 No 94
NEMA stepen zaštite NEMA 4 u skladu sa CSA C22.2 No 94
NEMA stepen zaštite NEMA 4X u skladu sa CSA C22.2 No 94
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 61140
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1710010EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1710010EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
