OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XDA
prečnik za montiranje	22 mm

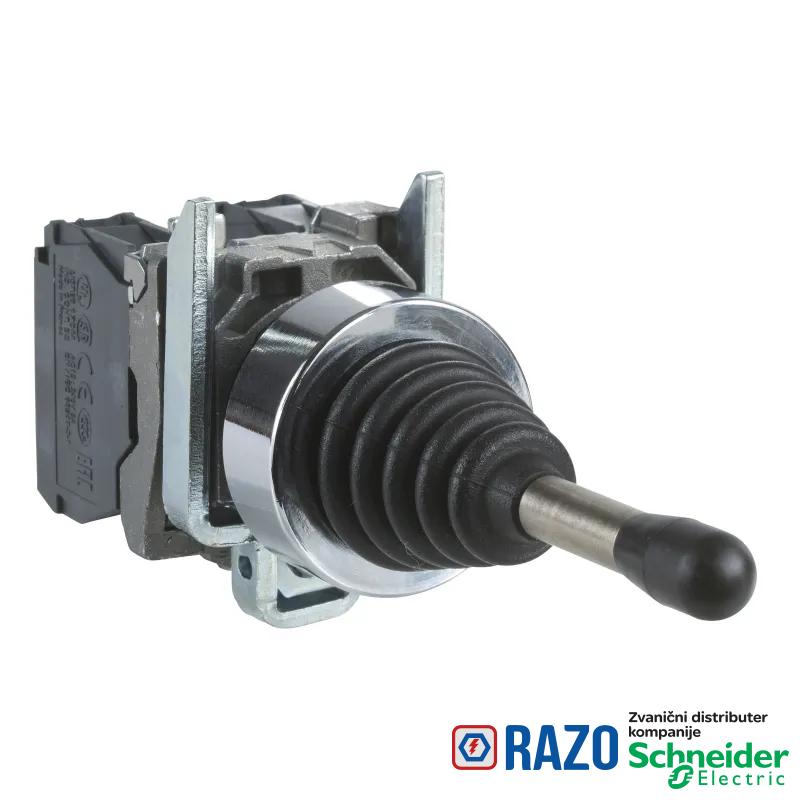

Tip proizvoda ili komponente	kompletna upravljačka palica
informacije o smeru glave	2 smera
materijal montažnog rama	zamak
tip glave uređaja	sa povratkom ka poziciji 0, duga upravljačka palica 54 mm dužina
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1
povezivanje - priključci	vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1
tip kontakata i sastav	1 NO
prodaja po nedeljivim količinama	1
materijal podnožja	hromirani metal
operacija kontakata	sporo isključenje
informacija o poziciji glave	3 pozicije
Kratko ime uređaja	XD4

DOPUNSKE INFORMACIJE
upotreba kontakata	standardni
zaštita od kratkog spoja	10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
materijal kontakata	legura srebra (Ag/Ni)
pozitivno otvaranje	bez
[Ith] dozvoljena termička struja u vazduhu	10 A u skladu sa EN/IEC 60947-5-1
oblik glave signalne jedinice	okrugla
Masa proizvoda	0.116 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-1
otpornost na uređaj za pranje pod pritiskom	7000000 Pa pri 55 °C, razdaljina : 0.1 m
električna trajnost	1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
mehanička trajnost	1000000 ciklusa
udubljenje po pravcu	1-1
kompatibilnost	XD4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač

OKRUžENJE
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	UL odobrenje
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	CSA
IK stepen zaštite	IK03 u skladu sa IEC 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-5
Standardi	UL 508
Standardi	JIS C 4520
Standardi	EN/IEC 60947-5-1
Standardi	EN/IEC 60947-5-4
Standardi	EN/IEC 60947-1
Standardi	CSA C22.2 No 14
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
NEMA stepen zaštite	NEMA 13
NEMA stepen zaštite	NEMA 4X
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 60536
Tretman zaštite	TH

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
