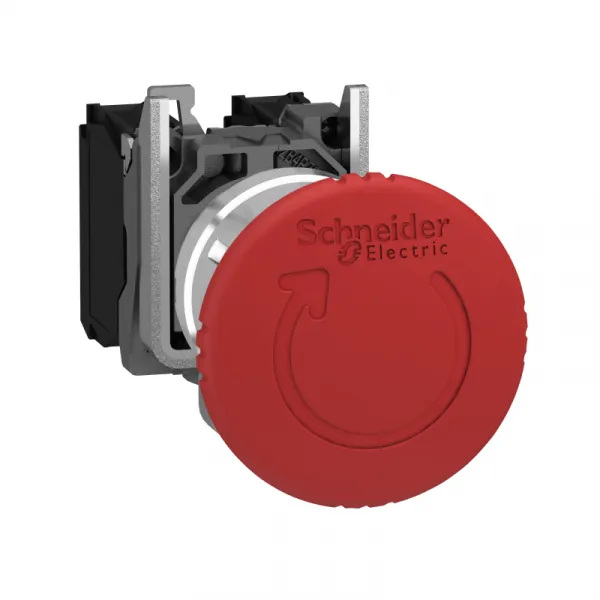

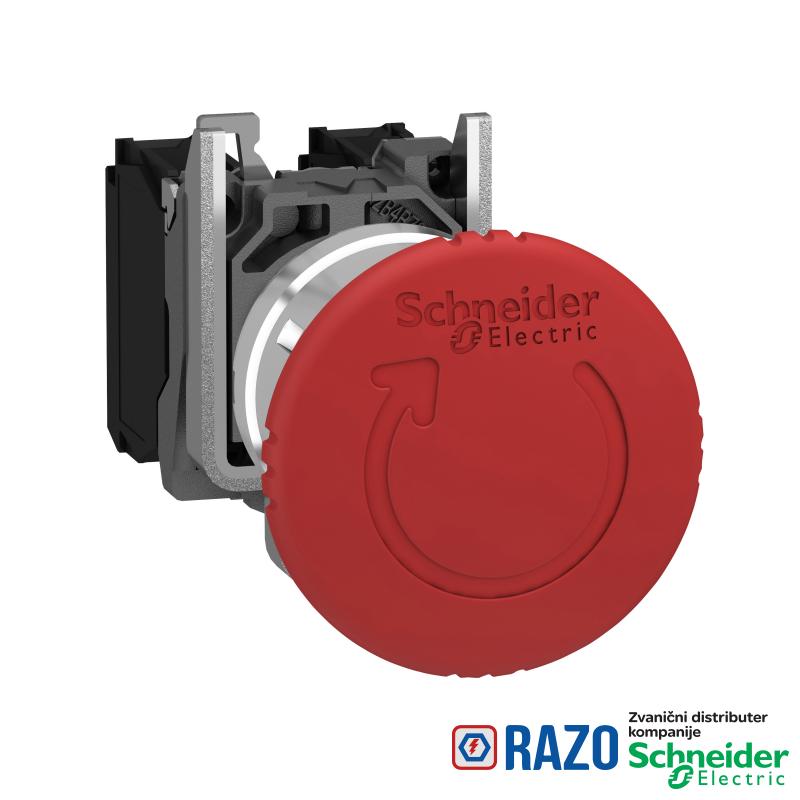

crveni taster nužnog isklj. Ø 22 pečur. glava Ø 40 otpuštanje zakretanjem-ATEX

crveni taster nužnog isklj. Ø 22 pečur. glava Ø 40 otpuštanje zakretanjem-ATEX

Šifra artikla: XB4BS8445EX
crveni taster nužnog isklj. Ø 22 pečur. glava Ø 40 otpuštanje zakretanjem-ATEX
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
13.014,00 RSD
13.014,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
reset otpuštanje zakretanjem
tip kontakata i sastav 1 NO + 1 NC
prodaja po nedeljivim količinama 1
Grupa proizvoda Harmony XB4
materijal podnožja hromirani metal
zona prašine zona 21 - 22
profil glave uređaja crvena pečurkasti taster Ø 40 mm
prečnik za montiranje 22 mm
tip glave uređaja akcija okidanja i mehanička zadrška
Tip proizvoda ili komponente kompletni taster za nužno isključenje
Kratko ime uređaja XB4
materijal montažnog rama zamak
tip glave standard
DOPUNSKE INFORMACIJE
upotreba kontakata standardni
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1
povezivanje - priključci vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1
[Ui] nazivni napon izolacije 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
zaštita od kratkog spoja 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
dubina za ugradnju 43 mm
[Ie] nazivna radna struja 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
električna trajnost 1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
operacija kontakata sporo isključenje
centar za fiksiranje >= 30 x 40 mm (nosač panela)
put u radu 1.5 mm (NC menja električno stanje)
put u radu 4.3 mm (ukupni put)
materijal kontakata legura srebra (Ag/Ni)
mehanička trajnost 300000 ciklusa
pozitivno otvaranje sa u skladu sa EN/IEC 60947-5-1 dodatak K
način fiksiranja pričvršćivanje zavrtnjem: 0.8-1.2 N.m
kompatibilnost XB4
izolacija ne
[Ith] dozvoljena termička struja u vazduhu 10 A u skladu sa EN/IEC 60947-5-1
oblik glave signalne jedinice okrugla
označavanje Ex tb IIIC
električna pouzdanost IEC 60947-5-4 λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 60947-1
montaža uređaja otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0
OKRUžENJE
Sertifikacija proizvoda INERIS 04ATEX9004U
IK stepen zaštite IK06
Temperatura okoline za rad uređaja -40-70 °C
direktive 94/9/EC - ATEX direktiva
kategorija prenapona I u skladu sa IEC 60536
Standardi EN/IEC 60947-5-5
Standardi EN 60079-0:2009
Standardi EN 60079-31:2009
Standardi EN 61000-6-2
Standardi EN/ISO 13850
Standardi IEC 60079-0:2007
Standardi IEC 60079-31:2008
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite TH
IP stepen zaštite IP66 u skladu sa IEC 60529
IP stepen zaštite IP69
IP stepen zaštite IP69K
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1808008EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1808008EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
