OSNOVNE INFORMACIJE
reset	push-pull
tip kontakata i sastav	1 NO + 1 NC
prodaja po nedeljivim količinama	1
Grupa proizvoda	Harmony XB4
materijal podnožja	hromirani metal
zona prašine	zona 21 - 22
profil glave uređaja	crvena pečurkasti taster Ø 40 mm
prečnik za montiranje	22 mm
tip glave uređaja	akcija okidanja i mehanička zadrška

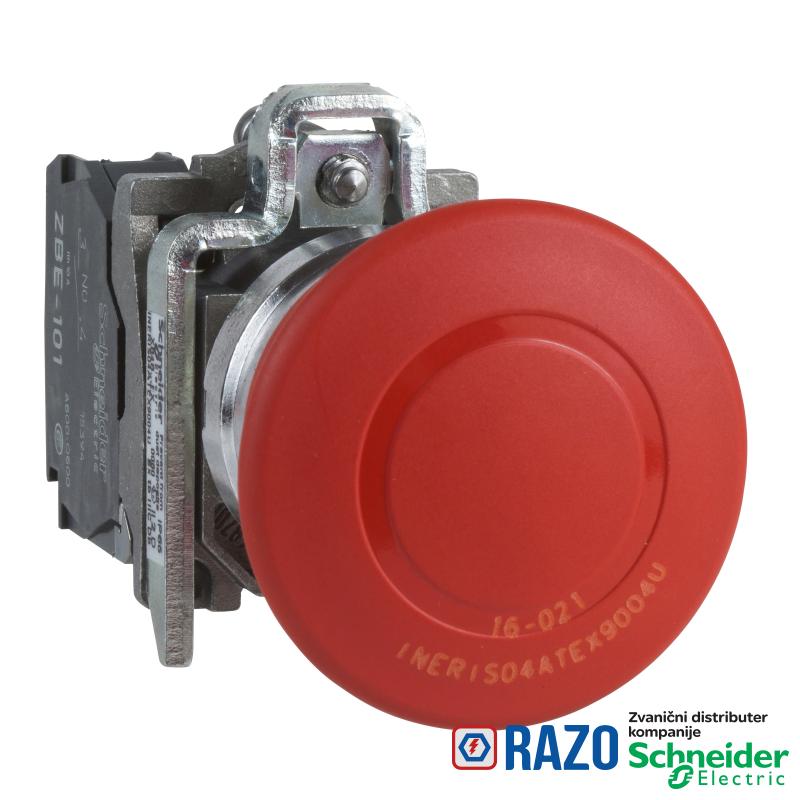

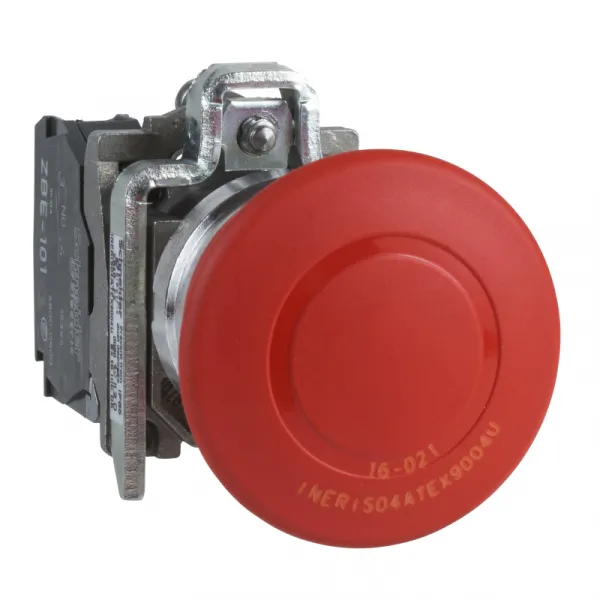

Tip proizvoda ili komponente	kompletni taster za nužno isključenje
Kratko ime uređaja	XB4
materijal montažnog rama	zamak
tip glave	standard

DOPUNSKE INFORMACIJE
upotreba kontakata	standardni
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1
povezivanje - priključci	vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
sila u radu	50 N
zaštita od kratkog spoja	10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
dubina za ugradnju	43 mm
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
električna trajnost	1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
operacija kontakata	sporo isključenje
centar za fiksiranje	>= 30 x 40 mm (nosač panela) 1-6 mm
put u radu	1.5 mm (NC menja električno stanje)
put u radu	2.6 mm (NO menja električno stanje)
put u radu	4.3 mm (ukupni put)
materijal kontakata	legura srebra (Ag/Ni)
mehanička trajnost	300000 ciklusa
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
način fiksiranja	pričvršćivanje zavrtnjem: 0.8-1.2 N.m
kompatibilnost	XB4
izolacija	ne
[Ith] dozvoljena termička struja u vazduhu	10 A u skladu sa EN/IEC 60947-5-1
oblik glave signalne jedinice	okrugla
označavanje	Ex tb IIIC
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-1
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0

OKRUžENJE
Sertifikacija proizvoda	INERIS 04ATEX9004U
IK stepen zaštite	IK05
Temperatura okoline za rad uređaja	-20-60 °C
direktive	94/9/EC - ATEX direktiva
kategorija prenapona	I u skladu sa IEC 60536
Standardi	EN/IEC 60947-5-5
Standardi	EN 60079-0:2009
Standardi	EN 60079-31:2009
Standardi	EN 61000-6-2
Standardi	EN/ISO 13850
Standardi	IEC 60079-0:2007
Standardi	IEC 60079-31:2008
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite	TH
IP stepen zaštite	IP65 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1808008EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1808008EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
