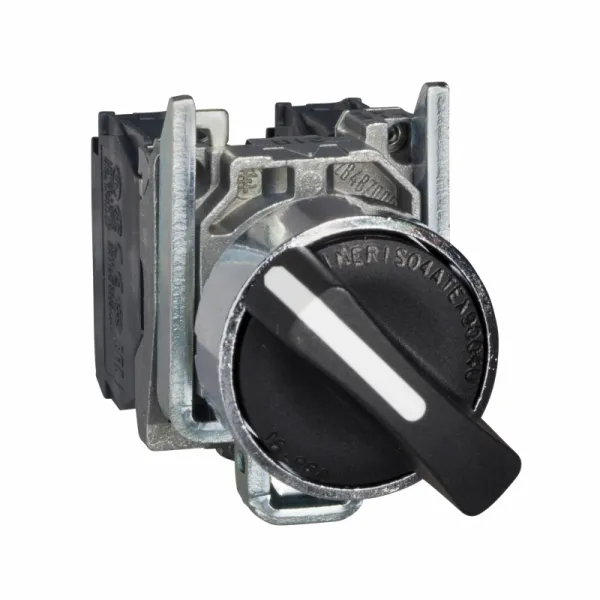

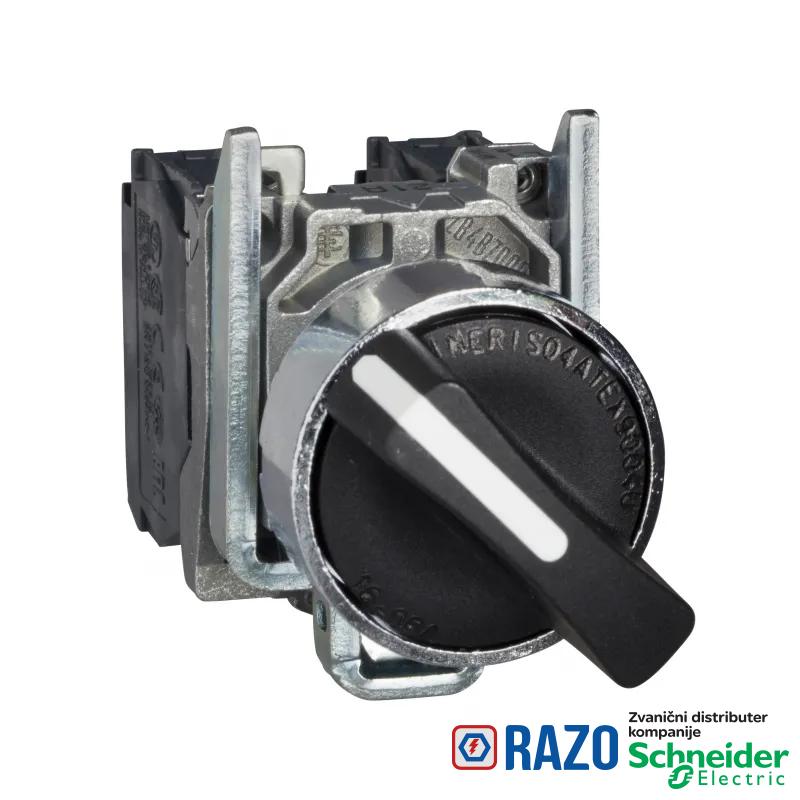

crni izborni prekidač Ø 22 - 3 pozicije +/- 45°- bez povratka - 2 NO-ATEX

crni izborni prekidač Ø 22 - 3 pozicije +/- 45°- bez povratka - 2 NO-ATEX

Šifra artikla: XB4BD33EX
crni izborni prekidač Ø 22 - 3 pozicije +/- 45°- bez povratka - 2 NO-ATEX
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.000,80 RSD
7.000,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony XB4
zona prašine zona 21 - 22
prečnik za montiranje 22 mm
tip glave uređaja bez povratka
Tip proizvoda ili komponente kompletni izborni prekidač
materijal montažnog rama zamak
tip glave standard
tip kontakata i sastav 2 NO
prodaja po nedeljivim količinama 1
materijal podnožja hromirani metal
profil glave uređaja crna standardna ručica
Kratko ime uređaja XB4
DOPUNSKE INFORMACIJE
upotreba kontakata standardni kontakti
zaštita od kratkog spoja 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
dubina za ugradnju 43 mm
centar za fiksiranje >= 30 x 40 mm (nosač panela)
materijal kontakata legura srebra (Ag/Ni)
pozitivno otvaranje bez
[Ith] dozvoljena termička struja u vazduhu 10 A u skladu sa EN/IEC 60947-5-1
oblik glave signalne jedinice okrugla
označavanje Ex tb IIIC
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 60947-1
otpornost na uređaj za pranje pod pritiskom 7000000 Pa pri 55 °C, razdaljina : 0.1 m
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
[Ie] nazivna radna struja 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
električna trajnost 1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1: dodatak C
električna trajnost 1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1: dodatak C
operacija kontakata sporo isključenje
informacija o poziciji glave 3 pozicije +/- 45°
mehanička trajnost 3000000 ciklusa
kompatibilnost XB4
izolacija ne
vrednost momenta 0.14 N.m NO menja električno stanje
električna pouzdanost IEC 60947-5-4 λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1
OKRUžENJE
Sertifikacija proizvoda INERIS 04ATEX9004U
IK stepen zaštite IK06 u skladu sa IEC 50102
Temperatura okoline za rad uređaja -20-60 °C
Standardi EN 60079-0:2009
Standardi EN 60079-31:2009
Standardi EN 61000-6-2
Standardi IEC 60079-0:2007
Standardi IEC 60079-31:2008
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP65 u skladu sa IEC 60529
direktive 94/9/EC - ATEX direktiva
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona I u skladu sa IEC 60536
NEMA stepen zaštite NEMA 13
NEMA stepen zaštite NEMA 4X
Tretman zaštite TH
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1808008EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1808008EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
