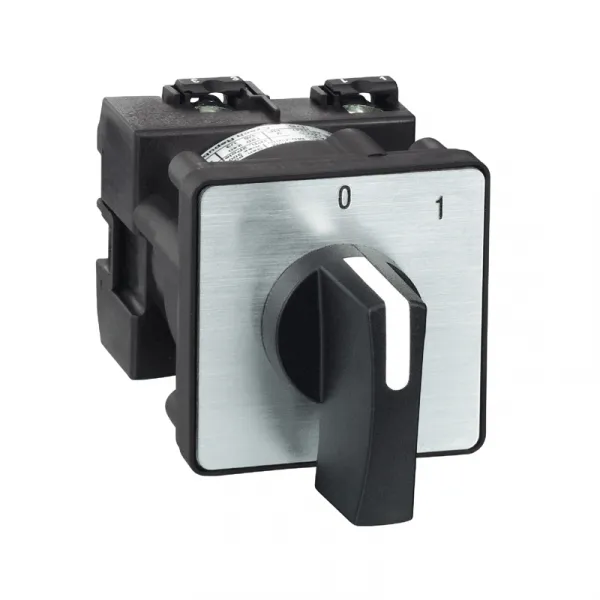

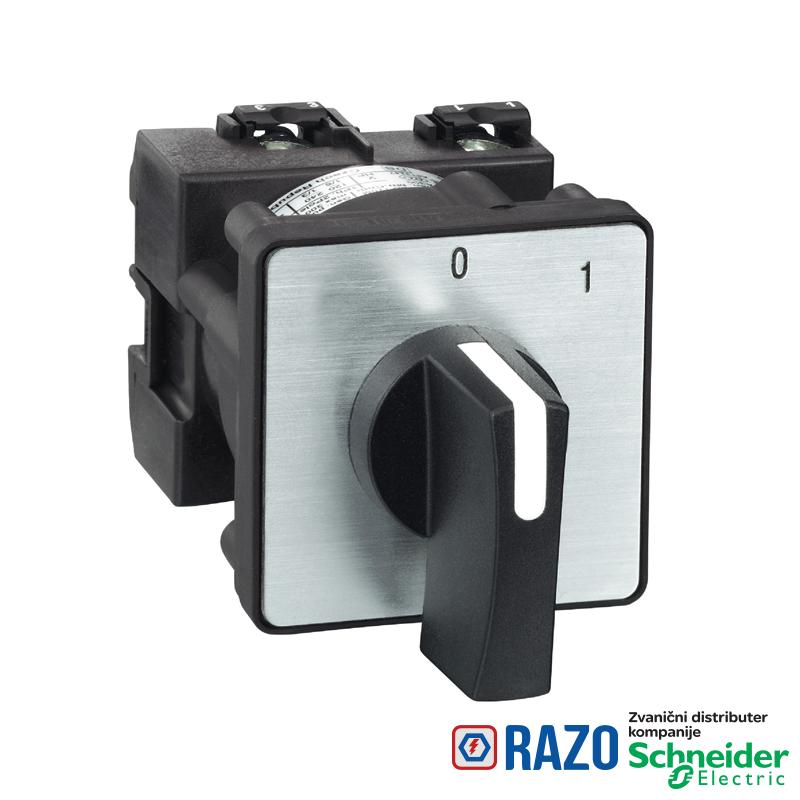

Grebenasti prekidač 12A I-polni 0-1
Schneider Electric

Grebenasti prekidač 12A I-polni 0-1

Šifra artikla: SC205
Model: K1A001ALH
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony K
Način pričvršćivanja na više načina
natpis sa metalik oznakom, 0 - 1 crna oznaka
IP stepen zaštite IP40 u skladu sa IEC 529
IP stepen zaštite IP40 u skladu sa NF C 20-010
Tip proizvoda ili komponente kompletni grebenasti prekidač
[Ith] dozvoljena termička struja u vazduhu 12 A
funkcija grebenastog prekidača grebenasti prekidač
ime komponente K1
tip glave uređaja crna ručica, dužina = 35 mm
Lokacija za montiranje prednji deo
pozicije prekidača desno: 0° - 45°
tip glave grebenastog prekidača sa prednjom pločom 45 x 45 mm
Broj polova 1P
zaključavanje zakretne ručice bez
povratak bez
OFF položaj sa Off pozicijom
DOPUNSKE INFORMACIJE
zaštita od kratkog spoja 16 A rastavni uložak osigurač, tip gG
[Ithe] dozvoljena termička struja u ormanu 10 A
Masa proizvoda 0.103 kg
[Uimp] nazivni podnosivi impulsni napon 4 kV u funkciji izolacije
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 947-1
CAD ukupna visina 45 mm
ugao grebenastog prekidača 45 °
električna veza neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm²
električna veza neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm²
električna trajnost 1000000 ciklusa AC-15
električna trajnost 1000000 ciklusa AC-21
električna trajnost 500000 ciklusa AC-23
električna trajnost 500000 ciklusa AC-3
maximum operating rate 8333 ciklusa/min AC-15
maximum operating rate 2.5 ciklusa/min AC-21
maximum operating rate 2.5 ciklusa/min AC-23
maximum operating rate 2.5 ciklusa/min AC-3
Struja kratkog spoja 10000 A
[Ui] nazivni napon izolacije 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje sa
operacija kontakata sporo isključenje
mehanička trajnost 1000000 ciklusa
kompatibilnost K1A
CAD ukupna širina 45 mm
CAD ukupna dubina 77 mm
nazivna snaga u W 10500 W AC-21, 500...660 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 2200 W AC-23A, 690 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 4800 W AC-21, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 600 W AC-3, 230 V monofazne u skladu sa IEC 947-3
nazivna snaga u W 8300 W AC-21, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 1100 W AC-3, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 1500 W AC-23A, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 1500 W AC-3, 400 V monofazne u skladu sa IEC 947-3
nazivna snaga u W 1500 W AC-3, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 1500 W AC-3, 500 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 1500 W AC-3, 690 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 2200 W AC-23A, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W 2200 W AC-23A, 500 V trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 1.8 A pri 690 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 2 A pri 400 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC 3 A pri 230 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC 2.8 A pri 500 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 2.8 A pri 690 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 3.3 A pri 400 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 3.8 A pri 500 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 4.6 A pri 230 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 4.8 A pri 400 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 5.6 A pri 230 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC 1 A pri 500 V AC-15 u skladu sa IEC 947-5-1
OKRUžENJE
Temperatura okoline za rad uređaja -25-55 °C
otpornost na vibracije 5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6
otpornost na udare 30 gn u skladu sa IEC 68-2-27
sertifikacije proizvoda CSA 240 V 3 hp trofazne 2 -polni
sertifikacije proizvoda UL 240 V 0.33 hp monofazne 2 -polni
sertifikacije proizvoda CSA 240 V 1 hp monofazne
sertifikacije proizvoda UL 240 V 1 hp trofazne
standardi EN/IEC 60947-3 za kolo napajanja
standardi EN/IEC 60947-5-1 za upravljačko kolo
standardi CENELEC EN 50013
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 536
kategorija prenapona klasa II u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP071103EN_V1
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

K1 1P grebenasti prekidač je idealan za upravljanje jednostavnim mašinama, razvodnim ormanima, nazivnog napona 690V AC i nazivnom strujom od 12A. Ima kvadratni oblik i metalnu natpisnu pločicu sa crnim oznakama. Stepen zaštite je IP65 i ugrađuje se pomoću vijaka. Visok nivo zaštite IP omogućava rukovanje ormanima u vrlo prašnjavim i vlažnim sredinama, uključujući i spoljašnje.
