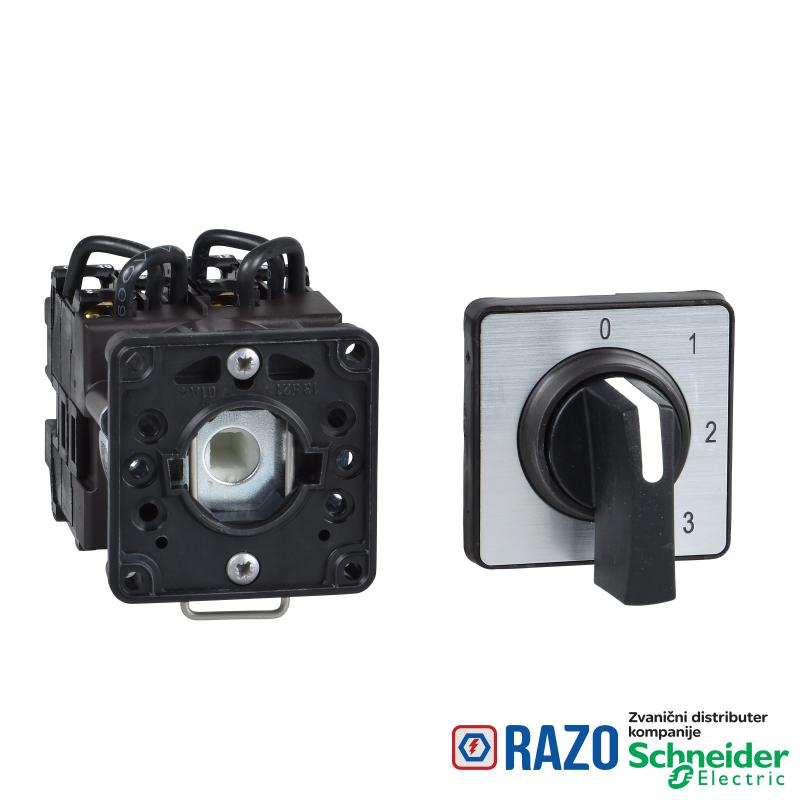

ampermetarski grebenasti prekidač - 3 kola - 90° - 12 A - za Ø 22 mm

ampermetarski grebenasti prekidač - 3 kola - 90° - 12 A - za Ø 22 mm

Šifra artikla: K1F013MCH
ampermetarski grebenasti prekidač - 3 kola - 90° - 12 A - za Ø 22 mm
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.598,80 RSD
3.598,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
pozicije prekidača desno: 0° - 90° - 180°
Grupa proizvoda Harmony K
tip glave grebenastog prekidača sa prednjom pločom 45 x 45 mm
Način pričvršćivanja Ø 22 mm otvor
montaža proizvoda prednja ugradnja
natpis bez metalik oznakom, L1 - L2 - L3 crna oznaka
zaključavanje zakretne ručice bez
Tip merenja za 3 kola
IP stepen zaštite IP65 u skladu sa IEC 529
IP stepen zaštite IP65 u skladu sa NF C 20-010
povratak bez
Tip proizvoda ili komponente kompletni grebenasti prekidač
[Ith] dozvoljena termička struja u vazduhu 12 A
funkcija grebenastog prekidača ampermetarski grebenasti prekidač
ime komponente K1
tip glave uređaja crna ručica, dužina = 35 mm
OFF položaj bez Off pozicije
DOPUNSKE INFORMACIJE
električna veza neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm²
električna veza neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm²
električna trajnost 1000000 ciklusa AC-15
električna trajnost 1000000 ciklusa AC-21
električna trajnost 500000 ciklusa AC-23
električna trajnost 500000 ciklusa AC-3
maximum operating rate 2.5 ciklusa/min AC-21
maximum operating rate 2.5 ciklusa/min AC-23
maximum operating rate 2.5 ciklusa/min AC-3
maximum operating rate 8.333 ciklusa/min AC-15
Struja kratkog spoja 10000 A
zaštita od kratkog spoja 16 A rastavni uložak osigurač, tip gG
[Ui] nazivni napon izolacije 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje sa
operacija kontakata sporo isključenje
mehanička trajnost 1000000 ciklusa
kompatibilnost K1F
[Ithe] dozvoljena termička struja u ormanu 10 A
CAD ukupna širina 45 mm
CAD ukupna dubina 69 mm
Masa proizvoda 0.19 kg
[Uimp] nazivni podnosivi impulsni napon 4 kV u funkciji izolacije
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-1
nazivna snaga u W 10500 W AC-21, 500...660 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 2200 W AC-23A, 690 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 4800 W AC-21, 230 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 600 W AC-3, 230 V monofazne u skladu sa IEC 60947-3
nazivna snaga u W 8300 W AC-21, 400 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 1100 W AC-3, 230 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 1500 W AC-23A, 230 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 1500 W AC-3, 400 V monofazne u skladu sa IEC 60947-3
nazivna snaga u W 1500 W AC-3, 400 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 1500 W AC-3, 500 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 1500 W AC-3, 690 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 2200 W AC-23A, 400 V trofazne u skladu sa IEC 60947-3
nazivna snaga u W 2200 W AC-23A, 500 V trofazne u skladu sa IEC 60947-3
CAD ukupna visina 50 mm
[Ie] nazivna struja AC 1 A pri 500 V AC-15 u skladu sa IEC 60947-5-1
[Ie] nazivna struja AC 4.8 A pri 400 V AC-23A trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 5.6 A pri 230 V AC-23A trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 2 A pri 400 V AC-15 u skladu sa IEC 60947-5-1
[Ie] nazivna struja AC 3 A pri 230 V AC-15 u skladu sa IEC 60947-5-1
[Ie] nazivna struja AC 1.8 A pri 690 V AC-3 trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 2.8 A pri 500 V AC-3 trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 2.8 A pri 690 V AC-23A trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 3.3 A pri 400 V AC-3 trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 3.8 A pri 500 V AC-23A trofazne u skladu sa IEC 60947-3
[Ie] nazivna struja AC 4.6 A pri 230 V AC-3 trofazne u skladu sa IEC 60947-3
ugao grebenastog prekidača 90 °
OKRUžENJE
Temperatura okoline za rad uređaja -25-55 °C
Temperatura okoline za skladištenje -40-70 °C
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 536
klasa zaštite protiv električnog udara klasa II u skladu sa NF C 20-030
otpornost na vibracije 5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6
otpornost na udare 30 gn u skladu sa IEC 68-2-27
sertifikacije proizvoda CSA 240 V 1 hp monofazne
sertifikacije proizvoda CSA 240 V 3 hp trofazne 2 polni
sertifikacije proizvoda UL 240 V 1 hp trofazne
sertifikacije proizvoda UL 240 V 0.33 hp monofazne 2 polni
Tretman zaštite TC
standardi CENELEC EN 50013
standardi EN/IEC 60947-3 za kolo napajanja
standardi EN/IEC 60947-5-1 za upravljačko kolo
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP071103EN_V1
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
