OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony K
Način pričvršćivanja	Ø 22 mm otvor
sastav uređaja	kontaktni blokovi + pločica za montažu

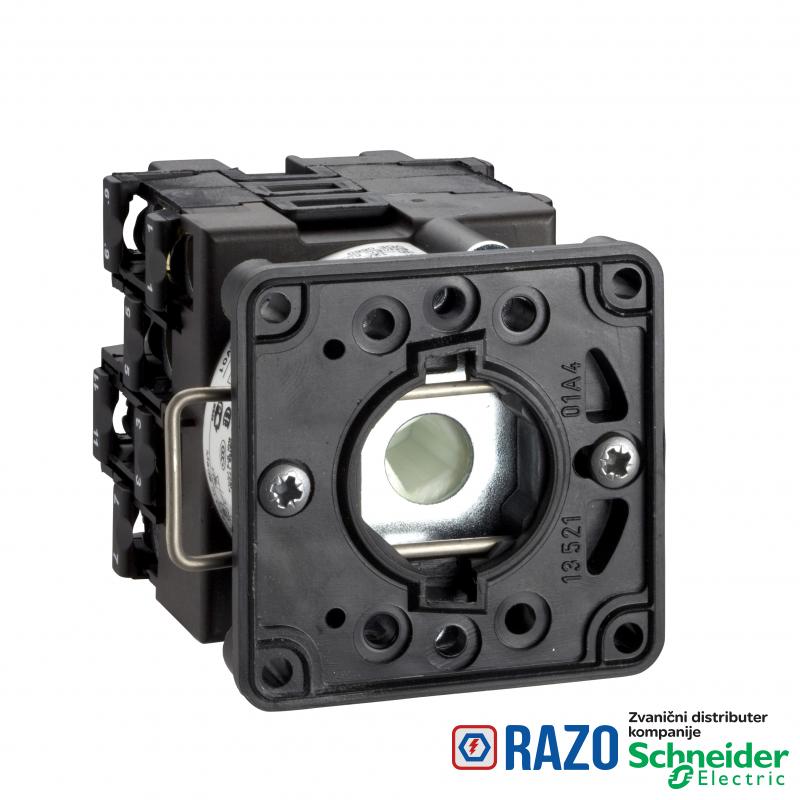

Tip proizvoda ili komponente	telo grebenastog prekidača
[Ith] dozvoljena termička struja u vazduhu	12 A
funkcija grebenastog prekidača	grebenasti prekidač
ime komponente	K1
Lokacija za montiranje	prednji deo
pozicije prekidača	desno: 0° - 45°
materijal podnožja	plastika
Broj polova	2P
OFF položaj	sa Off pozicijom

DOPUNSKE INFORMACIJE
zaštita od kratkog spoja	16 A rastavni uložak osigurač, tip gG
[Ithe] dozvoljena termička struja u ormanu	10 A
[Uimp] nazivni podnosivi impulsni napon	4 kV u funkciji izolacije
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 947-1
ugao grebenastog prekidača	45 °
električna veza	neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm²
električna veza	neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm²
električna trajnost	1000000 ciklusa AC-15
električna trajnost	1000000 ciklusa AC-21
električna trajnost	500000 ciklusa AC-23
električna trajnost	500000 ciklusa AC-3
maximum operating rate	8333 ciklusa/min AC-15
maximum operating rate	2.5 ciklusa/min AC-21
maximum operating rate	2.5 ciklusa/min AC-23
maximum operating rate	2.5 ciklusa/min AC-3
Struja kratkog spoja	10000 A
[Ui] nazivni napon izolacije	690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje	sa
operacija kontakata	sporo isključenje
mehanička trajnost	1000000 ciklusa
kompatibilnost	K1B
nazivna snaga u W	10500 W AC-21, 500 - 660 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	2200 W AC-23A, 690 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	4800 W AC-21, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	600 W AC-3, 230 V monofazne u skladu sa IEC 947-3
nazivna snaga u W	8300 W AC-21, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	1100 W AC-3, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	1500 W AC-23A, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	1500 W AC-3, 400 V monofazne u skladu sa IEC 947-3
nazivna snaga u W	1500 W AC-3, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	1500 W AC-3, 500 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	1500 W AC-3, 690 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	2200 W AC-23A, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	2200 W AC-23A, 500 V trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	1.8 A pri 690 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	2 A pri 400 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC	3 A pri 230 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC	2.8 A pri 500 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	2.8 A pri 690 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	3.3 A pri 400 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	3.8 A pri 500 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	4.6 A pri 230 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	4.8 A pri 400 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	5.6 A pri 230 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	1 A pri 500 V AC-15 u skladu sa IEC 947-5-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-55 °C
otpornost na vibracije	5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6
otpornost na udare	30 gn u skladu sa IEC 68-2-27
sertifikacije proizvoda	CSA 240 V 3 hp trofazne 2 -polni
sertifikacije proizvoda	UL 240 V 0.33 hp monofazne 2 -polni
sertifikacije proizvoda	CSA 240 V 1 hp monofazne
sertifikacije proizvoda	UL 240 V 1 hp trofazne
standardi	EN 60947-3 za kolo napajanja
standardi	EN 60947-5-1 za upravljačko kolo
standardi	IEC 60947-3 za kolo napajanja
standardi	IEC 60947-5-1 za upravljačko kolo
standardi	CENELEC EN 50013
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 536
kategorija prenapona	klasa II u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP071103EN_V1
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
