OSNOVNE INFORMACIJE
pozicije prekidača	desno: 0° - 45° - 90° - 135°
Grupa proizvoda	Harmony K
materijal podnožja	plastika
Način pričvršćivanja	Ø 22 mm otvor
montaža proizvoda	prednja ugradnja
Broj polova	1P
sastav uređaja	kontaktni blokovi + pločica za montažu

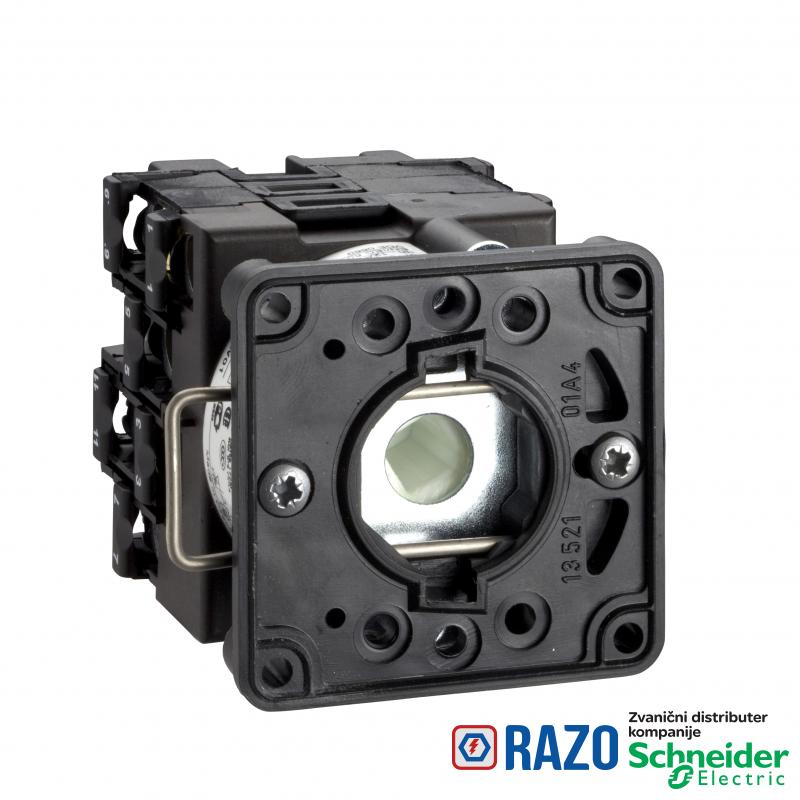

Tip proizvoda ili komponente	telo grebenastog prekidača
[Ith] dozvoljena termička struja u vazduhu	20 A
funkcija grebenastog prekidača	paralelni grebenasti prekidač
ime komponente	K2
OFF položaj	sa Off pozicijom

DOPUNSKE INFORMACIJE
električna veza	neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm²
električna veza	neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm²
električna trajnost	200000 ciklusa AC-23
električna trajnost	200000 ciklusa AC-3
električna trajnost	600000 ciklusa AC-15
električna trajnost	600000 ciklusa AC-21
maximum operating rate	2.5 ciklusa/min AC-21
maximum operating rate	2.5 ciklusa/min AC-23
maximum operating rate	2.5 ciklusa/min AC-3
maximum operating rate	8.333 ciklusa/min AC-15
Struja kratkog spoja	10000 A
zaštita od kratkog spoja	20 A rastavni uložak osigurač, tip gG
[Ui] nazivni napon izolacije	690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje	sa
broj opterećenja	3
operacija kontakata	sporo isključenje
mehanička trajnost	1000000 ciklusa
kompatibilnost	K2C
[Ithe] dozvoljena termička struja u ormanu	16 A
Masa proizvoda	0.105 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u funkciji izolacije
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 947-1
nazivna snaga u W	1300 W AC-3, 230 V monofazne u skladu sa IEC 947-3
nazivna snaga u W	5500 W AC-23A, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	5500 W AC-23A, 500 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	5500 W AC-23A, 690 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	8000 W AC-21, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	14000 W AC-21, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	17000 W AC-21, 500 - 660 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	2200 W AC-3, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	2200 W AC-3, 400 V monofazne u skladu sa IEC 947-3
nazivna snaga u W	4000 W AC-23A, 230 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	4000 W AC-3, 400 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	4000 W AC-3, 500 V trofazne u skladu sa IEC 947-3
nazivna snaga u W	4000 W AC-3, 690 V trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	2 A pri 500 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC	8.3 A pri 230 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	8.9 A pri 500 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	3 A pri 400 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC	4 A pri 230 V AC-15 u skladu sa IEC 947-5-1
[Ie] nazivna struja AC	8 A pri 400 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	10.8 A pri 400 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	14.6 A pri 230 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	4.7 A pri 690 V AC-3 trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	6.4 A pri 690 V AC-23A trofazne u skladu sa IEC 947-3
[Ie] nazivna struja AC	6.5 A pri 500 V AC-3 trofazne u skladu sa IEC 947-3
ugao grebenastog prekidača	45 °

OKRUžENJE
Temperatura okoline za rad uređaja	-25-55 °C
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 536
klasa zaštite protiv električnog udara	klasa II u skladu sa NF C 20-030
otpornost na vibracije	5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6
otpornost na udare	30 gn u skladu sa IEC 68-2-27
sertifikacije proizvoda	CSA 240 V 1 hp monofazne
sertifikacije proizvoda	CSA 240 V 3 hp trofazne 2 polni
sertifikacije proizvoda	UL 240 V 1 hp trofazne
sertifikacije proizvoda	UL 240 V 0.33 hp monofazne 2 polni
Tretman zaštite	TC
standardi	CENELEC EN 50013
standardi	EN 60947-3 za kolo napajanja
standardi	EN 60947-5-1 za upravljačko kolo
standardi	IEC 60947-3 za kolo napajanja
standardi	IEC 60947-5-1 za upravljačko kolo

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
