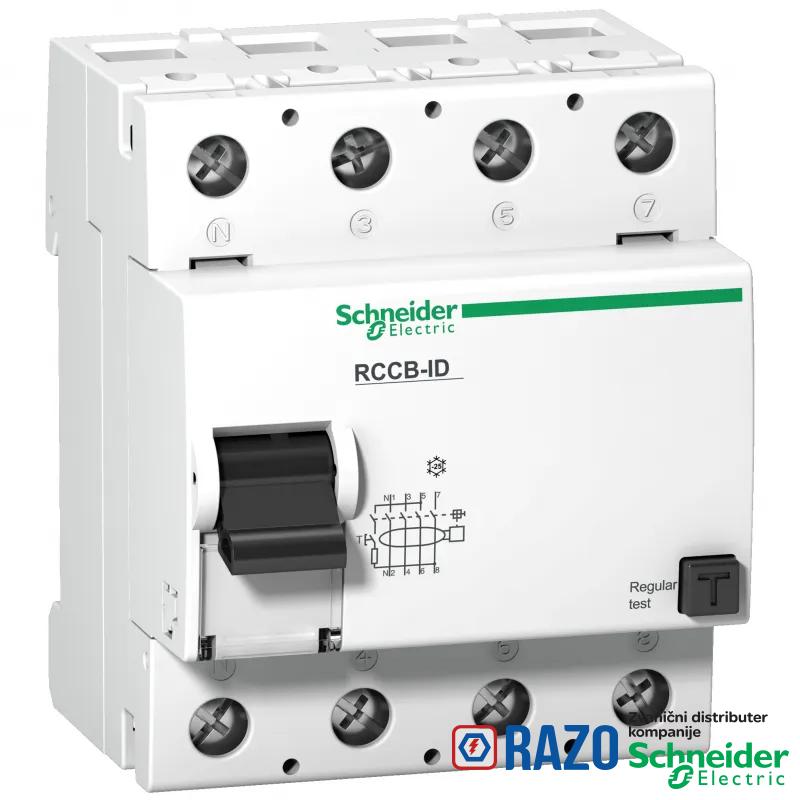

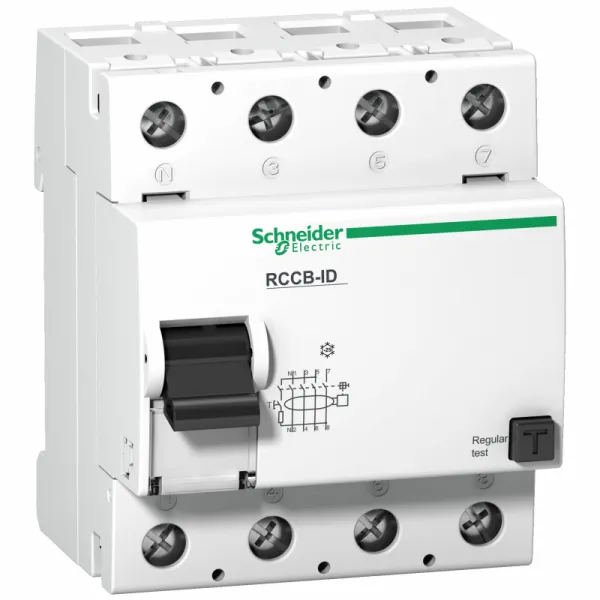

FID sklopka ACTI9 125/0,3
Schneider Electric

FID sklopka ACTI9 125/0,3

Šifra artikla: SC7288
Model: 16907
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
08.10.2024. - 10.10.2024.
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 125 A
Grupa proizvoda ID RCCB
Tip mreže AC
klasa diferencijalne zaštite tip AC
osetljivost diferencijalne zaštite 300 mA
Tip proizvoda ili komponente prekidač diferencijalne zaštite (RCCB)
ime proizvoda Acti 9 RCCB-ID
grupa proizvoda Acti 9
kašnjenje prorade diferencijalne zaštite trenutna
nazivna moć uključenja i isključenja Im = 1250 A 400 V u skladu sa IEC 61008
Broj polova 4P
pozicija nultog provodnika levo
Kratko ime uređaja RCCB-ID
nazivna uslovna struja kratkog spoja Inc 10 kA 125 A
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Visina 86 mm
Nosači za montažu 35 mm simetrična DIN šina
lokacija uređaja u sistemu izvod
9 mm redovi 8
Masa proizvoda 420 g
povezivanje - priključci tunelski priključci2 kabl(ovi) 1.5-16 mm² fleksibilni
povezivanje - priključci tunelski priključci2 kabl(ovi) 1.5-16 mm² kruti
povezivanje - priključci tunelski priključci1 kabl(ovi) 1.5-50 mm² kruti
povezivanje - priključci tunelski priključci1 kabl(ovi) 1.5-35 mm² fleksibilni
povezivanje - priključci tunelski priključci1 kabl(ovi) 1.5-35 mm² fleksibilni sa kablovskim završetkom
povezivanje - priključci tunelski priključci2 kabl(ovi) 1.5-16 mm² fleksibilni sa kablovskim završetkom
dužina ogoljenog dela žice 11 mm
Tip upravljanja ručica
tehnologija prorade diferencijalne zaštite elektromehanička
[Ui] nazivni napon izolacije 440 V AC 50 Hz u skladu sa IEC 61008-1
Način montiranja fiksno
električna trajnost 2000 ciklusa
mehanička trajnost 5000 ciklusa
kompatibilnost ID_RCCB
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa IEC 61008-1
povezivanje
boja siva
Širina 72 mm
segment tržišta male komercijalne zgrade
priprema za zaključavanje može se zaključati
Dubina 76 mm
moment pritezanja 3-3 N.m
[Ue] nazivni napon 400 V AC 50 Hz u skladu sa IEC 61008
OKRUžENJE
Temperatura okoline za rad uređaja -25-40 °C
Standardi IEC 60947-3
Standardi IEC 60947-1
Standardi IEC 61008
tropikalizacija 2 u skladu sa IEC 61008
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP40 (modularni orman) u skladu sa IEC 60529
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 95-95 % pri 55-55 °C
Nadmorska visina za rad 2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
