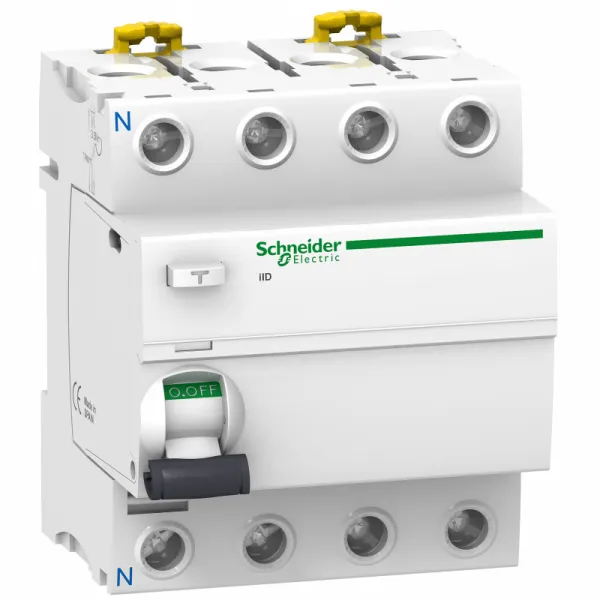

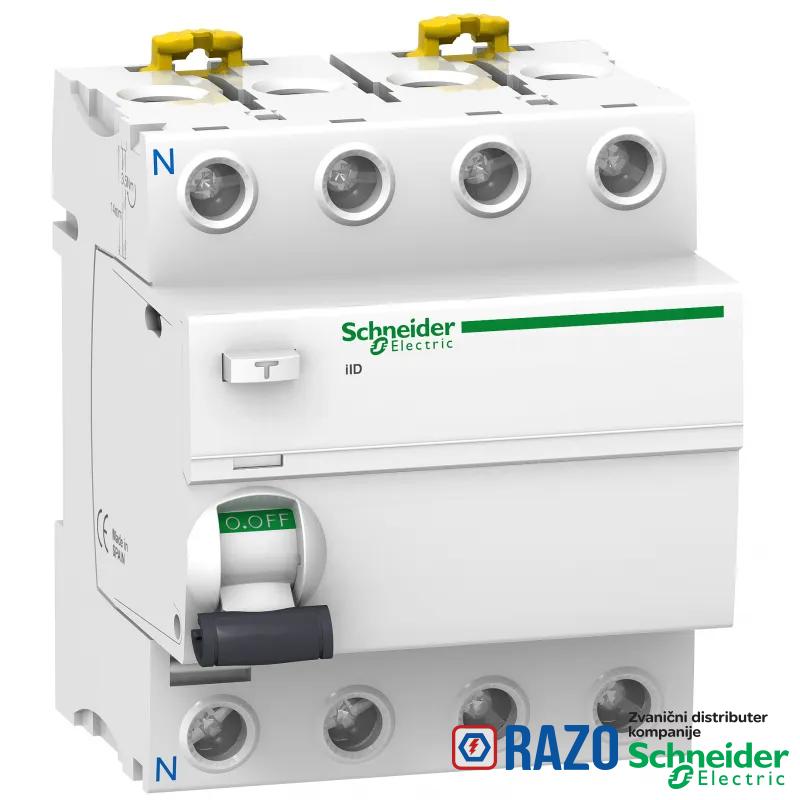

FID sklopka ACTI9 40/0,5
Schneider Electric

FID sklopka ACTI9 40/0,5

Šifra artikla: SC054
Model: A9R16440
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
6.453,00 RSD
6.453,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 40 A
Grupa proizvoda iID
Tip mreže AC
klasa diferencijalne zaštite tip AC
osetljivost diferencijalne zaštite 500 mA
Tip proizvoda ili komponente prekidač diferencijalne zaštite (RCCB)
ime proizvoda Acti 9 iID
grupa proizvoda Acti 9
kašnjenje prorade diferencijalne zaštite trenutna
Broj polova 4P
pozicija nultog provodnika levo
Kratko ime uređaja iID
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Visina 91 mm
indikator pozicije kontakta da
opis opcija zaključavanja padlocking device
povezivanje - priključci pojedinačni priključni blok gornji ili donji1-35 mm² kruti
povezivanje - priključci pojedinačni priključni blok gornji ili donji1-25 mm² fleksibilni
povezivanje - priključci pojedinačni priključni blok gornji ili donji1-25 mm² fleksibilni sa kablovskim završetkom
Nosači za montažu DIN šina
lokacija uređaja u sistemu izvod
9 mm redovi 8
razvodni blok češljaste sabirnice gornji ili donji: tooth
Masa proizvoda 0.37 kg
dužina ogoljenog dela žice 14 mm za gornji ili donji priključak
Tip upravljanja ručica
tehnologija prorade diferencijalne zaštite nezavisna
[Ui] nazivni napon izolacije 500 V AC 50/60 Hz
Način montiranja sistemom na klik
električna trajnost AC-1: 15000 ciklusa
nazivna moć uključenja i isključenja Idm 1500 A
nazivna moć uključenja i isključenja Im 1500 A
mehanička trajnost 20000 ciklusa
kompatibilnost iID
[Uimp] nazivni podnosivi impulsni napon 6 kV
povezivanje
povezivanje
boja bela
Širina 72 mm
Dubina 73.5 mm
moment pritezanja 3.5-3.5 N.m gornji ili donji
nazivna uslovna struja kratkog spoja 10 kA
[Ue] nazivni napon 380...415 V AC 50/60 Hz
OKRUžENJE
temperatura okoline za rad -5-60 °C
Standardi EN/IEC 61008-1
elektromagnetna kompatibilnost 8/20 µs podnosivi strujni impuls, 250 A u skladu sa EN/IEC 61008-1
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP40 (modularni orman) u skladu sa IEC 60529
stepen zaprljanosti 3
Temperatura okoline za skladištenje -40-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1409014EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months

Acti9 iID je modularni i pouzdani prekidač sa diferencijalnom zaštitom (RCCB). Radi se o 4P prekidaču sa nazivnom strujom of 40A, AC tipu klase zaštite i 500mA osetljivošću struje curenja. Ovaj proizvod štiti od električnog udara indirektnim kontaktom i od opasnosti od požara. Vrši funkciju isključenja električnih kola u slučaju zemljospoja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravan uređaj sa mehaničkim indikatorom na prednjoj strani. Ovaj proizvod takođe ima VisiSafe okno sa zelenom trakom na prekidaču koji ukazuje na potpuno isključenje polova što omogućava održavanje uređaja na izvodima. Proizvod je usklađen sa standardom EN / IEC 61008-1. Nazivna moć uključenja i isključenja (Im/IΔm) je 1500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 10kA. Električna izdržljivost do 15000 ciklusa. Mehanička izdržljivost do 20000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 500VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 91mm x (D) 73.5mm. Masa proizvoda je 0.37kg. Stepen zaštite IP20. Postaje IP40 kada se nađe u modularnom ormanu (u skladu sa IEC/EN 60529 standardom). Radna temperatura je od -5°C do 60°C. Temperatura skladištenja je od -40°C do 85°C.
