| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 85 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| [Ics] servisna prekidna moć | 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 |
| [Ics] servisna prekidna moć | 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 |
| [In] nazivna struja | 150 A pri 65 °C |
| [In] nazivna struja | 160 A pri 40 °C |
| ime zaštitne jedinice | TM-D |
| Grupa proizvoda | NSX100...250 |
| Grupa proizvoda | NSX100...250 DC |
| [Ue] nazivni napon | 250 V DC u skladu sa IEC 60947-2 |
| [Ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| funkcija zaštitne jedinice | Li |
| Tip mreže | DC |
| opis zaštićenih polova | 1t |
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | Compact NSX |
| grupa proizvoda | Compact |
| kategorija upotrebe | kategorija A |
| stepen zaprljanosti | 3 u skladu sa IEC 60947 |
| prekidna moć | 10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| prekidna moć | 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 |
| prekidna moć | 85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 50 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 |
| prekidna moć | 85 kA Icu pri 250 V DC 1P u skladu sa IEC 60947-2 |
| prekidna moć | 85 kA Icu pri 48/125 V DC 1P u skladu sa IEC 60947-2 |
| [Ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 1P |
| prekidna moć | M 40 kA 240 V AC |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |

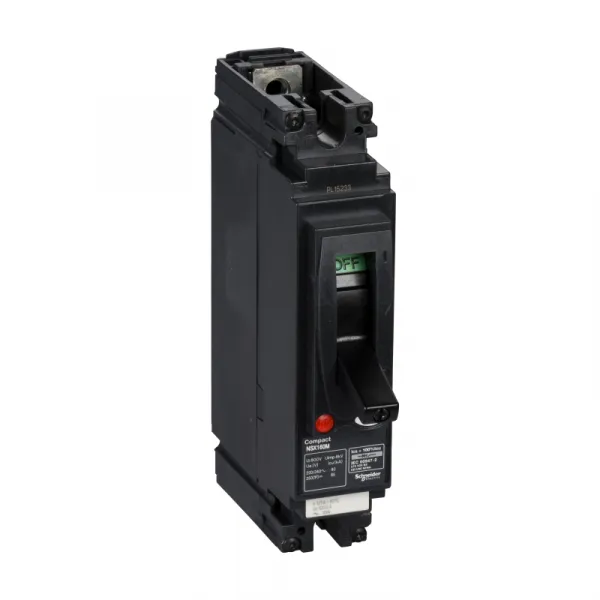

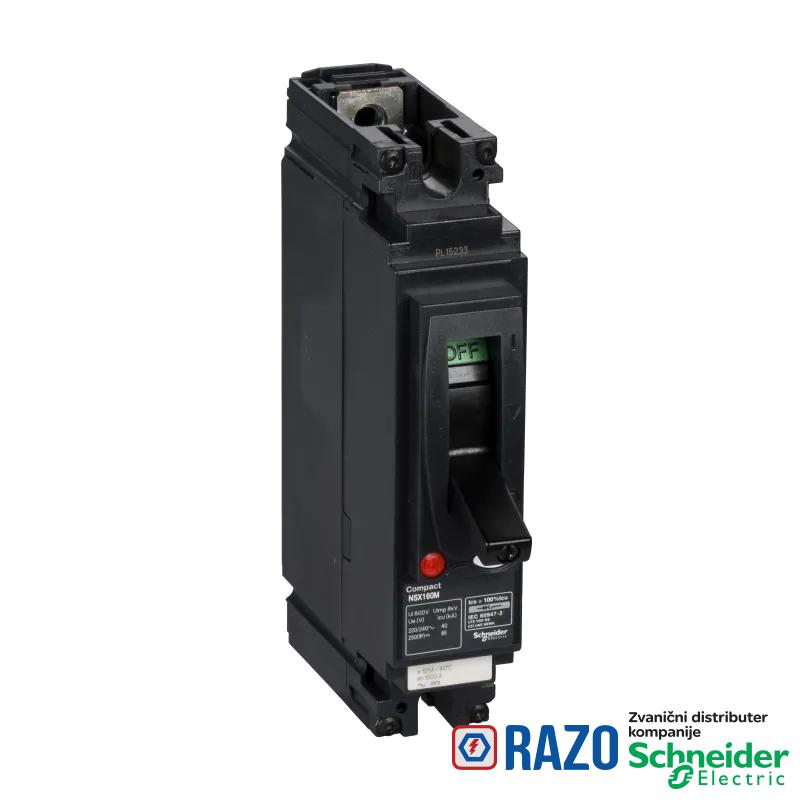

| Kratko ime uređaja | Compact NSX160M |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Visina | 161 mm |
| sastav pomoćnog kontakta | bez |
| povezivanje | 35 mm |
| Nosači za montažu | zadnja ploča |
| podešavanje praga trenutne zaštite od kratkog spoja | 1000 A |
| donji priključak | prednji |
| tip zaštite | zaštita od preopterećenja (termičkog) |
| tip zaštite | zaštita od kratkog spoja |
| podešavanje praga trenutne zaštite od kratkog spoja tip Ii | fiksno |
| Tip upravljanja | ručica |
| podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.8...1 x In |
| podešavanje praga zaštite od preopterećenja Ir | fiksno |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| električna trajnost | 10000 ciklusa 277 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| električna trajnost | 20000 ciklusa 277 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| veličina zaštitne jedinice | 125-125 A pri 40 °C |
| mehanička trajnost | 20000 ciklusa |
| kompatibilnost | NSX160 |
| Lokalna signalizacija | indikacija pozitivnog kontakta |
| Širina | 105 mm |
| Dubina | 86 mm |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | Marine |
| IK stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | EN/IEC 60947 |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za skladištenje | -50-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
