OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	36 kA pri 250 V DC u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	36 kA pri 48/125 V DC u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	18 kA pri 220 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	18 kA pri 277 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	100 A pri 40 °C
[In] nazivna struja	100 A pri 65 °C
ime zaštitne jedinice	TM-D
Grupa proizvoda	NSX100...250
Grupa proizvoda	NSX100...250 DC
[Ue] nazivni napon	250 V DC u skladu sa IEC 60947-2
[Ue] nazivni napon	277 V AC 50/60 Hz u skladu sa IEC 60947-2
funkcija zaštitne jedinice	Li
Tip mreže	AC
Tip mreže	DC
opis zaštićenih polova	1t
Tip proizvoda ili komponente	prekidač

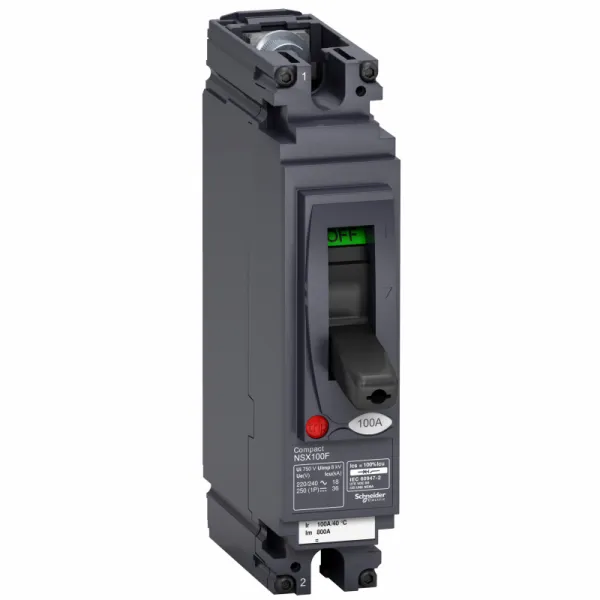

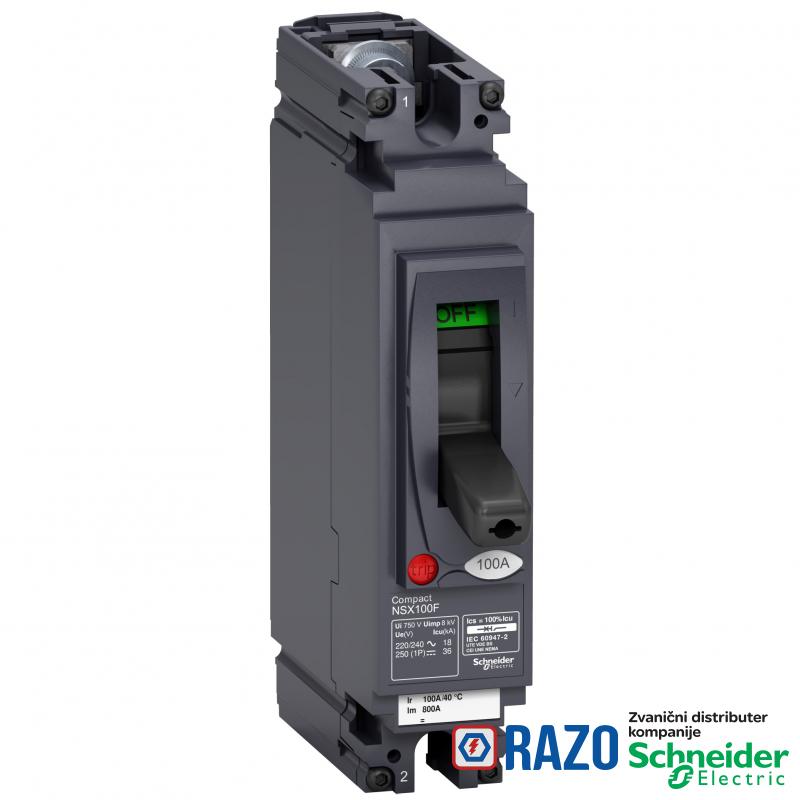

ime proizvoda	Compact NSX
grupa proizvoda	Compact
kategorija upotrebe	kategorija A
stepen zaprljanosti	3 u skladu sa IEC 60947
prekidna moć	36 kA Icu pri 250 V DC 1P u skladu sa IEC 60947-2
prekidna moć	36 kA Icu pri 48/125 V DC 1P u skladu sa IEC 60947-2
prekidna moć	18 kA Icu pri 220 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	18 kA Icu pri 277 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ui] nazivni napon izolacije	750 V AC 50/60 Hz u skladu sa IEC 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	1P
prekidna moć	F 18 kA 240 V AC
[Uimp] nazivni podnosivi impulsni napon	8 kV u skladu sa IEC 60947-2
Primena uređaja	razvod električne energije
Kratko ime uređaja	Compact NSX100F
tehnologija zaštitne jedinice	termomagnetna

DOPUNSKE INFORMACIJE
Visina	161 mm
sastav pomoćnog kontakta	bez
povezivanje	35 mm
Nosači za montažu	zadnja ploča
prekostrujna zaštita	1000-1000 A
prekostrujna zaštita	190-190 A
prekostrujna zaštita	300-300 A
prekostrujna zaštita	1250-1250 A
prekostrujna zaštita	500-500 A
prekostrujna zaštita	260-260 A
prekostrujna zaštita	640-640 A
prekostrujna zaštita	800-800 A
podešavanje praga trenutne zaštite od kratkog spoja	500 A
donji priključak	prednji
tip zaštite	zaštita od preopterećenja (termičkog)
tip zaštite	zaštita od kratkog spoja
podešavanje praga trenutne zaštite od kratkog spoja tip Ii	fiksno
Tip upravljanja	ručica
podešavanje gornjeg praga prorade zaštite od preopterećenja	0.8...1 x In
podešavanje praga zaštite od preopterećenja Ir	fiksno
gornji priključak	prednja
Način montiranja	fiksno
električna trajnost	10000 ciklusa 277 V AC 50/60 Hz In u skladu sa IEC 60947-2
električna trajnost	20000 ciklusa 277 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2
veličina zaštitne jedinice	63-63 A pri 40 °C
mehanička trajnost	20000 ciklusa
kompatibilnost	NSX100
Lokalna signalizacija	indikacija pozitivnog kontakta
Širina	35 mm
Dubina	86 mm

OKRUžENJE
Sertifikacija proizvoda	Marine
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CCC
IK stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947
Standardi	UL 508
IP stepen zaštite	IP40 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-50-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
