OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
Grupa proizvoda	INS320...630
indikator pozicije kontakta	da
Tip mreže	AC
Tip mreže	DC
kompatibilnost grupe proizvoda	Compact INS INS320 rastavljač
donji priključak	prednji

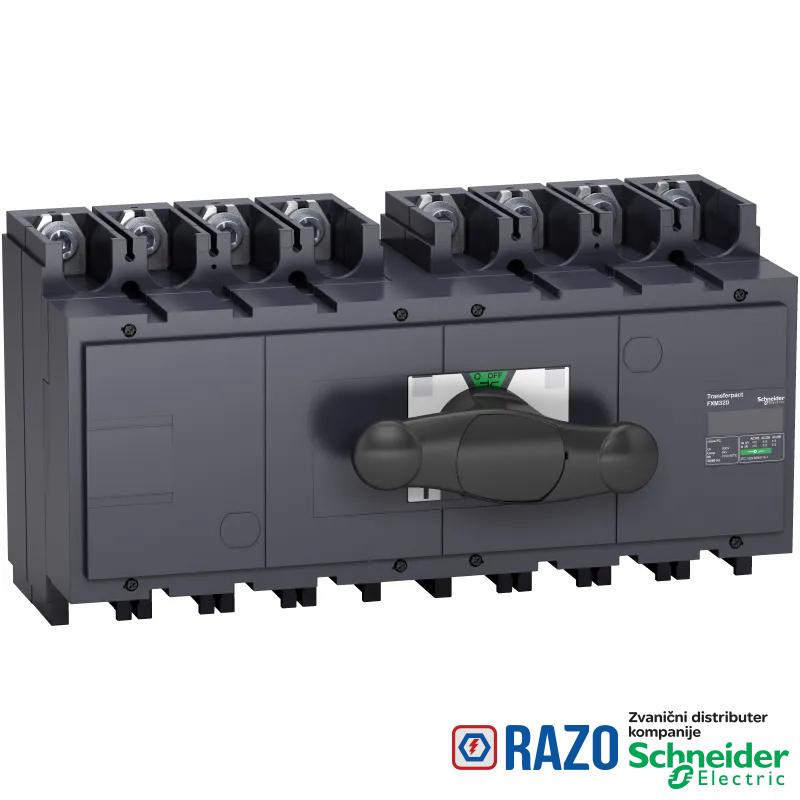

Tip proizvoda ili komponente	prekidač za promenu smera
grupa proizvoda	Compact
gornji priključak	prednja
Način montiranja	fiksno
[Icm] nazivna kratkospojna moć uključenja	330 kA sa zaštitnim prekidačem 690 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	50 kA sam rastavljač 690 V AC pri 50/60 Hz
pogodno za izolaciju	da
Broj polova	4P
Primena uređaja	promena izvora napajanja
Kratko ime uređaja	INS320

DOPUNSKE INFORMACIJE
broj pozicija kontakta	3
Visina	205 mm
klasa rada sa prekidima	klasa 120 - 60 %
povezivanje	45 mm
[Ith] dozvoljena termička struja u vazduhu	320 A pri 60 °C
[Ue] nazivni napon	690 V AC 50/60 Hz u skladu sa IEC 60947-3
[Ue] nazivni napon	750 V AC 50/60 Hz u skladu sa IEC 60947-3
[Ue] nazivni napon	750 V DC u skladu sa IEC 60947-3
[Ue] nazivni napon	250 V DC u skladu sa IEC 60947-3
opis opcija zaključavanja	za zaključavanjem u OFF položaju
Nosači za montažu	ploča
Nosači za montažu	šina
Masa proizvoda	13.5 kg
Tip upravljanja	direktno prednjom zakretnom ručicom
električna trajnost	AC-22A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost	AC-22A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost	AC-22A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost	DC-23A: 1000 ciklusa 250 V DC 4 pola serijski
[Ui] nazivni napon izolacije	750 V AC 50/60 Hz
mehanička trajnost	10000 ciklusa
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 480 V NEMA
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 500/525 V
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	DC-22A: 320 A DC 125 V 2 pola serijski
[Ie] nazivna struja	DC-23A: 320 A DC 125 V 2 pola serijski
[Ie] nazivna struja	DC-22A: 320 A DC 250 V 4 pola serijski
[Ie] nazivna struja	DC-23A: 320 A DC 250 V 4 pola serijski
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 480 V NEMA
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 500/525 V
[Ie] nazivna struja	AC-22A: 320 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-23A: 320 A AC 50/60 Hz 440/480 V
mehanička blokada	sa mehaničkom blokadom
kompatibilnost	INS320
[Uimp] nazivni podnosivi impulsni napon	8 kV
Širina	395 mm
klasa rastavljača za izmenu izvora napajanja	PC
Dubina	155 mm
[Icw] kratkotrajna podnosiva struja kratkog spoja	11.5 kA tokom 3 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	20 kA tokom 1 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	4 kA tokom 30 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	4.9 kA tokom 20 s u skladu sa IEC 60947-3
nazivni ciklus	neprekidno

OKRUžENJE
Sertifikacija proizvoda	KEMA-KEUR
Sertifikacija proizvoda	CCC
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	IEC 60947-3
Standardi	IEC 60947-1
IP stepen zaštite	IP40 u skladu sa IEC 60947-3
klasa zaštite od električnog udara	klasa II
stepen zaprljanosti	3
Temperatura okoline za skladištenje	-50-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
EU RoHS direktiva	Usaglašeno
