OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
Grupa proizvoda	INS250
indikator pozicije kontakta	da
Tip mreže	AC
Tip mreže	DC
kompatibilnost grupe proizvoda	Compact INS INS250 rastavljač
donji priključak	prednji

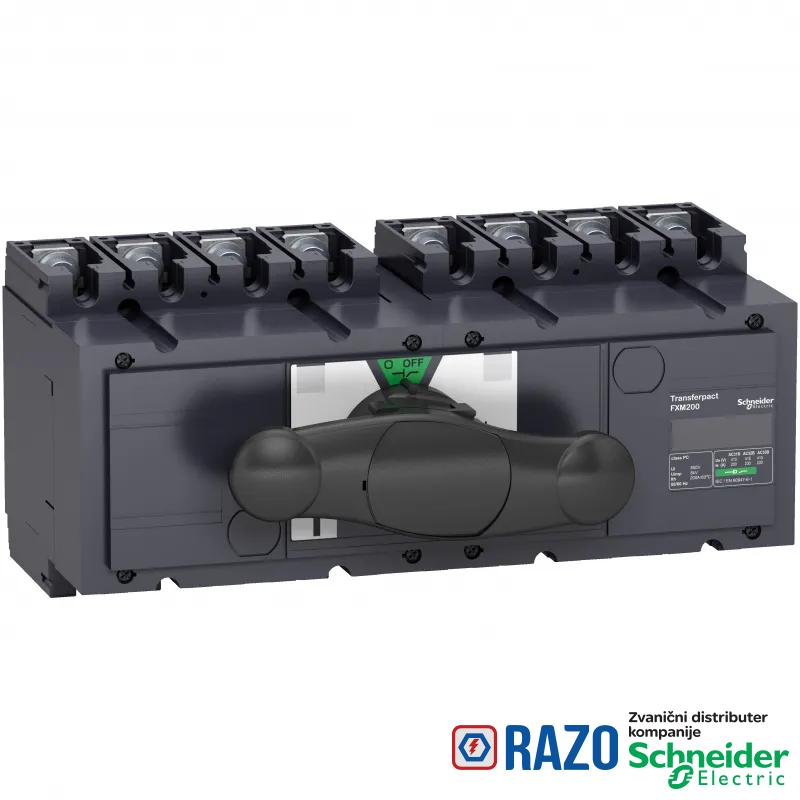

Tip proizvoda ili komponente	prekidač za promenu smera
grupa proizvoda	Compact
gornji priključak	prednja
Način montiranja	fiksno
[Icm] nazivna kratkospojna moć uključenja	30 kA sam rastavljač 690 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	330 kA sa zaštitnim prekidačem 690 V AC pri 50/60 Hz
pogodno za izolaciju	da
Broj polova	4P
Primena uređaja	promena izvora napajanja
Kratko ime uređaja	INS250

DOPUNSKE INFORMACIJE
broj pozicija kontakta	3
Visina	136 mm
klasa rada sa prekidima	klasa 120 - 60 %
povezivanje	45 mm
[Ith] dozvoljena termička struja u vazduhu	200 A pri 60 °C
[Ue] nazivni napon	690 V AC 50/60 Hz u skladu sa IEC 60947-3
[Ue] nazivni napon	750 V AC 50/60 Hz u skladu sa IEC 60947-3
[Ue] nazivni napon	750 V DC u skladu sa IEC 60947-3
[Ue] nazivni napon	250 V DC u skladu sa IEC 60947-3
opis opcija zaključavanja	za zaključavanjem u OFF položaju
Nosači za montažu	šina
Nosači za montažu	ploča
Masa proizvoda	6.4 kg
Tip upravljanja	direktno prednjom zakretnom ručicom
električna trajnost	AC-22A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost	DC-23A: 1500 ciklusa 250 V DC 4 pola serijski
električna trajnost	AC-22A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost	AC-22A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost	AC-23A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost	DC-22A: 1500 ciklusa 125 V DC 2 pola serijski
električna trajnost	DC-23A: 1500 ciklusa 125 V DC 2 pola serijski
električna trajnost	DC-22A: 1500 ciklusa 250 V DC 4 pola serijski
[Ui] nazivni napon izolacije	750 V AC 50/60 Hz
mehanička trajnost	15000 ciklusa
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23A: 200 A AC 50/60 Hz 480 V NEMA
[Ie] nazivna struja	AC-23A: 200 A AC 50/60 Hz 500/525 V
[Ie] nazivna struja	DC-22A: 200 A DC 125 V 2 pola serijski
[Ie] nazivna struja	DC-23A: 200 A DC 125 V 2 pola serijski
[Ie] nazivna struja	DC-22A: 200 A DC 250 V 4 pola serijski
[Ie] nazivna struja	DC-23A: 200 A DC 250 V 4 pola serijski
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 480 V NEMA
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 500/525 V
[Ie] nazivna struja	AC-22A: 200 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja	AC-23A: 200 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja	AC-23A: 200 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja	AC-23A: 200 A AC 50/60 Hz 440/480 V
mehanička blokada	sa mehaničkom blokadom
kompatibilnost	INS250
[Uimp] nazivni podnosivi impulsni napon	8 kV
Širina	295 mm
klasa rastavljača za izmenu izvora napajanja	PC
Dubina	131 mm
[Icw] kratkotrajna podnosiva struja kratkog spoja	1.8 kA tokom 30 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	2.2 kA tokom 20 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	4.9 kA tokom 3 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja	8.5 kA tokom 1 s u skladu sa IEC 60947-3
nazivni ciklus	neprekidno

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	KEMA-KEUR
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	IEC 60947-3
Standardi	IEC 60947-1
IP stepen zaštite	IP40 u skladu sa IEC 60947-3
klasa zaštite od električnog udara	klasa II
stepen zaprljanosti	3
Temperatura okoline za skladištenje	-50-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
EU RoHS direktiva	Usaglašeno
