Bimetal 2,50-4A
Schneider Electric

Bimetal 2,50-4A

Šifra artikla: SC089
Model: LRD08
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
6.378,00 RSD
6.378,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa CSA
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa UL
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Tip mreže AC
Tip mreže DC
podešavanje termičkog preopterećenja 2.5-4 A
Upotreba releja zaštita motora
Tip proizvoda ili komponente diferencijalni termički relej preopterećenja
ime proizvoda TeSys LRD
Kompatibilnost proizvoda LC1D12
Kompatibilnost proizvoda LC1D09
Kompatibilnost proizvoda LC1D25
Kompatibilnost proizvoda LC1D38
Kompatibilnost proizvoda LC1D32
Kompatibilnost proizvoda LC1D18
Kratko ime uređaja LRD
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
Mrežna frekvencija 0...400 Hz
dopustiva struja 3 A pri 120 V AC-15 za signalno kolo
dopustiva struja 0.22 A pri 125 V DC-13 za signalno kolo
[Ith] dozvoljena termička struja u vazduhu 5 A za signalno kolo
prag okidanja 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm² fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² jednožični bez kablovskog završetka
osetljivost gubitka faze struja okidanja 130 % od Ir u dve faze, poslednja na 0
[Ue] nazivni napon 690 V AC 0...400 Hz
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi
moment pritezanja kolo napajanja: 1.7 N.m - na vijčani priključni blokovi
način upravljanja crvena taster: zaustavljanje
način upravljanja plava taster: reset
držač za montažu ploča, sa posebnim priborom
držač za montažu šina, sa posebnim priborom
držač za montažu ispod kontaktora
kompatibilnost LRD
Širina 45 mm
Dubina 70 mm
Masa proizvoda 0.124 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV
temperaturna kompenzacija -20-60 °C
OKRUžENJE
Sertifikacija proizvoda BV
Sertifikacija proizvoda RINA
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda ATEX INERIS
Sertifikacija proizvoda GL
Sertifikacija proizvoda UL
Sertifikacija proizvoda GOST
Sertifikacija proizvoda DNV
Mehanička robusnost vibracije: 6 Gn u skladu sa IEC 60068-2-6
Mehanička robusnost udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-70 °C
Standardi UL 508
Standardi EN 60947-5-1
Standardi EN 60947-4-1
Standardi IEC 60947-4-1
Standardi ATEX D 94/9/CE
Standardi IEC 60947-5-1
Standardi CSA C22.2 No 14
zaštitni tretman TH u skladu sa IEC 60068
temperatura okoline za rad -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
dielektrična snaga 6 kV pri 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite IP20 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI0802006
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080206EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
UGOVORNA GARANCIJA
Garancija 18 months

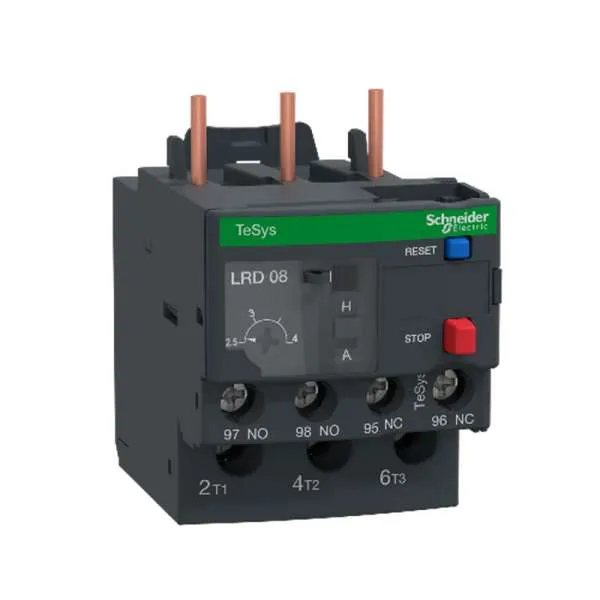

TeSys LRD je termički relej za preopterećenje, 4A/690V, podešavanje termičke zaštite 2.5-4A, klasa okidanja 10A, za zaštitu trofaznih motora 1.1-1.5kW na 400V. Diferencijalni uređaj sa detekcijom gubitka faze i detekcijom neravnoteže opterećenja. Poseduje taster za termičko podešavanje, izbornik za resetovanje ručno-automatski, test taster za simulaciju okidanja, reset i stop tastere, indikator sa zastavicom i 2 pomoćna kontakta 1NO + 1NC za signalizaciju greške. Tasteri za podešavanja su zaštićeni providnim poklopcem koji se može zaključati. Povezuje se direktno na donje priključke 3P kontaktora sa vijčanim priključcima LC1D09-D38. Ugradnja na DIN šinu ili pričvršćenje vijcima, odvojeno od kontaktora, sa priključnim blokom LAD7B106 (poručiti zasebno). Sertifikovan za više standarda (IEC, UL, CSA, CCC, EAC, ATEX, Marine), zeleni Premium proizvod (RoHs/Reach).
