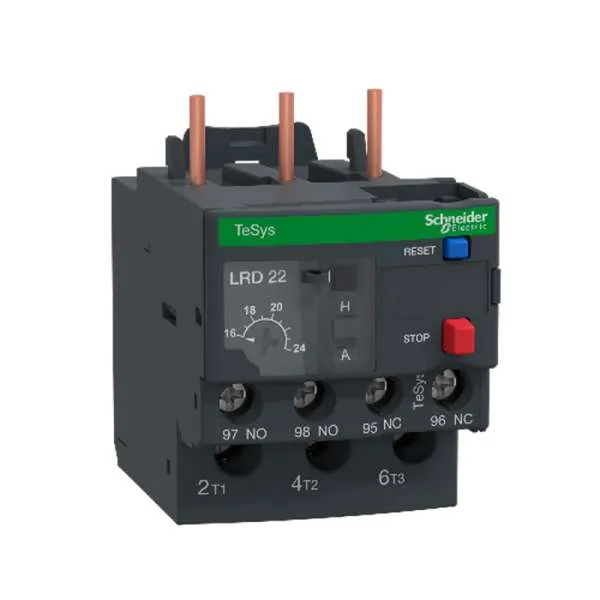

Bimetal 16-24A
Schneider Electric

Bimetal 16-24A

Šifra artikla: SC095
Model: LRD22
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.337,00 RSD
7.337,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
30.03.2024. - 01.04.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa CSA
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa UL
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Tip mreže DC
Tip mreže AC
podešavanje termičkog preopterećenja 16-24 A
Upotreba releja zaštita motora
Tip proizvoda ili komponente diferencijalni termički relej preopterećenja
ime proizvoda TeSys LRD
Kompatibilnost proizvoda LC1D25
Kompatibilnost proizvoda LC1D32
Kompatibilnost proizvoda LC1D38
Kratko ime uređaja LRD
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
Mrežna frekvencija 0...400 Hz
dopustiva struja 1.5 A pri 240 V AC-15 za signalno kolo
dopustiva struja 0.1 A pri 250 V DC-13 za signalno kolo
[Ith] dozvoljena termička struja u vazduhu 5 A za signalno kolo
prag okidanja 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm² jednožični bez kablovskog završetka
osetljivost gubitka faze struja okidanja 130 % od Ir u dve faze, poslednja na 0
[Ue] nazivni napon 690 V AC 0...400 Hz
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi
moment pritezanja kolo napajanja: 2.5 N.m - na vijčani priključni blokovi
način upravljanja crvena taster: zaustavljanje
način upravljanja plava taster: reset
držač za montažu ploča, sa posebnim priborom
držač za montažu šina, sa posebnim priborom
držač za montažu ispod kontaktora
kompatibilnost LRD
Širina 45 mm
Dubina 70 mm
Masa proizvoda 0.124 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV
temperaturna kompenzacija -20-60 °C
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda RINA
Sertifikacija proizvoda GOST
Sertifikacija proizvoda CCC
Sertifikacija proizvoda ATEX INERIS
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda BV
Sertifikacija proizvoda DNV
Sertifikacija proizvoda GL
Sertifikacija proizvoda UL
Mehanička robusnost vibracije: 6 Gn u skladu sa IEC 60068-2-6
Mehanička robusnost udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-70 °C
Standardi EN 60947-5-1
Standardi CSA C22.2 No 14
Standardi IEC 60947-5-1
Standardi UL 508
Standardi EN 60947-4-1
Standardi ATEX D 94/9/CE
Standardi IEC 60947-4-1
zaštitni tretman TH u skladu sa IEC 60068
temperatura okoline za rad -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
dielektrična snaga 6 kV pri 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite IP20 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI0802006
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080206EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
UGOVORNA GARANCIJA
Garancija 18 months

Bimetal LRD22 za LC1D kontaktore Schneider Electric zaštita od 16 do 24
