OSNOVNE INFORMACIJE
specifične primene proizvoda	izlazni filter
Kompatibilnost grupe proizvoda	Altivar Process ATV600
Kompatibilnost grupe proizvoda	Altivar Process ATV900

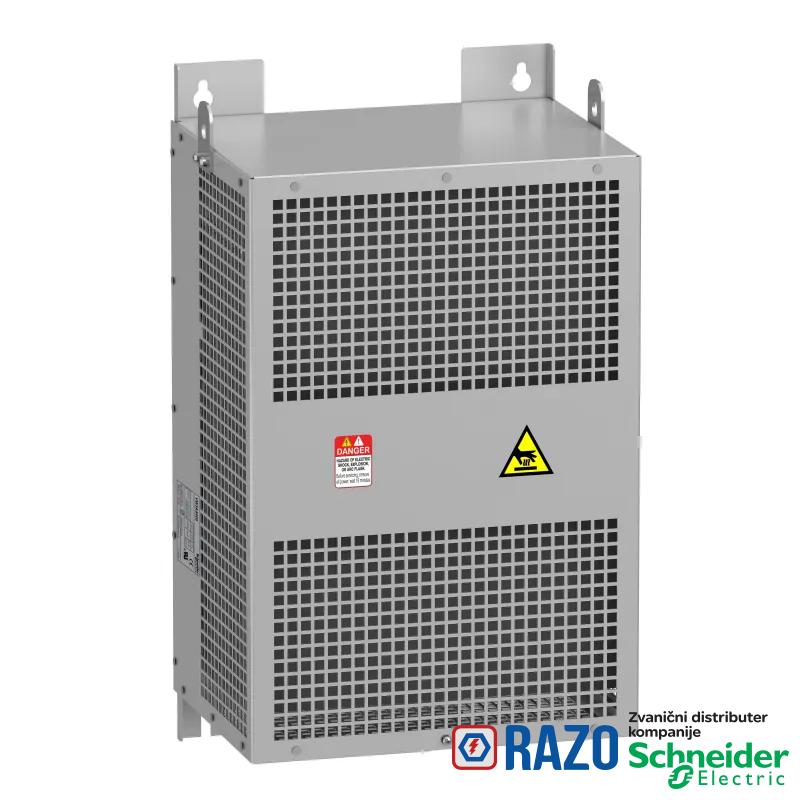

Tip proizvoda ili komponente	sinusni filter

DOPUNSKE INFORMACIJE
maximum output frequency	100 Hz
Visina	760 mm
frekvencija preklapanja	2...8 kHz
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 15 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 15 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 18.5 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 22 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 37 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 45 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV950 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV950 montaža na zid, motor: 37 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV950 montaža na zid, motor: 45 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 18.5 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 22 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 37 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 45 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV650 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV650 montaža na zid, motor: 37 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV650 montaža na zid, motor: 45 kW, 380...480 V
maximum motor cable length	1000 m neoklopljen kabl
maximum motor cable length	500 m oklopljen kabl
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja struje
nadmorska visina za rad uređaja	1000...4000 m sa smanjenjem vrednosti struje 1 % na 100 m
maksimalna struja	1.20 x nazivna struja (trajanje = 60 s)
[In] nazivna struja	95 A
termički gubici	290 W pri 4 kHz
Širina	375 mm
Dubina	280 mm
maximum voltage drop at rated load	8 %
Masa proizvoda	60 kg
dopustivi napon	480 V AC
električna veza	priključni blok, kapacitet priključka: 35 mm² / AWG 1/0

OKRUžENJE
mehanička robusnost	udara klasa 3M4 u skladu sa IEC 60721-3-3
mehanička robusnost	vibracije klasa 3M4 u skladu sa IEC 60721-3-3
stepen zaprljanosti	3 u skladu sa IEC 61800-5-1
Temperatura okoline za skladištenje	-40-70 °C
relativna vlažnost	5-95 % bez kondenzacije
temperatura okoline za rad	50-60 °C (sa smanjenjem vrednosti struje 1.5 % na °C)
temperatura okoline za rad	-15-50 °C (bez smanjenja struje)
karakteristike okruženja	otpornost na biološko zagađenje klasa 3B1 u skladu sa IEC 60721-3-3
karakteristike okruženja	otpornost na hemijsko zagađenje klasa 3C3 u skladu sa IEC 60721-3-3
karakteristike okruženja	otpornost na zagađenje prašinom klasa 3S3 u skladu sa IEC 60721-3-3
IP stepen zaštite	IP20
IP stepen zaštite	IP21 (sa setom VW3A53904)

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
