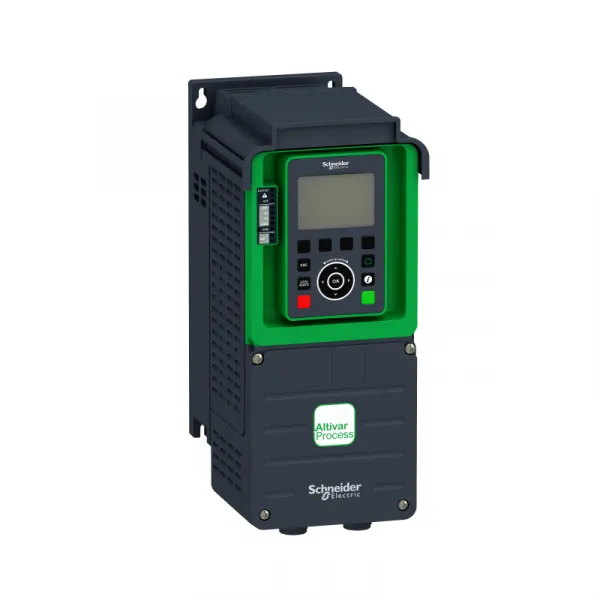

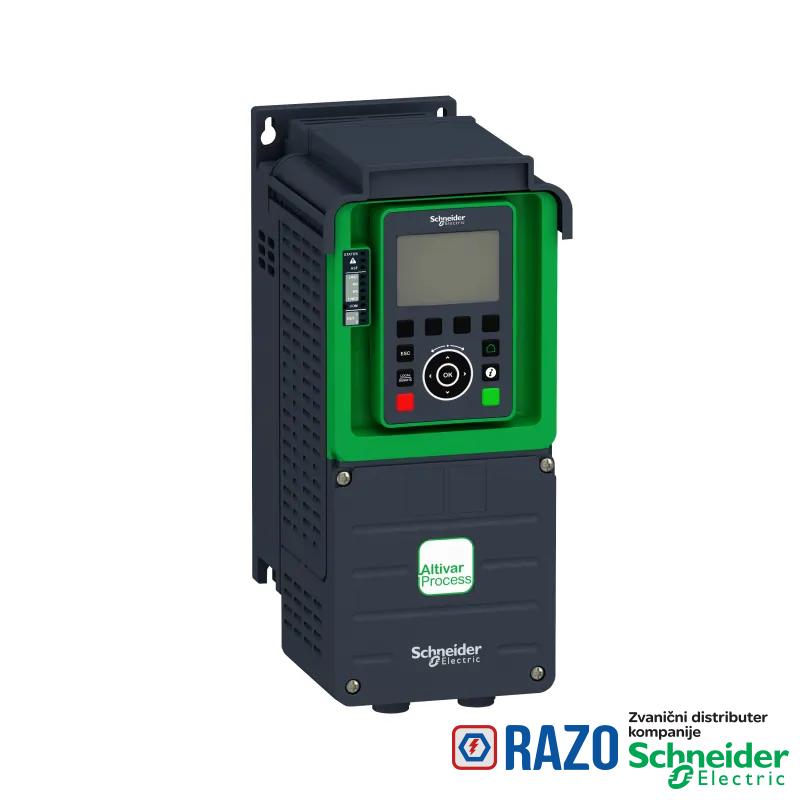

frekventni regulator - ATV930 - 2,2kW - 400/480V - sa kočionom jedinicom - IP21

frekventni regulator - ATV930 - 2,2kW - 400/480V - sa kočionom jedinicom - IP21

Šifra artikla: ATV930U22N4
frekventni regulator - ATV930 - 2,2kW - 400/480V - sa kočionom jedinicom - IP21
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
121.670,40 RSD
121.670,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
struja linijskog kratkog spoja Isc 50 kA
stepen zaštite UL tip 1 u skladu sa UL 508C
namena proizvoda sinhroni motori
namena proizvoda asinhroni motori
linijska struja 4.3 A pri 380 V (normalan rad)
linijska struja 3.8 A pri 480 V (normalan rad)
linijska struja 3.1 A pri 380 V (zahtevne aplikacije)
linijska struja 2.9 A pri 480 V (zahtevne aplikacije)
EMC filter integrisani sa 50 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C2
EMC filter integrisani sa 150 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3
broj faza trofazne
Grupa proizvoda Altivar Process ATV900
izlazna frekvencija 0.1-599 Hz
profil upravljanja asinhronim motorom standardni konstantni moment
profil upravljanja asinhronim motorom optimalni moment
profil upravljanja asinhronim motorom promenljivi moment
posebna izvedba standardna verzija
posebna izvedba with braking chopper
Tip proizvoda ili komponente frekventni regulator
IP stepen zaštite IP21 u skladu sa IEC 61800-5-1
IP stepen zaštite IP21 u skladu sa IEC 60529
prividna snaga 3.2 kVA pri 480 V (normalan rad)
prividna snaga 2.4 kVA pri 480 V (zahtevne aplikacije)
snaga motora kW 2.2 kW (normalan rad)
snaga motora kW 1.5 kW (zahtevne aplikacije)
prekidačka frekvencija 2...16 kHz podesivo
prekidačka frekvencija 4...16 kHz sa faktorom smanjenja karakteristika
maksimalna prelazna struja 6.7 A tokom 60 s (normalan rad)
maksimalna prelazna struja 6 A tokom 60 s (zahtevne aplikacije)
[Us] nazivni napon napajanja 380...480 V - 15...10 %
Protokol komunikacionog porta Modbus TCP
Protokol komunikacionog porta Ethernet/IP
Protokol komunikacionog porta Modbus serijska veza
Način montiranja montaža na zid
logika digitalnog ulaza 16 predefinisanih brzina
tip hlađenja ventilatorom za strujanje vazduha
stalna izlazna struja 5.6 A pri 4 kHz za normalan rad
stalna izlazna struja 4 A pri 4 kHz za zahtevne aplikacije
sigurnosna funkcija STO (Safe torque off) SIL 3
nazivna prekidačka frekvencija 4 kHz
snaga motora hp 3 hp normalan rad
snaga motora hp 2 hp zahtevne aplikacije
Primena uređaja industrijska primena
Kratko ime uređaja ATV930
opciona kartica slot A: komunikacioni modul za Profibus DP V1
opciona kartica slot A: komunikacioni modul za Profinet
opciona kartica slot A: komunikacioni modul za DeviceNet
opciona kartica slot A: komunikacioni modul za EtherCAT
opciona kartica slot A: komunikacioni modul za CANopen daisy chain RJ45
opciona kartica slot A: komunikacioni modul za CANopen SUB-D 9
opciona kartica slot A: komunikacioni modul za CANopen vijčani priključci
opciona kartica slot A/slot B/slot C: modul za proširenje - digitalni i analogni I/O
opciona kartica slot A/slot B/slot C: modul za proširenje - izlazni releji
opciona kartica slot B: 5/12 V digital encoder interface module
opciona kartica slot B: analog encoder interface module
opciona kartica slot B: resolver encoder interface module
opciona kartica komunikacioni modul za Ethernet Powerlink
frekvencija napajanja 50...60 Hz +/- 5 %
profil upravljanja sinhronim motorom motor sa permanentnim magnetima
profil upravljanja sinhronim motorom synchronous reluctance motor
DOPUNSKE INFORMACIJE
električna veza upravljanje: vijčani priključak0.5...1.5 mm²/AWG 20...AWG 16
električna veza strana napajanja: vijčani priključak2.5...6 mm²/AWG 14...AWG 10
električna veza motor: vijčani priključak2.5...6 mm²/AWG 14...AWG 10
električna veza DC bus: vijčani priključak2.5...6 mm²/AWG 14...AWG 10
logika digitalnog ulaza pozitivna logika (source) (DI1...DI8), < 5 V (stanje 0), > 11 V (stanje 1)
logika digitalnog ulaza negativna logika (sink) (DI1...DI8), > 16 V (stanje 0), < 10 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1)
Visina 350 mm
tip analognog izlaza softverski podesivi napon AQ1, AQ2: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova
tip analognog izlaza softverski podesiva struja AQ1, AQ2: 0...20 mA impedansa 500 Ω, rezolucija 10 bitova
rampe ubrzanja i usporenja linear adjustable separately from 0.01...9999 s
fizički interfejs 2-žični RS 485 za Modbus serijska veza
tip digitalnih izlaza digitalni izlaz DQ+ 0-1 kHz <= 30 V DC 100 mA
tip digitalnih izlaza programmable as pulse output DQ+ 0-30 kHz <= 30 V DC 20 mA
tip digitalnih izlaza digitalni izlaz DQ- 0-1 kHz <= 30 V DC 100 mA
maksimalna struja preklapanja izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC
način razmene podataka half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
broj releja 3
lokalna signalizacija lokalna dijagnostika: 3 LED (mono/dual colour)
lokalna signalizacija status ugrađene komunikacije: 5 LED (dvostruka boja)
lokalna signalizacija status komunikacionog modula: 2 LED (dvostruka boja)
lokalna signalizacija prisustvo napona: 1 LED (crvena)
format podataka 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza
tip priključka 2 RJ45 za Ethernet IP/Modbus TCP on the control block
tip priključka 1 RJ45 za Modbus serijska veza on the control block
IP stepen zaštite IP21
opseg snage 2.2-3 kW pri 380-440 V trofazne
opseg snage 2.2-3 kW pri 480-500 V trofazne
Masa proizvoda 4.5 kg
rezolucija frekvencije displej: 0.1 Hz
rezolucija frekvencije analogni ulaz: 0.012/50 Hz
tip izlaznog releja konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa
tip izlaznog releja konfigurabilni relej R2: statusni relej NO električna izdržljivost 1000000 ciklusa
tip izlaznog releja konfigurabilni relej R3: statusni relej NO električna izdržljivost 1000000 ciklusa
tačnost +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz
tačnost +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz
kompatibilnost ulaza DI1...DI8: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
kompatibilnost ulaza DI7, DI8: pulse input nivo 1 PLC u skladu sa IEC 65A-68
kompatibilnost ulaza STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
Broj analognih ulaza 3
kompenzacija klizanja motora može se ukinuti
kompenzacija klizanja motora nedostupna u "Permanent magnet motor" upravljanju
kompenzacija klizanja motora podesiva
kompenzacija klizanja motora automatska bez obzira na opterećenje
tip motornog pokretača variable speed drive
broj digitalnih izlaza 2
paket podataka za prenos RTU za Modbus serijska veza
Broj analognih izlaza 2
brzina prenosa 10/100 Mbit/s za Ethernet IP/Modbus TCP
brzina prenosa 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza
minimalna struja preklapanja izlazni relej R1, R2, R3: 5 mA pri 24 V DC
način pristupa slave Modbus TCP
vreme osvežavanja izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms)
izolacija između napajanja i kontrolnih priključaka
broj digitalnog ulaza 10
greška linearnosti AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz
greška linearnosti AQ1, AQ2: +/- 0.2 % za analogni izlaz
broj adresa 1-247 za Modbus serijska veza
posebne primene process
Izlazni napon <= napon napajanja
tip polarizacije bez impedanse za Modbus serijska veza
Širina 144 mm
kočenje do mirovanja sa ubacivanjem DC struje
Dubina 206 mm
tip digitalnih ulaza DI1...DI8 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ
tip digitalnih ulaza DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V)
tip digitalnih ulaza STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ
tip zaštite termička zaštita: motor
tip zaštite Safe torque off: motor
tip zaštite gubitak faze motora: motor
tip zaštite termička zaštita: frekventni regulator
tip zaštite Safe torque off: frekventni regulator
tip zaštite pregrevanje: frekventni regulator
tip zaštite prekostrujna između izlaznih faza i uzemljenja: frekventni regulator
tip zaštite preopterećenje izlaznog napona: frekventni regulator
tip zaštite zaštita od kratkog spoja: frekventni regulator
tip zaštite gubitak faze motora: frekventni regulator
tip zaštite prenaponi na DC bus-u: frekventni regulator
tip zaštite prenapon napajanja: frekventni regulator
tip zaštite podnapon napajanja: frekventni regulator
tip zaštite gubitak faze napajanja: frekventni regulator
tip zaštite prekoračenje brzine: frekventni regulator
tip zaštite kvar na upravljačkom kolu: frekventni regulator
tip analognog ulaza AI1, AI2, AI3 softverski podesiv napon: 0...10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova
tip analognog ulaza AI1, AI2, AI3 softverski podesiva struja: 0...20 mA/4...20 mA, impedansa: 250 Ohm, rezolucija 12 bitova
napajanje spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
trajanje uzorkovanja 2 milisekundi +/- 0.5 ms (DI1...DI8) - digitalni ulaz
trajanje uzorkovanja 5 milisekundi +/- 1 ms (DI7, DI8) - pulse input
trajanje uzorkovanja 1 milisekundi +/- 1 ms (AI1, AI2, AI3) - analogni ulaz
trajanje uzorkovanja 5 milisekundi +/- 1 ms (AQ1, AQ2) - analogni izlaz
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Sertifikacija proizvoda REACH
Sertifikacija proizvoda TÜV
snaga disipacije u W prirodno strujanje vazduha: 30 W pri 380 V, prekidačka frekvencija 4 kHz
snaga disipacije u W ventilatorom za strujanje vazduha: 60 W pri 380 V, prekidačka frekvencija 4 kHz
standardi UL 508C
standardi EN/IEC 61800-3
standardi okruženje 1 kategorija C2 EN/IEC 61800-3
standardi okruženje 2 kategorija C3 EN/IEC 61800-3
standardi EN/IEC 61800-5-1
standardi IEC 61000-3-12
standardi IEC 60721-3
standardi IEC 61508
standardi IEC 13849-1
elektromagnetna kompatibilnost test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6
temperatura okoline za rad -15-50 °C (bez smanjenja karakteristika)
temperatura okoline za rad 50-60 °C (sa faktorom smanjenja karakteristika)
količina vazduha za hlađenje 38 m3/h
otpornost izolacije > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju
otpornost na udare 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
označavanje CE
karakteristike okruženja otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3
karakteristike okruženja otpornost na zagađenje prašinom klasa 3S3 u skladu sa EN/IEC 60721-3-3
otpornost na vibracije 1.5 mm između pikova (f= 2-13 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6
nivo buke 54.5 dB u skladu sa 86/188/EEC
stepen zaprljanosti 2 u skladu sa EN/IEC 61800-5-1
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja 1000...4800 m sa smanjenjem vrednosti struje 1 % na 100 m
Radni položaj vertikalno +/- 10 stepeni
maximum THDI <48 % punog opterećenja u skladu sa IEC 61000-3-12
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1501005EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1501005EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
frekventni regulator - ATV930 - 2,2kW - 400/480V - sa kočionom jedinicom - IP21

Slični proizvodi

frekventni regulator - ATV930 - 110kW - 400/480V - bez kočione jedinice - IP00
1.197.694,80 RSD
frekventni regulator - ATV950 - 55kW - 400/480V- sa kočionom jedinicom - IP55
1.088.674,80 RSD
frekventni regulator - ATV950 - 11kW - 400/480V-sa koč.jedinicom/prekid. - IP55
389.026,80 RSD
frekventni regulator - ATV930 - 55kW - 200/240V- bez kočione jedinice - IP00
774.006,00 RSD
EMC ulazni filter - za frekventne regulatore - trofazno napajanje
195.058,80 RSD
EMC ulazni filter - za frekventne regulatore - trofazno napajanje
23.276,40 RSD
EMC ulazni filter - za frekventne regulatore - 35 A
42.116,40 RSD
EMC ulazni filter - za frekventne regulatore - trofazno napajanje
30.812,40 RSD
EMC ulazni filter - za frekventne regulatore - 70 A
91.549,20 RSD
EMC ulazni filter - za frekventne regulatore - 50 A
47.217,60 RSD
frekventni regulator - ATV950 - 4kW - 400/480V- sa kočionom jedinicom - IP55
230.078,40 RSD
frekventni regulator - ATV930 - 55kW - 400/480V - bez kočione jedinice - IP21
704.668,80 RSD
